Pour la connexion à Ethernet, les cartes réseau 10 GbE doivent être installées, en commençant par le
logement 1, dans l'ordre de logements 1, 4, 5, 6.
Pour la connexion au SAN, les cartes FC doivent être installées, en commençant par le logement 6
dans l'ordre de logements 6, 5, 4, 1.
Les émetteurs-récepteurs SFP+ sont requis avec les cartes FC ainsi que les cartes SFP 10 GbE. Aucun
matériel supplémentaire n'est requis pour les cartes Base-T 10 GbE.
REMARQUE:
Le système HPE StoreOnce 3100 ne prend pas en charge l'ajout de cartes PCIe.
1
2
3
4
1

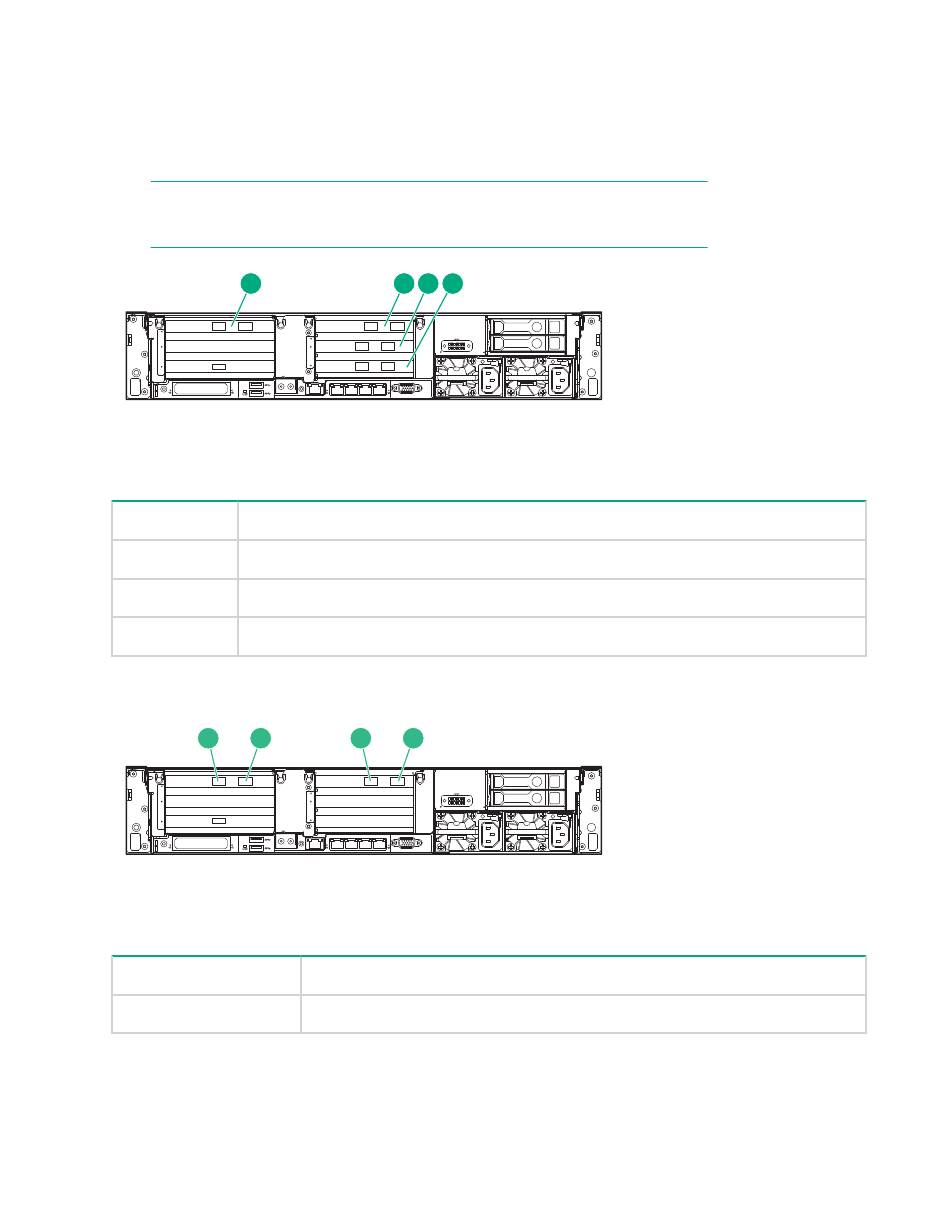

Illustration 19 : Vue arrière du système HPE StoreOnce 5100, mise en évidence des logements PCIe supplémentair
1
2
3
4
Numérotation des ports sur les cartes PCI
1
1
2
3
4
1
Illustration 20 : Cartes 10 GbE
1
2
78
Numérotation des ports sur les cartes PCI
1
2
4
5
6
iLO
1
4
Logement 1, rempli avec la carte 10 GbE
Logement 4, rempli avec la carte 10 GbE
Logement 5, rempli avec la carte FC
Logement 6, rempli avec la carte FC
2
1
2
4
5
6
iLO
1
4
Port 2 sur les cartes 10 GbE
Port 1 sur les cartes 10 GbE
3
4
PS1
PS2
PS2
PS1
