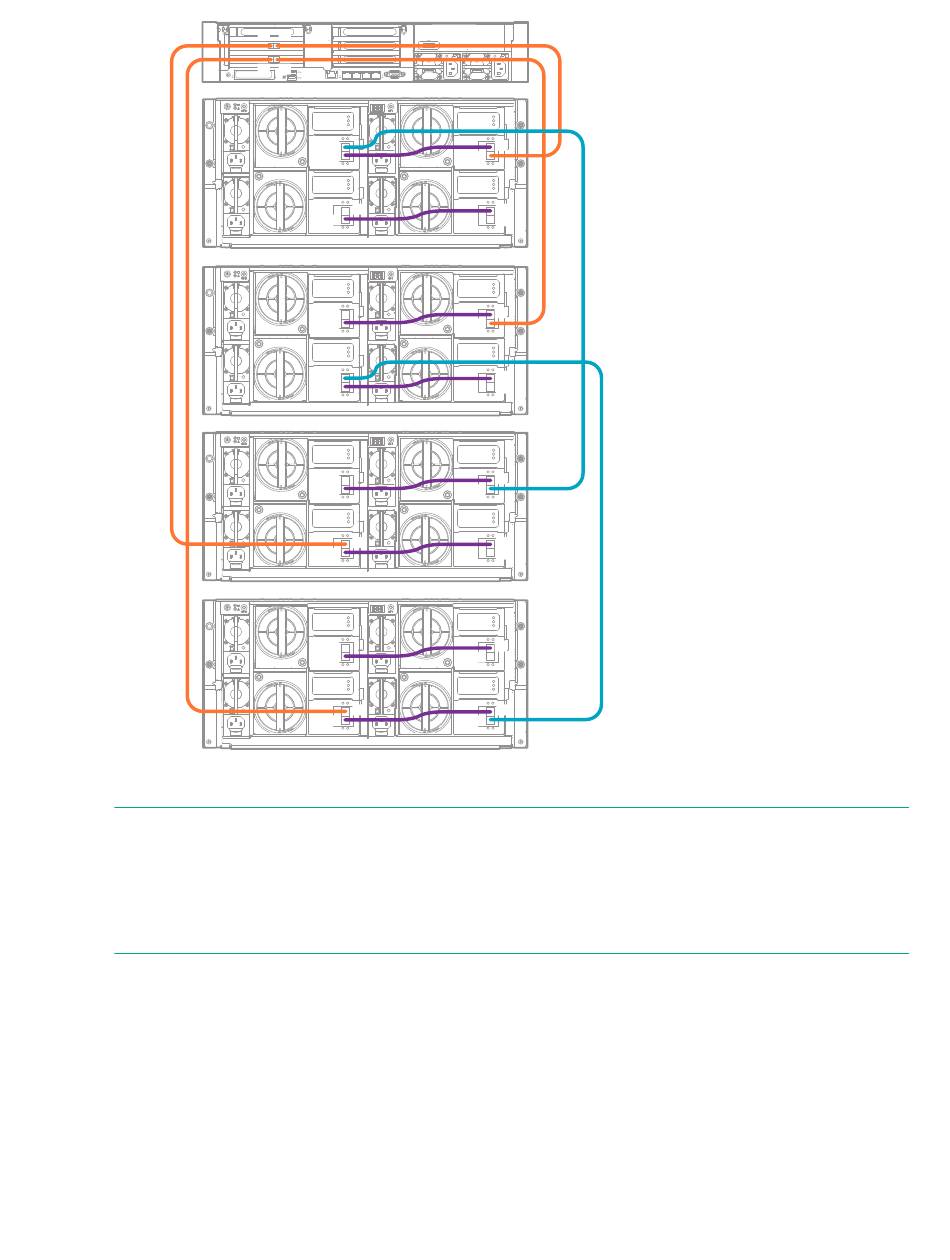

Illustration 4 : Câblage illustrant quatre boîtiers installés au-dessous du serveur
REMARQUE:
Les boîtiers 1 et 3 figurent dans le Cluster 1 de stockage connecté à la carte de contrôleur RAID du
logement 2.
Les boîtiers 2 et 4 figurent dans le Cluster 2 de stockage connecté à la carte de contrôleur RAID du
logement 3.
Configuration de câblage SAS intégrée en usine
Il y a une troisième option, l'option intégrée en usine, où le client commande un système qui est prédéfini par
HPE dans un rack. Cette installation présente des exigences d'expédition spécifiques pour conserver la
masse du rack aussi faible que possible lors du transport. Le serveur est au niveau le plus bas et les quatre
boîtiers sont installés au-dessus du serveur. L'étagère 1U est située au-dessus du serveur pour le protéger
contre le poids des boîtiers de disques. HPE ne prévoit pas que le client modifie la configuration de l'option
intégrée en usine.
18
Configuration de câblage SAS intégrée en usine
P2
P1
1
4
2
5
6
3
P2
P1
iLO
4
1
1
4
IOM A
P2
P1
IOM B
P2
P1
IOM A
P2
P1
IOM B
P2
P1
IOM A
P2
P1
IOM B
P2
P1
IOM A
P2
P1
IOM B
P2
P1
PS2
PS1
IOM A
P2
P1
IOM B
P2
P1
IOM A
P2
P1
IOM B
P2
P1
IOM A
P2
P1
IOM B
P2
P1
IOM A
P2
P1
IOM B
P2
P1
