#3
#1
#2
#4

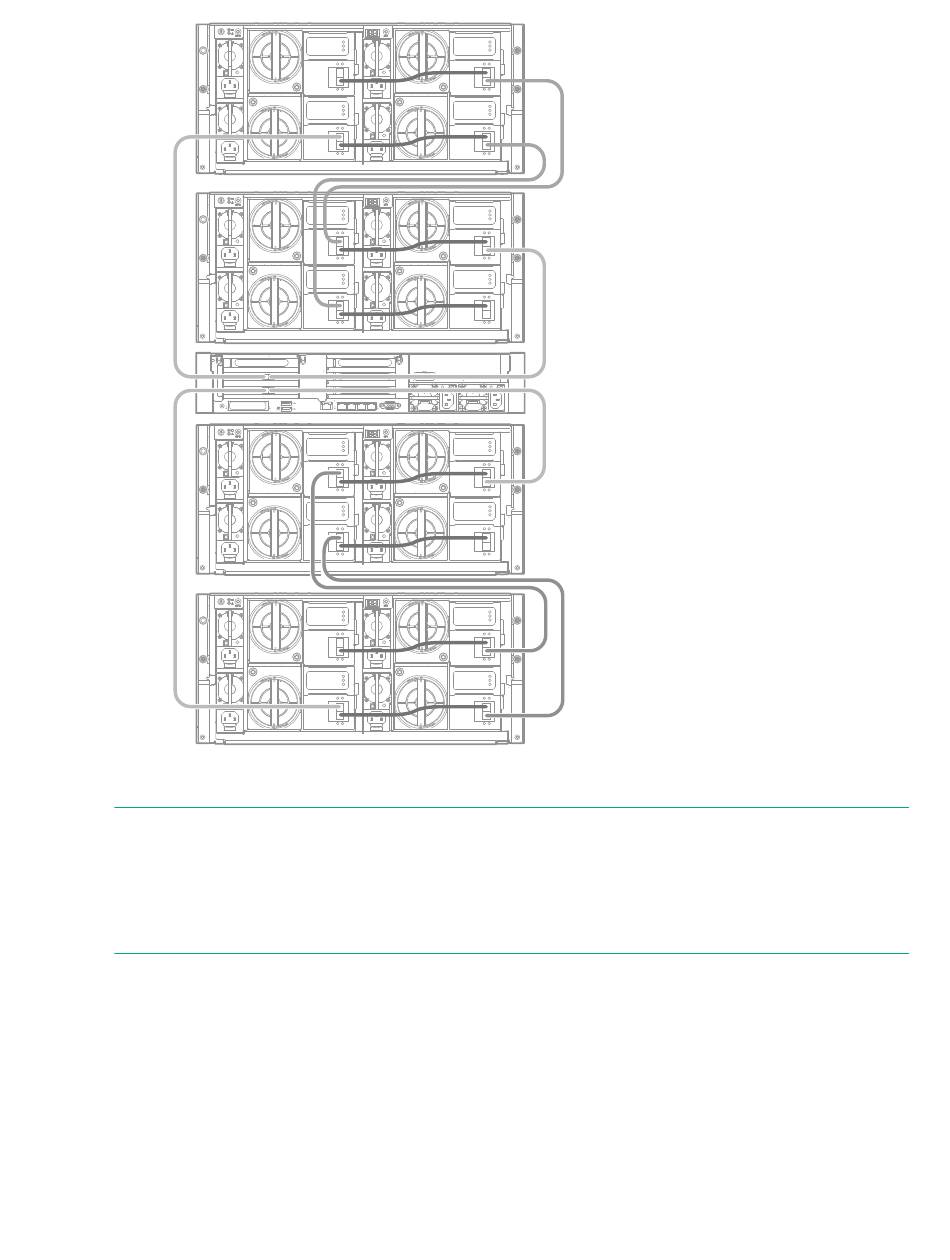

Illustration 2 : Câblage illustrant deux boîtiers au-dessus et deux boîtiers au-dessous du serveur
REMARQUE:
Les boîtiers 1 et 3 figurent dans le Cluster 1 de stockage connecté à la carte de contrôleur RAID du
logement 2.
Les boîtiers 2 et 4 figurent dans le Cluster 2 de stockage connecté à la carte de contrôleur RAID du
logement 3.
Jusqu'à quatre boîtiers au-dessous du serveur
La deuxième configuration recommandée comprend le serveur en haut et tous les autres boitiers au-dessous.
Elle nécessite une étagère de support 1U, qui doit être installée au-dessous du dernier boîtier. Cette
configuration permet d'accéder plus facilement au serveur lors du câblage de plusieurs boîtiers. Une étagère
de support 1U figure au-dessous du boîtier de disques inférieur.
16
Jusqu'à quatre boîtiers au-dessous du serveur
1
4
2
5
6
3
iLO
4
1
1
4
PS2
PS1
