Cleanfit CPA474
4.4.2
Indication de la position de la vanne d'arrêt
1

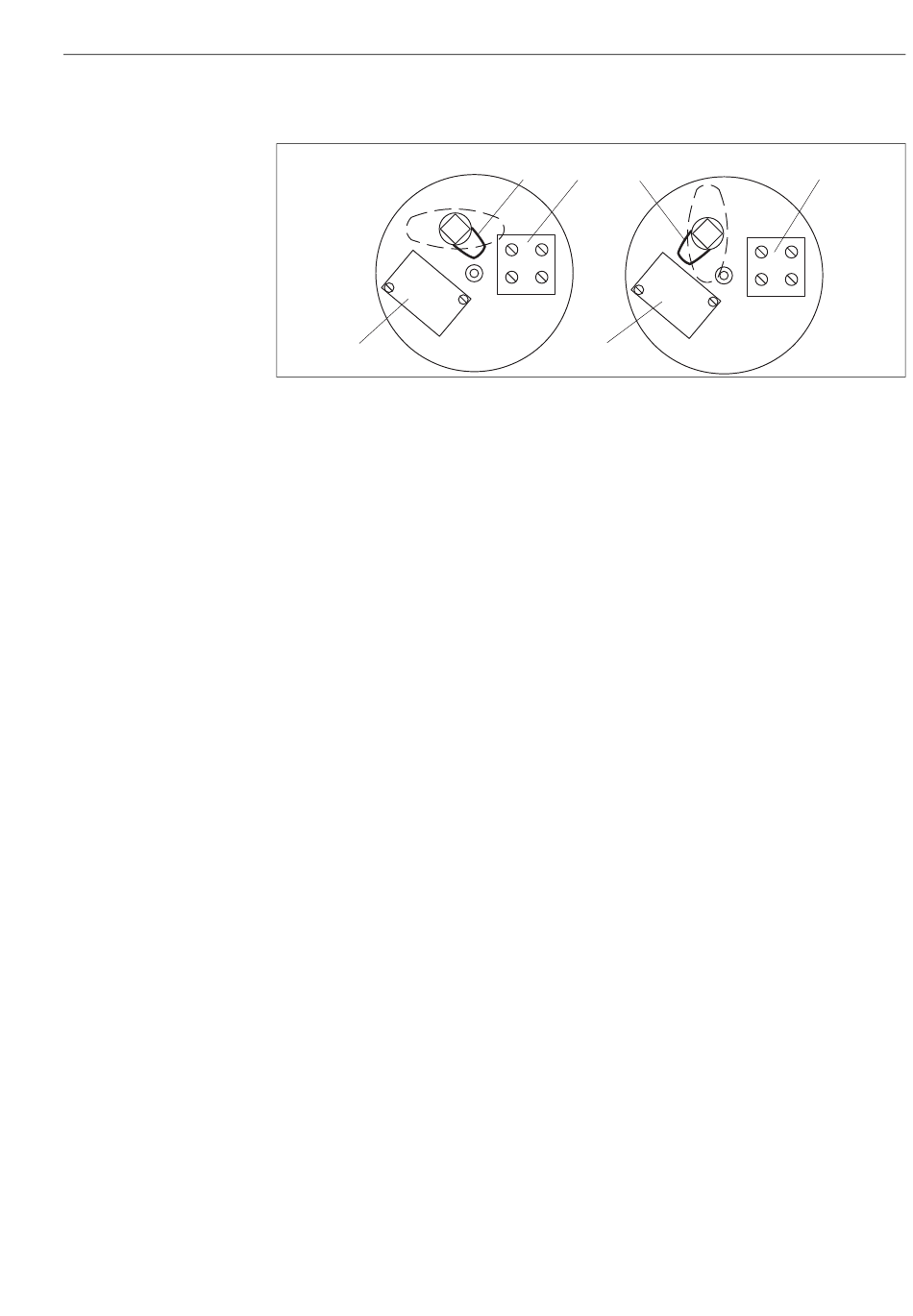

Fig. 28 :
Indication de la position de la vanne d'arrêt
A
Vanne d'arrêt fermée (la came pointe vers la borne de raccordement)
B
Vanne d'arrêt ouverte (la came pointe vers le capteur de position)
1
Capteur de position
2
Came
3
Borne de raccordement
La position de la vanne d'arrêt est indiquée de la façon suivante :
• La came pointe vers la borne de raccordement - la vanne d'arrêt est fermée
La came n'a pas d'influence sur le champ inductif du capteur de position. La tension à mesurer
est non amortie.
• La came pointe vers le capteur de position - la vanne d'arrêt est ouverte
La came a une influence sur le champ inductif du capteur de position. La tension à mesurer est
amortie.
A
2
3
2
1
Configuration
B
3
a0011699
25
