3.3 Montage
3.3.1 Ensemble de mesure
1 2
12
13
14
11
15

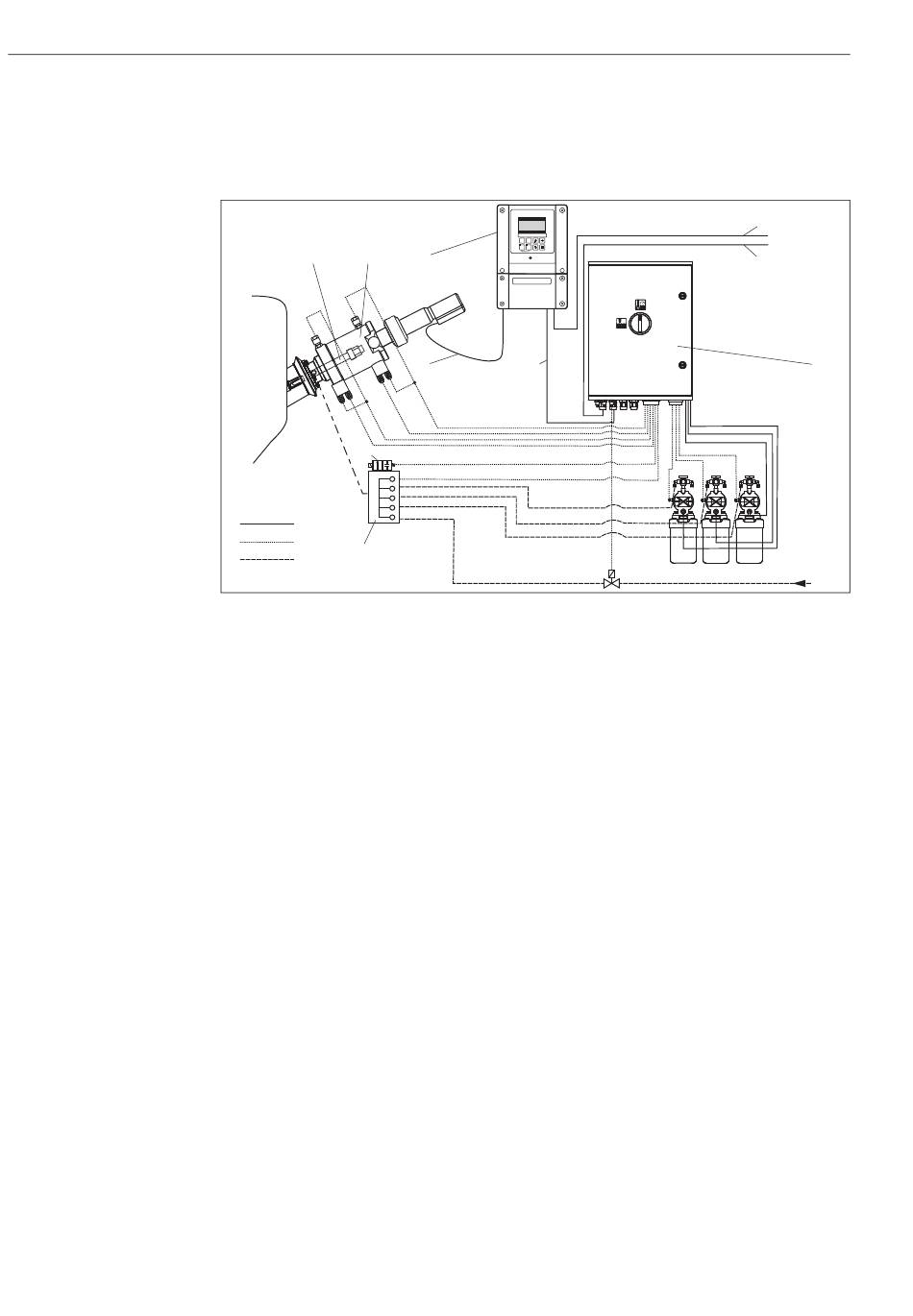

Fig. 9 : Ensemble de mesure avec commande pneumatique
1 Capteur pH/redox
2 Sonde Cleanfit
3 Transmetteur Mycom CPM153
4 Câble de mesure spécial pH
5 Câble de communication/alimentation
6 Alimentation du Mycom
7 Alimentation du CPG310
8 Unité de commande CPG310
3.3.2 Montage de la sonde sur le process
1. Mettez la sonde en position "maintenance" (support du capteur inséré dans la sonde).
2. Fixez la sonde sur la cuve ou la conduite au moyen d'un raccord process.
3. Suivez les instructions des chapitres suivants pour raccorder l'air comprimé et l'eau de rinçage
(selon la version de la sonde).
Danger !
Risque de blessure !
Ne jamais mettre la sonde en position de mesure si aucun capteur n'est installé. Il y a un risque de
projection de produit.
Remarque !
Selon le raccord process utilisé, respectez les consignes suivantes :
• Vérifiez que le joint de la bride est correctement placé entre les brides.
• L'écrou-raccord du raccord fileté G 1¼ ne fait pas office de joint. Il doit donc être serré
uniquement à la main.
MEAS MEAS CAL CAL
DIAG DIAG PARAM PARAM
3
? ?
4 5
9 Bidons pour solutions de nettoyage et tampon
10 Vapeur surchauffée / eau / solution de nettoyage (en option)
11 Bloc de rinçage
12 Vanne d'eau de rinçage
13 Câble électrique
14 Conduite d'air comprimé
15 Produits (solution de nettoyage, tampon, vapeur surchauffée, etc.)
Cleanfit CPA474
6
7
8
9
10
