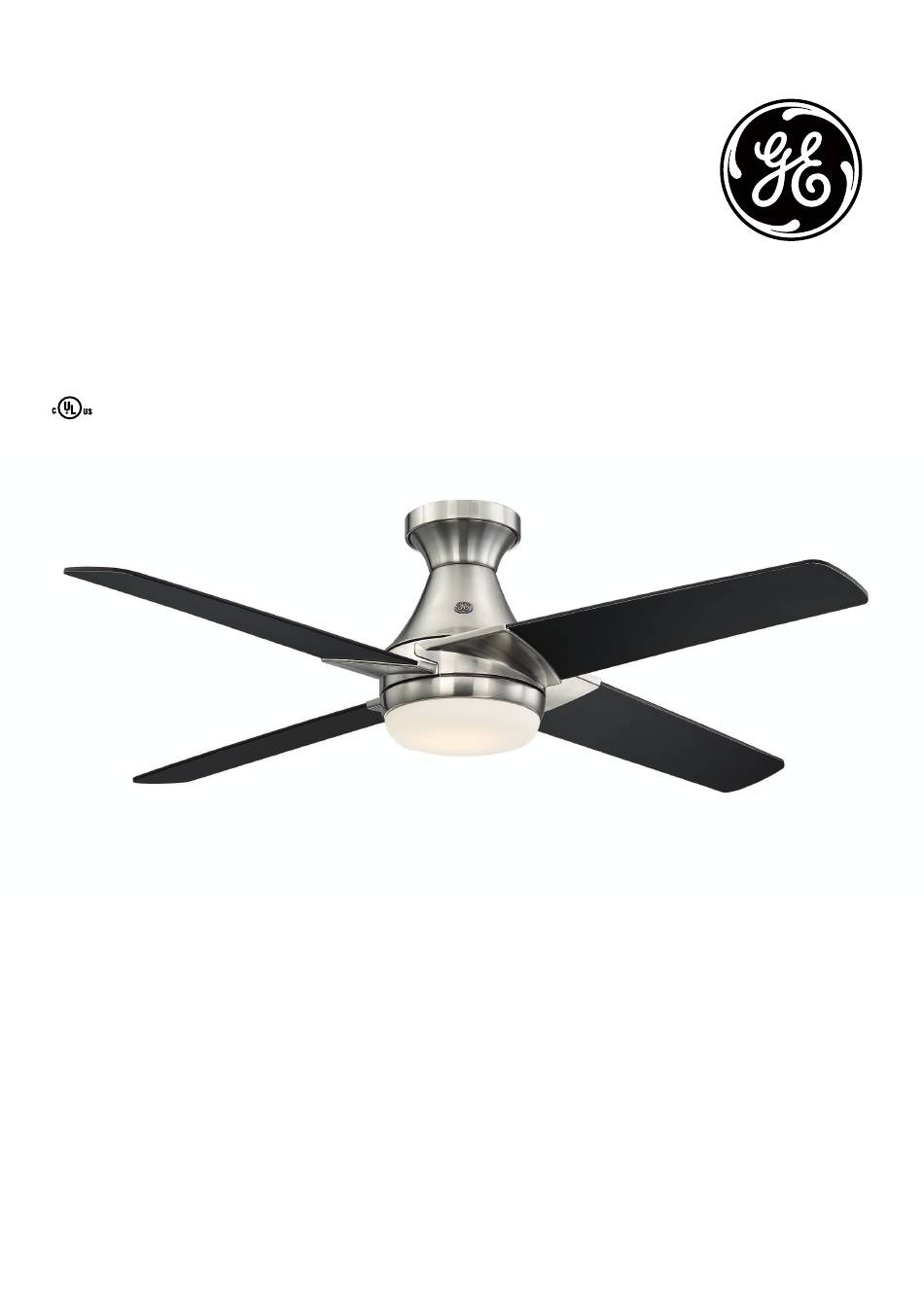

User Manual

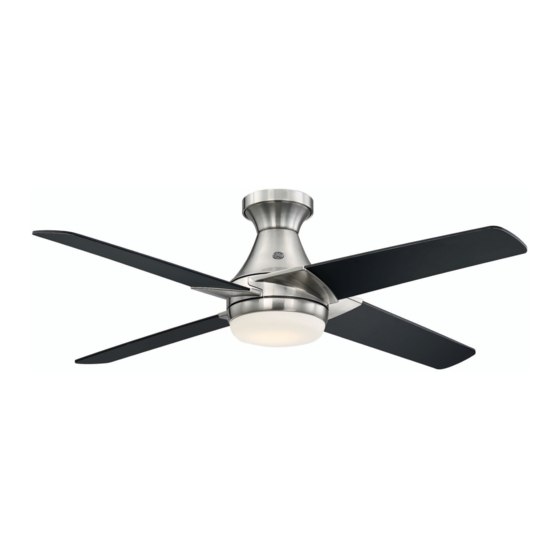

REESE LED Lighted Ceiling Fan
1.32 m (52 in.)
MODEL : 21823
ITM./ART.1184292
120V 60Hz, MADE IN CHINA
Customer Assistance
1-866-885-4649
customerservice@skyplug.com
Contact a qualified electrician or call the Customer Care Service Team at 1-866-885-4649
Customer Service hours of operation are 9:00AM-5:00PM EST -Monday-Friday
customerservice@skyplug.com
Register your GE Branded fan for warranty coverage on www.gelightingandfans.com
Publicité
Manuels Connexes pour GE 21823
Sommaire des Matières pour GE 21823
- Page 1 120V 60Hz, MADE IN CHINA Customer Assistance 1-866-885-4649 customerservice@skyplug.com Contact a qualified electrician or call the Customer Care Service Team at 1-866-885-4649 Customer Service hours of operation are 9:00AM-5:00PM EST -Monday-Friday customerservice@skyplug.com Register your GE Branded fan for warranty coverage on www.gelightingandfans.com...
- Page 2 Safety Rules READ AND SAVE THESE INSTRUCTIONS 1. To reduce the risk of electric shock, ensure electricity has WARNING: To reduce the risk of personal injury, do not bend been turned off at the circuit breaker or fuse box before the blade arms (also referred beginning.
- Page 3 Basic Guidelines For Working With Electricity 1. Before working on a circuit, go to the main service panel and remove the fuse or turn off the breaker that controls that circuit. 2. Tape a sign to the panel warning others to leave the circuit alone while you work.
- Page 4 To Begin / Tools Needed (Not Supplied) REQUIRED Flathead Phillips Screwdriver Safety Glasses Screwdriver (4" recommended) Pliers Wire Cutters Electrical Tape Step Ladder Wire Strippers Soft Cloth...
- Page 5 Hardware Included Carefully unpack and identify each part to make sure you ATTENTION: Parts are not to scale. have everything ready for installation. Lay out each part on a clean flat area such as a table or floor. Check to make sure you have the following: 12+1 Receiver...
- Page 6 DESCRIPTION QUANTITY Mounting Bracket Fan Motor Assembly Metal Housing LED light kit (Pre-installed with receiver) Glass Shade Blade Bracket Blade Mounting Bracket Screw Mounting Plate Screw Light Kit Mounting Screw Register your GE Branded fan for warranty coverage on www.gelightingandfans.com...
- Page 7 Fan Installation Drawing WARNING: Review important safety instructions before installation. Outlet Box (Not Provided) Black Wire Neutral White Wire Ground Wire from ceiling Plastic Wire Connector Ground Wire from Mounting Bracket Wood Screw (Long) Mounting Bracket Mounting Bracket Screw Flat Washer Ground Wire from Fan Motor Assembly Mounting Screw Black Wire...
- Page 8 Fan Installation INSTALL MOUNTING BRACKET Use metal outlet box (sold separately) Install mounting bracket (N) to the outlet suitable for fan support. Secure outlet box box in ceiling. directly to the building structure using wood screws (A) . Outlet box must support 15.9 kg (35 lb.) min.
- Page 9 Fan Installation SECURING FAN TO SECONDARY SUPPORT SYSTEM Flat washer (D) Flat washer (D) Safety Spring Spring cable washer washer Safety cable Safety Wood Wood Wood cable screw screw screw Put the loop in the end of the safety Adjust the length of the safety Drive a wood screw (A) and spring cable over the wood screw and washer (C) and flat washer (D) into...
- Page 10 Fan Installation MOUNT FAN BODY Loosen two (one of each across) of the four screws (U) from the mounting bracket (N) and remove the other two. Remove the motor assembly (O) from the hook of mounting bracket (N) and push up the motor assembly (O) until the two screws on mounting bracket (N) are engaged with L type slot holes on canopy of the motor assembly (O).
- Page 11 Fan Installation INSTALL LIGHT KIT Insert light kit (Q): Loosen Install metal housing (P): Attach shade (R) by 2 and remove 1 of light kit Loosen 2 and remove 1 of the twisting clockwise. mounting screws (W). mounting plate screws. Insert and twist clockwise.
- Page 12 Reverse Function Reverse Button Fan Operation using standard wall switches -Only one standard wall switch can be used to turn the fan ON/OFF. The fan light and fan speed must be controlled with the included remote control. -An optional remote control holder is included, which can be mounted near the wall switch. -As an additional option, wall controls that operate all fan and light function are available, please visit www.gelightingandfans.com or contact customer service 1-866-885-4649 for details...
- Page 13 Remote Control Operate Fan Using Transmitter Code Pre-set by Factory Unlock Position ( Keep Switch Placed In Unlock Position ) Step 1. Restore power to ceiling fan. Step 2. Install two 1.5-volt AAA batteries provided. 1 2 3 4 Step 3. Press the “ ”...
- Page 14 Remote Control IMPORTANT : If the remote control is not operating correctly, please follow the steps on page 13 for pairing. Use the corner of the battery cover to press the "Sync" button for syncing function. 1 2 3 4 Fan speed indicators.
- Page 15 Blade Balancing The following procedure should correct most fan wobble. Check after each step. Check that all blade and blade bracket screws are secure. Most fan wobble problems are caused when blade levels are unequal. Check this level by selecting a point on the ceiling above the tip of one of the blades.
- Page 16 Blade Balancing The balancing kit should only be used if there is an unacceptable amount of fan wobble after completing Attach the plastic all the steps in the user manual under “Attaching the clip on blade Fan Blades”. 1. Turn the fan on and set the speed control setting to a speed at which the wobble is the greatest.
- Page 17 Safety Instructions PRODUCT MAINTENANCE WARNING: Make sure the power is off at the electrical panel box before you attempt Here are some suggestions to help maintain your fan. any repairs. Refer to the “Making Electrical Because of the fan’s natural movement, some connections Connections”, page 9.
- Page 18 Veuillez joindre un maître électricien ou téléphoner à l’équipe du service à la clientèle au 1-866-885-4649 Les heures du service à la clientèle sont du lundi au vendredi de 9 h à 17 h HE customerservice@skyplug.com Enregistrez votre ventilateur de la Marque GE pour la couverture de garantie sur www.gelightingandfans.com...
- Page 19 Consignes de sécurité Lire et conserver ces instructions 1. Afin de réduire le risque de décharge électrique, s'assurer que AVERTISSEMENT : Afin de réduire l’alimentation électrique est coupée à partir du disjoncteur ou de la le risque de blessure corporelle, boîte à...
- Page 20 Lignes directrices pour les travaux électriques 1. Avant d’entreprendre des travaux sur des circuits électriques, aller au panneau électrique principal et retirer le fusible ou déclencher le disjoncteur responsable du circuit. 2. Poser une affiche sur le panneau afin d’éviter que les gens touchent aux circuits électriques pendant l’installation.
- Page 21 Pour commencer / outils requis (non inclus) OUTILS REQUIS Tournevis à tête Tournevis à Lunettes de sécurité cruciforme tête plate (4 po recommandé) Pince Coupe-câble Ruban isolant Escabeau Outil à dénuder Chiffon doux...
- Page 22 Quincaillerie incluse Déballer et identifier soigneusement les pièces afin ATTENTION : Les pièces ne sont pas à l’échelle. de vous assurer que tous les éléments sont présents pour l’installation. Disposer les pièces sur une surface propre et plane comme une table ou le plancher. Vous assurer d’avoir les pièces suivantes : Trousse de quincaillerie Télécommande...
- Page 23 Vis de la plaque de fixation (préassemblée sur la plaque de fixation de l’assemblage du moteur) Vis de fixation de la trousse d’éclairage DEL (préassemblée sur le boîtier en métal) Enregistrez votre ventilateur de la Marque GE pour la couverture de garantie sur www.gelightingandfans.com...
- Page 24 Diagramme d'installation du ventilateur AVERTISSEMENT : réviser les instructions de sécurité avant de procéder à l’installation. Boîte de sortie (non fournie) Câble noir Câble neutre blanc Fil de mise à la terre depuis le plafond Connecteur de câble Fil de mise à la terre depuis le support Longue vis en bois Support de fixation Vis pour le support de fixation...
- Page 25 Installation du ventilateur INSTALLER LE SUPPORT DE FIXATION Utiliser une boîte de sortie en métal (vendue séparément) apte à soutenir un Poser le support de fixation (N) à la boîte de ventilateur. Fixer la boîte de sortie direct sortie au plafond. ement à...
- Page 26 Installation du ventilateur FIXER LE VENTILATEUR AU SYSTÈME DE SOUTIEN SECONDAIRE Rondelle Rondelle plate (D) plate (D) Rondelle à Câble de Rondelle à ressort (C) sécurité Câble de ressort (C) sécurité Câble de Vis à Vis à Vis à sécurité bois (A) bois (A) bois (A)
- Page 27 Installation du ventilateur MONTAGE DU CORPS DU VENTILATEUR Desserrer deux (une de chaque côté) des quatre vis (U) du support de montage (N) et retirer les deux autres. Retirer l’ensemble moteur (O) du crochet du support de montage (N) et pousser l’ensemble moteur (O) vers le haut jusqu’à...
- Page 28 Installation du ventilateur INSTALLATION DU KIT D’ÉCLAIRAGE Insérer le kit d’éclairage (Q) : Installer le logement métallique Attach shade (R) by Desserrer 2 vis et retirer 1 des vis (P) : Desserrer 2 vis et retirer 1 des twisting clockwise. de montage du kit d’éclairage (V).
- Page 29 Actionnement du ventilateur Fonction de Marche Arrière Été Bouton de Marche Arrière Hiver Actionnement du ventilateur à l’aide des interrupteurs muraux standard -Un seul interrupteur mural standard peut être utilisé pour activer/désactiver le ventilateur (ON/ OFF). La lumière et la vitesse du ventilateur doivent être contrôlées à l’aide de la télécommande fournie.
- Page 30 Télécommande Actionnement du ventilateur à l’aide du code de l’émetteur position déverrouillée préréglé à l’usine (Maintenir l’interrupteur en position déverrouillée) Étape 1. Rétablir l’alimentation pour le ventilateur de plafond. Étape 2. Installer les deux piles AAA de 1,5 volt fournies. 1 2 3 4 »...
- Page 31 Télécommande IMPORTANT : Si la télécommande ne fonctionne pas correctement, suivre les étapes indiquées à la page 13 pour le pairage. Utiliser le coin du couvercle de piles pour appuyer sur l’interrupteur « Sync » pour synchroniser la fonction. 1 2 3 4 Témoins indicateurs de vitesse du ventilateur Indique que le ventilateur tourne dans le sens inverse des aiguilles (été))
- Page 32 Équilibrage des pales Ce procédé devrait corriger la plupart des déséquilibres. Vérifier suite à chaque étape. S'assurer que chaque pale et les vis du support de fixation des pales sont bien fixées. Les problèmes de déséquilibre sont causés quand les niveaux des pales sont inégaux.
- Page 33 Équilibrage des pales Utiliser seulement la trousse d’équilibrage si le ventilateur de plafond oscille excessivement et que vous avez effectué toutes les étapes notées dans le manuel de l’utilisateur sous la rubrique Fixer la bride de plastique à la pale «...
- Page 34 Consignes de sécurité ENTRETIEN DU PRODUIT AVERTISSEMENT : S'assurer que l’alimentation électrique est Quelques suggestions pour bien entretenir votre ventilateur. fermée à partir du panneau électrique avant d’entreprendre des réparations. Se référer à la À cause du mouvement naturel du ventilateur, il se peut qu’il section «...
