7 Applications (exemples)
Paramètre Nom du paramètre
3-3-4-2 Marche pompe principale
3-3-4-3 Marche pompe d'appoint
3-3-4-4 Niveau hautes eaux
3-4-2 Type de capteur
3-4-3-1 Hauteur à 4 mA
3-4-3-2 Hauteur à 20mA
NOTE
Lorsque la valeur du paramètre 3-3-3 Vidange / remplissage est modifiée, il est possible
que les valeurs des paramètres 3-3-4-1 Arrêt pompe et 3-3-4-3 Marche pompe d'appoint
sont échangées automatiquement en cas de mesure analogique du niveau de
remplissage. Ainsi, le réglage des paramètres est toujours bon.

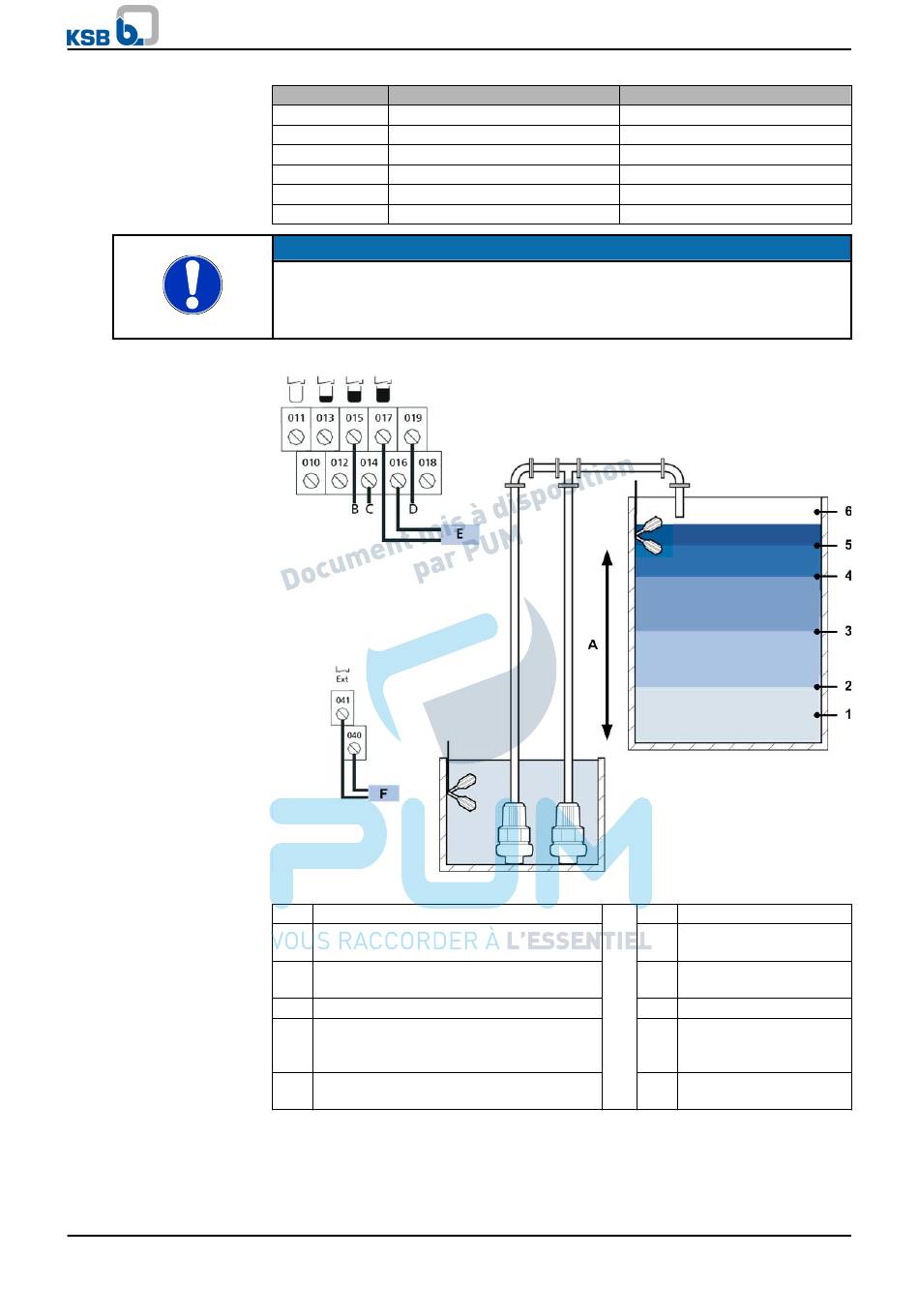

Illustration 29: Groupe double : remplissage par capteur analogique 4..20 mA
A Librement réglable en mm
B Entrée analogique
C +24 Volt
D (GND)
E Flotteur hautes eaux redondant (en
option)
F Flotteur manque d'eau (contact NF) (en
option)
LevelControl Basic 2
Valeur
Par ex. "400" [mm]
Par ex. "250" [mm]
Par ex. "600" [mm]
2 = 4 ... 20 mA
Par ex. "200" [mm]
Par ex. "1 000" [mm]
1 Hauteur à 4 mA
2 Niveau marche pompe
d'appoint
3 Niveau marche pompe
principale
4 Niveau arrêt pompe
5 Niveau « hautes eaux »
(redondance arrêt
pompe )
6 Hauteur à 20 mA
