KSB LevelControl Basic 2 Notice De Service / Montage page 45

7 Applications (exemples)
7.5.1 Groupe simple : vidange commandée par capteur analogique 4 .. 20 mA
Tableau 32: Réglage des paramétres
Paramètre Nom du paramètre
3-3-3 Vidange / remplissage
3-3-4-1 Niveau d'arrêt des pompes
3-3-4-2 Marche pompe principale
3-3-4-4 Niveau « hautes eaux »
3-4-2 Type de capteur
3-4-3-1 Hauteur à 4mA
3-4-3-2 Hauteur à 20 mA
011 013 015 017 019
010 012 014 016
B C

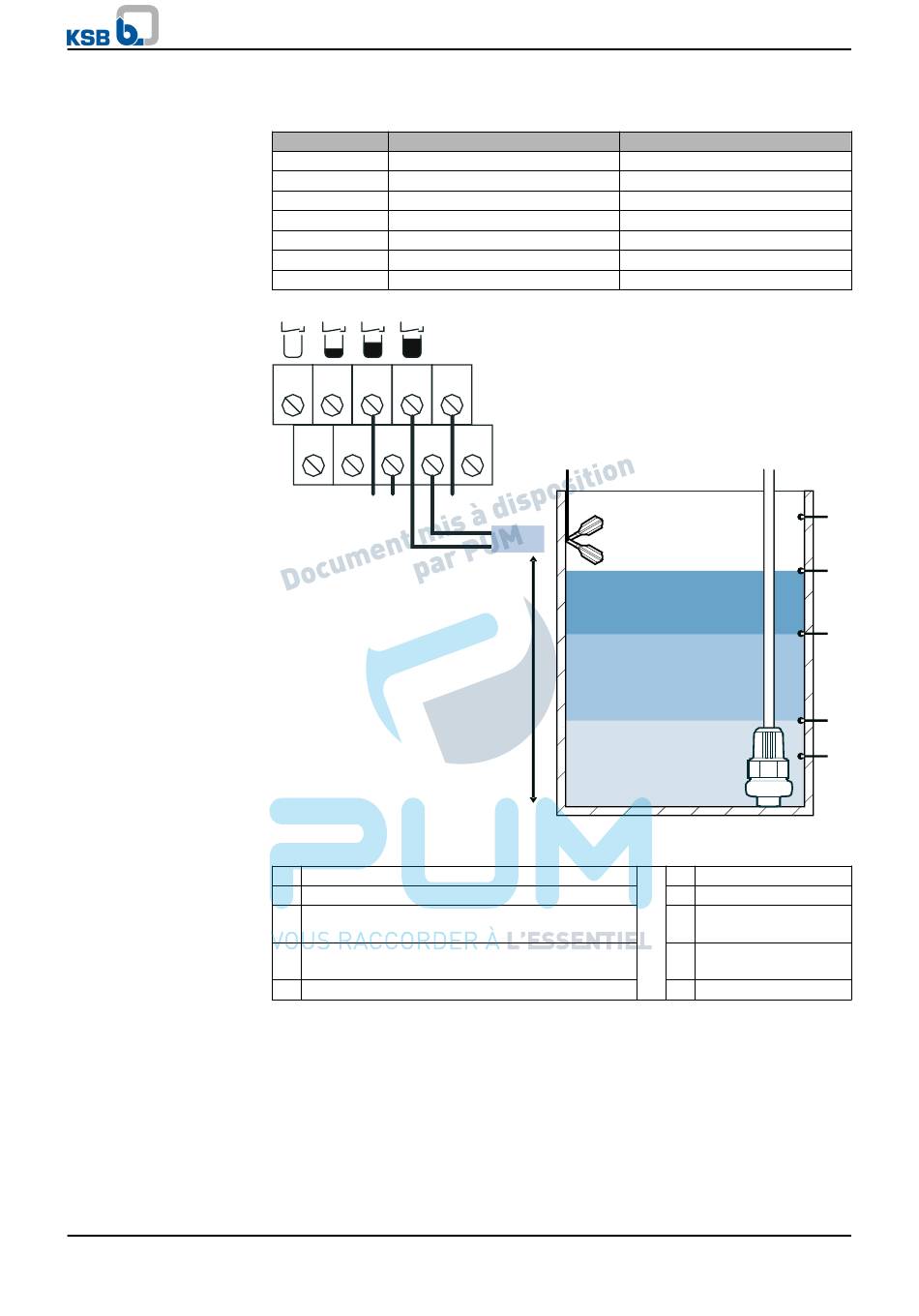

Illustration 23: Groupe simple : vidange commandée par capteur analogique 4 .. 20
mA
A Librement réglable en mm
B Entrée analogique
C +24 Volt
D (GND)
E Flotteur hautes eaux redondant (en option)
LevelControl Basic 2
018
D
C E
A
Valeur
0 = vidange
Par ex. "250" [mm]
Par ex. "400" [mm]
Par ex. "600" [mm]
2 = 4 .. 20 mA
Par ex. "200" [mm]
Par ex. "1000" [mm]
1 Hauteur à 4 mA
2 Niveau arrêt pompe
3 Niveau marche
pompe
4 Niveau « hautes
eaux »
5 Hauteur à 20 mA
45 de 66
5
4
3
2
1
