Conditions ambiantes admissibles
■ Température de service :
-
0 °C - 55 °C
montage en armoire de commande
■ Température de stockage : - 40 °C - 80 °C
■ Température de transport : - 40 °C - 80 °C
■ Humidité de l'air :
-
10% - 95 %
(humidité relative de l'air sans condensation)
■ Altitude : jusqu'à 2000 m
Boîtier
■ Matériau du boîtier : partie inférieure en polycarbonate
noir (renforcé par fibres de verre) ; face avant en poly-
carbonate gris
■ 2 x borniers à 15 pôles, amovibles séparément
■ Section de raccordement max. par borne à vis :
■ respectivement 1 x 4,0 mm
monobrin ou
2
■ respectivement 1 x 2,5 mm
2
multibrin avec embout ou
■ respectivement 2 x 1,5 mm
multibrin avec embout
2
■ Fixation du boîtier : fixation rapide à ressort sur profilé
support TH 35 (selon EN 60715)
■ Montage en armoire de commande (IP54) nécessaire
Poids
■ env. 0,4 kg
Directives appliquées :
L'appareil de commande de sécurité URS 60, URS 61 est
contrôlé et homologué pour une utilisation dans le domaine
de validité des directives et normes suivantes :
■ Directive 2014/68/UE
Directive européenne
équipements sous pression
■ Directive 2014/35/UE
Directive basse tension
■ Directive 2014/30/UE
Directive CEM
■ Directive 2011/65/UE
Directive RoHS II
Comportement en cas de messages de défaut
Les autotests cycliques contrôlent dans l'appareil de commande de sécurité et les capteurs les fonctions de sécurité des
appareils. Les messages de défaut sont actualisés à chaque autotest. En l'absence de défaut, le message est supprimé
automatiquement et les contacts de sortie se referment. Les messages d'alarme et de défaut sont signalés par des LED ou
par une unité de commande.
En outre, les alarmes peuvent être émises avec ou sans temporisation par un dispositif de signalement externe par le biais
des sorties de signalisation. En revanche, les défauts sont toujours signalés sans temporisation.
Simulation d'alarmes
Des alarmes peuvent être simulées par pression sur une touche ou à l'aide de signaux 24 V DC externes.
Sécurité fonctionnelle - Applications de sécurité (SIL)
L'appareil de commande de sécurité URS 60, URS 61 peut être utilisé pour les fonctions de sécurité jusqu'à SIL 3. Il consti-
tue un élément d'un circuit de sécurité jusqu'à SIL 3 selon EN 61508 dans le système SPECTOR connect et peut traiter les
informations d'alarme de jusqu'à 4 capteurs de sécurité.
Accessoires autorisés en fonction du niveau d'intégrité de sécurité requis
En application de la directive européenne concernant les équipements sous pression 2014/68/UE et des normes EN12952,
EN12953, EN14597, EN 61508 ainsi que des règles techniques de la fiche technique VdTÜV W100, WÜ100, l'appareil de
commande de sécurité URS 60, URS 61 peut être utilisé avec les accessoires suivants, en fonction du niveau d'intégrité de
sécurité requis, voir tableau ci-contre.
Sécurité de
Limiteur de
niveau d'eau
d'eau élevé
NRG 16-60
NRG 16-61
SIL 3
NRG 17-60
NRG 17-61
selon
NRG 19-60
NRG 19-61
EN 61508
NRG 111-60
NRG 111-61
NRG 26-61
NRG 26-61
NRG 16-60
NRG 16-61
SIL 2
selon
NRG 17-60
NRG 17-61
EN 61508
NRG 19-60
NRG 19-61
NRG 111-60
NRG 111-61

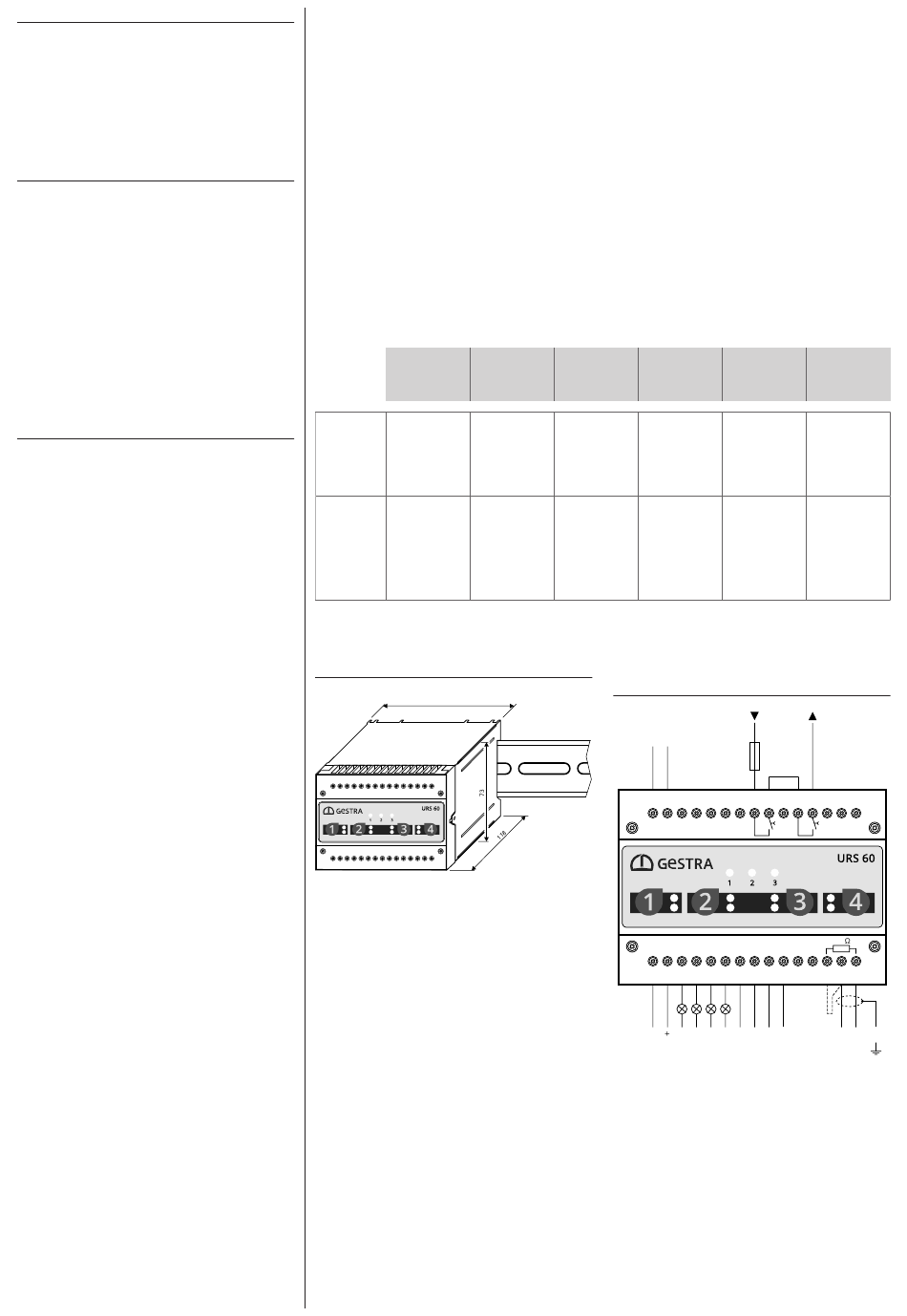

Dimensions
100
16 17 18 19 20 21 22 23 24 25 26
27
28 29 30
1
2
3
4
5
6
7
8
9 10 11 12 13 14 15
Fig. 1
Limiteur de
Limiteur de
niveau
conductibilité
température
–
TRV 5-60
LRG 16-60
LRG 16-61
TRV 5-60
LRG 17-60
Schéma de raccordement (valable pour
les deux appareils)
Tension d'alimentation
24 V DC
+ –
16 17 18 19 20 21 22 23 24 25 26
1
–
24 V DC Out 24 V DC
Supply
In/Out
Fig. 2
Équipement
Unité de
commande
surveillance
URB 60
SRL 6-60
SPECTOR
control
URB 60
SRL 6-60
SPECTOR
control
Circuit de sécurité
250 V
T2.O A
27
28 29 30
120
2
3
4
5
6
7
8
9 10 11 12 13 14 15
Option
1
2
3
4
1
2
3
4
In 24 V DC
Bus CAN
Alarme
Test/Set
CH = CAN High
canal
CL = CAN Low
canal
100 mA
S
= Shield
de
CH CL
S
