Ortovox S1+ Mode D'emploi

Masquer les pouces Voir aussi pour S1+:
Table des Matières
Les langues disponibles
  • FR

Les langues disponibles

Liens rapides

Télécharger ce manuel
MUSTERTEXT

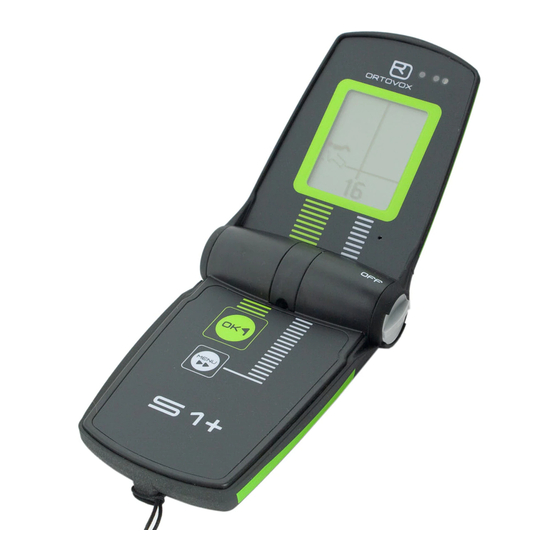

S1+
GEBRAUCHSANLEITUNG
Lawinen-Verschütteten-Suchgerät
MANUAL
Avalanche Transceiver
MODE D'EMPLOI
DVA
ISTRUZIONI PER I'USO
Localizzatore a.r.t.va.
INSTRUCCIONES DE USO
Aparato de búsqeuda de victimas de avalanchas
DE 3
Table des Matières
loading

Manuels Connexes pour Ortovox S1+

Sommaire des Matières pour Ortovox S1+

  • Page 3 SMART ANTENNA...

  • Page 69: Meilleure Visibilité

    TECHNOLOGIE SMART ANTENNE LES DVA ORTOVOX SONT ÉQUIPÉS DE 3 ANTENNES (X, Y, Z) RECHERCHE Lors de la , les 3 antennes entrent en jeu. Les antennes x et y permettent de connaître la distance et la direction de la victime.

  • Page 71: Position Relative Des Victimes Technologie Smart-Antenne

    équipements de sécurité d‘ORTOVOX sur: www.ortovox.com Fournisseur officiel Vous pouvez nous contacter par E-Mail sur : ortovox@ortovox.com ORTOVOX vous souhaite de faire de belles randonnées avec le maximum de sécurité. 70 FR...

  • Page 72: Eléments De Contrôle

    ELÉMENTS DE CONTRÔLE Interrupteur MARCHE/ARRET Touche OK Touche MENU Position du chercheur Voyant de contrôle d’émission Indication de la distance Capteurs Haut-parleur Position des victimes Compartiment pile (arrière) Affichage de la direction Systeme RECCO intégré FR 71...

  • Page 73: Extension De Garantie

    ! Vous trouverez plus de précisions sur les mises www.ortovox.com/update à jour du logiciel sur : Les DVA ORTOVOX sont faits pour dehors d’un domaine sécurisé et ne aider la recherche de victimes en partez jamais seul en randonnée ou cas d’avalanche!

  • Page 74: Eviter Les Interférences

    INSTRUCTIONS PORT DU DVA doit toujours être porté contre le corps, à l’aide de son harnais de portage (13), la face frontale faisant face à l’extérieur. Il doit toujours être recouvert par une couche de vêtements au minimum. Lorsqu’il fait très chaud, le peut aussi être porté...

  • Page 75: Mise En Service

    INSTRUCTIONS MISE EN SERVICE peut être allumé alors qu’il est ouvert ou fermé. ALLUMER (Appareil ouvert) Tourner l’interrupteur MARCHE/ARRET (1) de 90° dans le sens des aiguilles d’une montre. AUTOTEST Une fois la version du logiciel (ex. 2.0) affichée sur l’écran de bienvenue, le commence l’autotest.
  • Page 76 INSTRUCTIONS EMETTRE Une fois l’autotest réussi, refermer le S1+. Les voyants de contrôle d’émission (4) se mettent à clignoter et le émet. ALLUMER (Appareil fermé) Tourner l’interrupteur MARCHE/ARRET (1) de 90° dans le sens des aiguilles d’une montre. Lors de l’allumage du en position fermée, l’état de charge de la pile est redonné...

  • Page 77: Sources Possibles De Perturbation

    Eloigner ou éteindre toutes les SOURCES POSSIBLES DE PERTURBATION (téléphones portables, émetteurs radios etc.). Si le signal d’avertissement apparaît à nouveau, l’appareil doit être renvoyé au service après-vente ORTOVOX. Plus d’informations sur le service après vente en p. 98 SIGNIFICATION DES CODES D’AVERTISSEMENT E001 Emetteur E004 Capteur d’angle de rotation...

  • Page 78: Partner-Check (Contrôle Des Partenaires)

    INSTRUCTIONS PARTNER-CHECK (CONTRÔLE DES PARTENAIRES) LE PARTNER-CHECK AVEC UNE PORTÉE LIMITÉE DOIT ÊTRE FAIT QUOTIDIENNEMENT AVANT LE DÉMARRAGE D’UNE RANDONNÉE. Cette fonction permet de vérifier la fréquence (457 kHz), la durée et la période du signal émetteur des DVA des autres partenaires. CONTRÔLE DE L’ÉMETTEUR •...

  • Page 79: Vérification Du Récepteur

    INSTRUCTIONS AVERTISSEMENT Un triangle d’avertissement qui apparaît à l’écran indique une défaillance importante de l’appareil émetteur au niveau de : • La fréquence d’émission (457kHz) • La durée du signal d’émission • La période du signal d’émission Le défaut constaté peut être explicité en appuyant sur la touche OK (2).

  • Page 80: Recherche Du Signal

    INSTRUCTIONS CHERCHER – TROUVER – SECOURIR CHERCHER En ouvrant le S1+, la situation de recherche s’affiche automatiquement à l’écran. RECHERCHE DU SIGNAL Pendant la recherche du signal, < 25 m parcourir la zone de l’avalanche < 50 m comme indiqué sur le schéma. Avec le S1+, la largeur de la bande de recherche de m (ce qui repré-...

  • Page 81: Chercheurs Multiples

    INSTRUCTIONS CHERCHEURS MULTIPLES Les différents chercheurs parcourent la zone d’avalanche en parallèle. La distance entre les personnes qui cherchent avec le S1+ doit rester inférieure à < 25 m < 50 m < 50 m RECHERCHE APPROXIMATIVE Pendant la recherche approximative, maintenir le en position horizontale! A environ...

  • Page 82: Recherche Fine

    INSTRUCTIONS Diriger la ligne verticale de l‘écran sur le symbole représentant la personne ensevelie (6) et avancer dans cette direction. L’indication de distance diminue et confirme qu’on se rapproche. La distance par rapport à la victime ensevelie est maintenant de 20 m. Deux autres victimes sont indiquées par deux symboles nettement plus petits (à...

  • Page 83: Affichage De La Tendance

    INSTRUCTIONS AFFICHAGE DE LA TENDANCE La représentation circulaire brevetée avec affichage des tendances du facilite nettement la recherche finale. • Les flèches sont dirigées vers le centre du cercle. • Plus vous êtes proche de la victime, plus la distance indiquée devient faible et plus le cercle se rétrécit.

  • Page 84: Suppression Du Marquage

    INSTRUCTIONS • La distance la plus faible correspond à la profondeur d‘ensevelissement de la victime. MARQUAGE Le marquage électronique d’une victime localisée est possible à partir de 3 m. Pour marquer la personne, enfoncez une fois la touche OK (2). L’émetteur marqué...
  • Page 85 INSTRUCTIONS RECHERCHE DU POINT DE SONDAGE Marquez le point exact de plus faible éloignement (avec des bâtons en croix ou une pelle). Pour déterminer l’emplacement 25 cm exact de la victime, sonder à partir de là de façon systématique tous les 25 cm.

  • Page 86: Recherche Simultanée De Deux Victimes Par Deux Sauveteurs

    INSTRUCTIONS ENSEVELISSEMENT PROFOND En cas d’ensevelissement à plus de 3 m, la recherche fine peut être déclenchée à partir de 7m de distance en appuyant sur la touche OK (2). Un quadrillage systématique permet de déterminer la position exacte de la victime. Le marquage d’un émetteur est possible jusqu’à...
  • Page 87 INSTRUCTIONS VICTIMES MULTIPLES Lorsque 4 signaux ou plus sont identifiés, l’indication „4+“ apparait en haut à gauche de l’écran. Dans ce cas, sélectionnez la fonction „4+“ au moyen de la touche MENU (3) et confirmez ce choix avec la touche OK (2). FONCTION „4+“...

  • Page 88: Superposition Des Signaux

    INSTRUCTIONS SUPERPOSITION DES SIGNAUX Les signaux d’émission sont mesurés et analysés par le S1+. Lorsque plusieurs signaux d’émission sont reçus et que ces signaux émettent exactement simultanément, les signaux se superposent. Les signaux sont superposés et il n’est technique- ment plus possible de les différen- RECOMMANDATION cier.

  • Page 89: Sélectionner Une Fonction

    INSTRUCTIONS MENU ACCÉDER AU MENU Appuyer sur la touche MENU (3) pendant 3 secondes. SÉLECTIONNER UNE FONCTION Appuyer plusieurs fois sur la touche MENU (3). CHOISIR UNE FONCTION Appuyer sur la touche OK (2). PARTNER-CHECK Avec portée limitée. FONCTION „4+“ Recherche de plus de 3 personnes ensevelies.

  • Page 90: Affichage Du Statut

    INSTRUCTIONS AFFICHAGE DU STATUT FONCTION „4+“ Il est demandé au sauveteur d’activer la fonction „4+” via le MENU. AVERTISSEMENT Capacité de la pile faible. AVERTISSEMENT AVERTISSEMENT La commutation automatique en mode émission est désactivée. FR 89...
  • Page 91 INSTRUCTIONS SOFTKEYS / SOUS-MENUS Les touches OK (2) et MENU (3) ont plusieurs fonctions. Ces „Softkeys“ (touches souples) permettent de fair défiler et sélectionner les fonctions : Régler le contraste. Afficher dans le Menu. Choisir dans le Menu. Indication de marquage pour la recherche finale.
  • Page 92 INSTRUCTIONS RÉGLAGES Le Symbole “RÉGLAGES” dans le menu permet d’appeler, de sélectionner ou de changer les réglages suivants : Haut parleur Commutation automatique en mode émission Informations sur : - le numéro de l’appareil - la Version du logiciel - la fonction réception - la capacité...

  • Page 93: Haut-Parleur

    INSTRUCTIONS HAUT PARLEUR La fonction haut-parleur peut être mise sur „ON” ou „OFF”. COMMUTATION AUTOMATIQUE EN MODE ÉMISSION La commutation automatique en cas de sur-avalanche est préréglée sur 120 secondes. La commutation automatique en cas de sur-avalanche peut être réduite à 60 secondes ou désactivée.

  • Page 94: Réglage Du Contraste

    INSTRUCTIONS RÉGLAGE DU CONTRASTE La touche MENU (3) permet de choisir le contraste de l’écran avant de le valider avec la touche OK (2). MISE À JOUR peut être connecté à un ordinateur par l’intermédiaire d’un lecteur infra-rouge (accessoire) pour réaliser des mises à jour ou impressions.

  • Page 95: Conservation Et Stockage

    INSTRUCTIONS PERSONNALISATION L’écran d’accueil qui s’affiche immédiatement après l’allumage de l’appareil peut être person- nalisé avec 5 lignes (ex. Nom, Adresse, Téléphone et E-Mail). Effectuer la personnalisation désirée grâce aux symboles „réglages“ et „ABC“ du menu. Tenir le à l’horizontale. La sélection des caractères se fait en inclinant l’appareil vers la droite ou vers la gauche.

  • Page 96: Batteries Rechargeables

    INSTRUCTIONS PILES ORTOVOX recommande de remplacer les piles en dessous de 50% de capacité restante. CHANGEMENT DES PILES (Appareil éteint) Dévisser le compartiment à pile à l’arrière du et retirer la pile de son compartiment à l’aide de la bandelette.

  • Page 97: Caractéristiques Techniques

    CARACTÉRISTIQUES TECHNIQUES DESCRIPTION ORTOVOX FONCTION digital BOÎTIER ergonomique, étanche, antichoc TAILLE 215 x 80 x 30 mm (ouvert), 120 x 80 x 30 mm FRÉQUENCE 457 kHz Le S1+ reçoit les signaux d’émission de tous les DVA satisfaisant aux normes DVA (EN 300 718) sans aucune restriction.

  • Page 98: Déclaration De Conformité Européenne

    POIDS env. 235 g pile comprise Sac de transport confortable env. 95 g Ortovox Sportartikel GmbH déclare que l’appareil ORTOVOX conforme aux exigences essentielles et aux autres d.ispositions pertinentes de la directive 1999/5/CE. La déclaration de conformité peut être téléchargée sur le site suivant: http://www.ortovox.com/certification...

  • Page 99: Détaillant

    Sur présentation de la facture des vies humaines peuvent dépen- d’achat chez le revendeur, nous dent de son bon fonctionnement. offrons la garantie ORTOVOX de 2 ans à compter de la date d’achat. Des composants électroniques peuvent être soumis à des pannes–...
  • Page 100 INDEX Allumer 74, 75 Marquage Anomalies Menu 77, 88, 90, 91, 92, 94 Autotest Mesure de la pente (inclinaison) Avertissement 78, 89 Mise à jour 91, 93 Mode recherche Commutation automatique 87, 91, 92 Pelleter, creuser Personnalisation 91, 94 Perturbation Dégager Piles 72, 75, 92, 94, 95, 96, 98...
