probfit CPA 465
3
4
1
(d)
(c)
PA465NSE.EPS
Montage du capteur
Visser le capteur (a) dans les perçages du
boîtier prévus à cet effet et ajuster avec les
écrous en matière synthétique.
Attention :
L'écart A entre la bague de position
(b) et le capteur (a) doit être de 1 mm
environ.
(a)
(e)
A
Montage du connecteur
Faire passer le câble à travers le presse-
étoupe (a) et le coude (d). Raccorder trois
conducteurs comme indiqué en fig. 3.13 dans
les embases 1, 3 et 4 du connecteur (e), vis-
ser le coude et serrer le presse-étoupe.
(b)

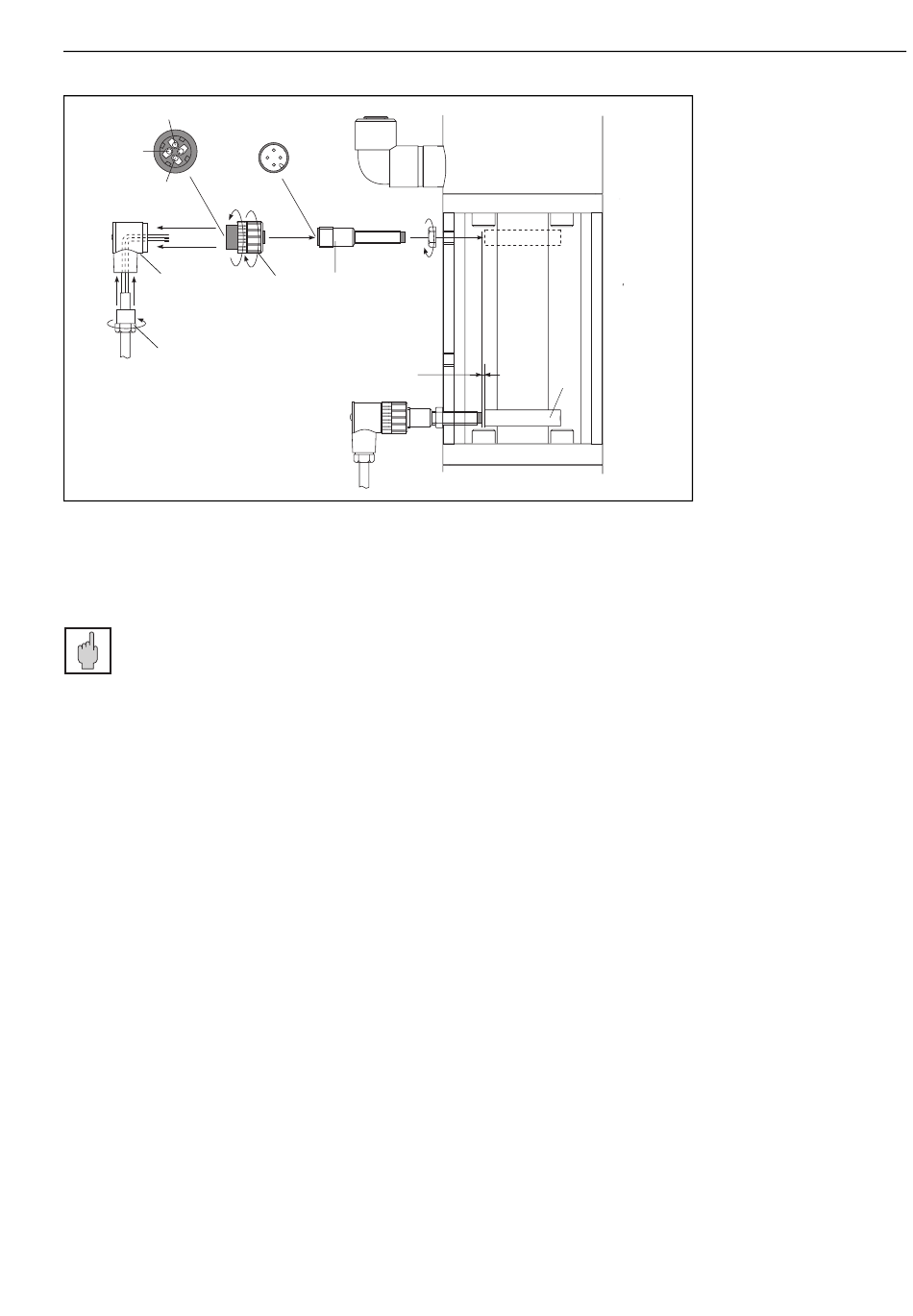

Fig. 3.13 : Montage du capteur
3.
Installation
inductif de position
13
