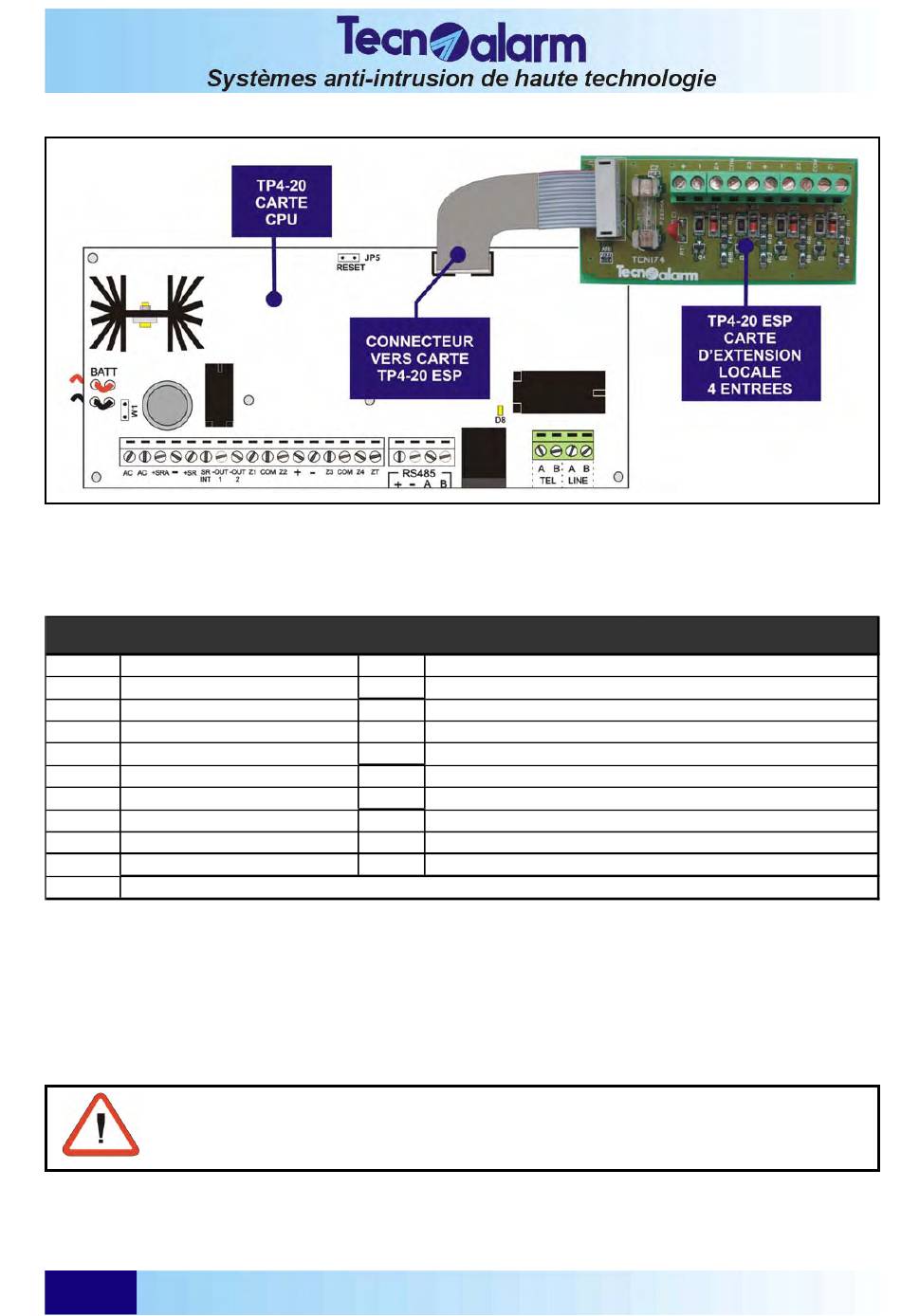

2.3 LA CARTE D'EXTENSION LOCALE ENTREES (OPTIONNEL)
La carte d'extension locale 4 entrées (TP4-20 ESP) doit être raccordée à la centrale à travers le
connecteur prévu à cet effet.

2.3.1 LE BORNIER

Le bornier fournit 4 entrées supplémentaires et les alimentations relatives.
Borne Description
Z1 Zone 1 filaire
COM Entrée commune
Z2 Zone 2 filaire
- GND (Alimentation détecteurs)
Alimentation détecteurs
+
Z3 Zone 3 filaire
Entrée commune
COM
Z4 Zone 4 flaire
- GND (Alimentation détecteurs)
+ Alimentation détecteurs
NOTE NC (0 Ohm) - NA (supérieur à 2KOhm) - BIL (2KOhm ... 4KOhm) - B24 (2KOhm ... 4KOhm)
TYPE D'ENTREES
Les entrées de zone (filaires) peuvent fonctionner en mode NC (normalement fermé), NO
(normalement ouvert), BIL (équilibré) ou bien 2BIL (double équilibrage) selon la programmation (pour
la description voir pag 2-7/2-8).
Ces entrées permettent le raccordement de filtres contact, inertiel, comptage et RDV et permettent la
gestion des barrières sérielles Winbeam/S et Doorbeam/S.
Vérifier toujours que les détecteurs raccordés ne dépassent pas le courant maximum disponible de la
carte.
NOTES - CONNEXIONS CARTES OPTIONNELLES
Toujours éteindre la centrale avant de raccorder la carte d'extension entrées (TP4-20
ESP).
2-10
La composition de la centrale
Type
NC / NO / BIL / B24
Entrée
Sortie
NC / NO / BIL / B24
Entrée
Sortie
Sortie
NC / NO / BIL / B24
Entrée
Sortie
NC / NO / BIL / B24
Entrée
Sortie
Sortie
Etat de l'entrée/sortie
13,8V DC
GND (Masse)
13,8V DC
13,8V DC
GND (Masse)
13,8V DC
Manuel installateur - TP4-20
