1. Installation
1.3.4 Possibilités de connexion
1
Couvercle rabat
table avec fenêtre
de visualisation
2
Bouchon si la
borne n'est pas
utilisée
3
Serre−câbles pour
raccordement du
blindage
4
Bus de terrain
entrant (IN)
5
Interrupteur pour
résistance de
terminaison et bus
de terrain sortant
6
Bus de terrain
sortant (OUT)
7
Liaison purement
capacitive

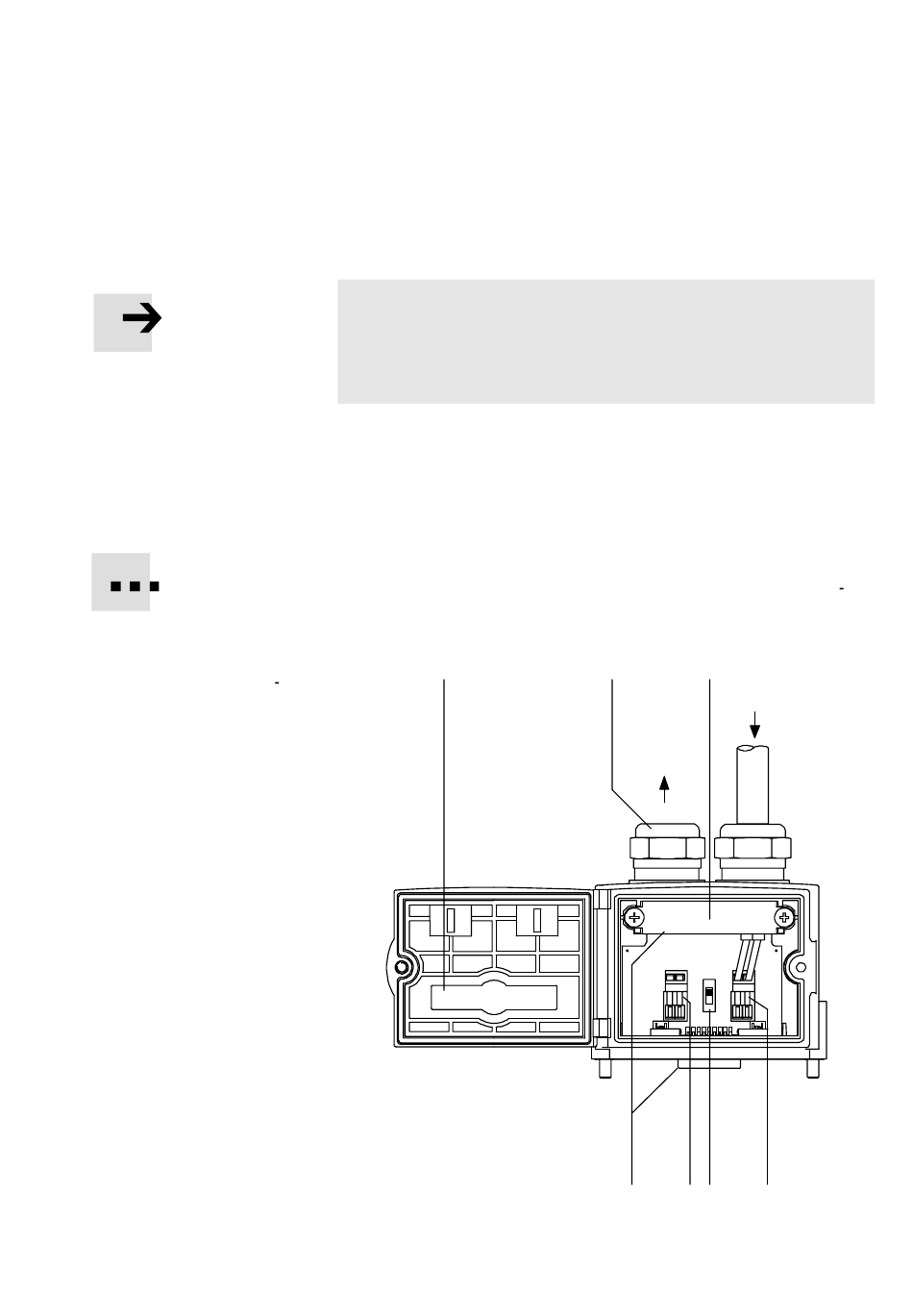

Fig. 1/3 : Connecteur de bus de terrain de Festo, type FBS−SUB−9−GS−DP−B
Festo P.BE−CP−FB13−E−FR fr 0302f
Note
Utiliser un capuchon de protection ou des bouchons pour
obturer les bornes non utilisées. L'indice de protection
IP65 est ainsi atteint.
Connexion avec connecteur de bus de terrain Festo
Respecter la notice de montage du connecteur de bus de
·
terrain.
Connecter le noeud confortablement à l'aide du connecteur
de bus de terrain de Festo (type FBS−SUB−9−GS−DP−B, réfé
rence 532216). Vous pouvez débrancher le connecteur du
noeud sans interrompre le câble de bus (fonction T−TAP).
1 2 3
Bus in
Bus out
A B A B
ON
7 6 5 4
