AXIS Q35-VE Series
Stromverbrauch
Produkt
AXIS Q3504-VE
AXIS Q3505-VE Mk II
Anschlüsse
E/A-Anschluss
Funktion Kon-
takt
1
0 V DC (-)
2
Gleichstrom-
ausgang
Konfigurierbar 3–4
(Ein- oder
Ausgang)
Ein Beispielschaltbild finden Sie unter E/A-Anschluss auf Seite 63.

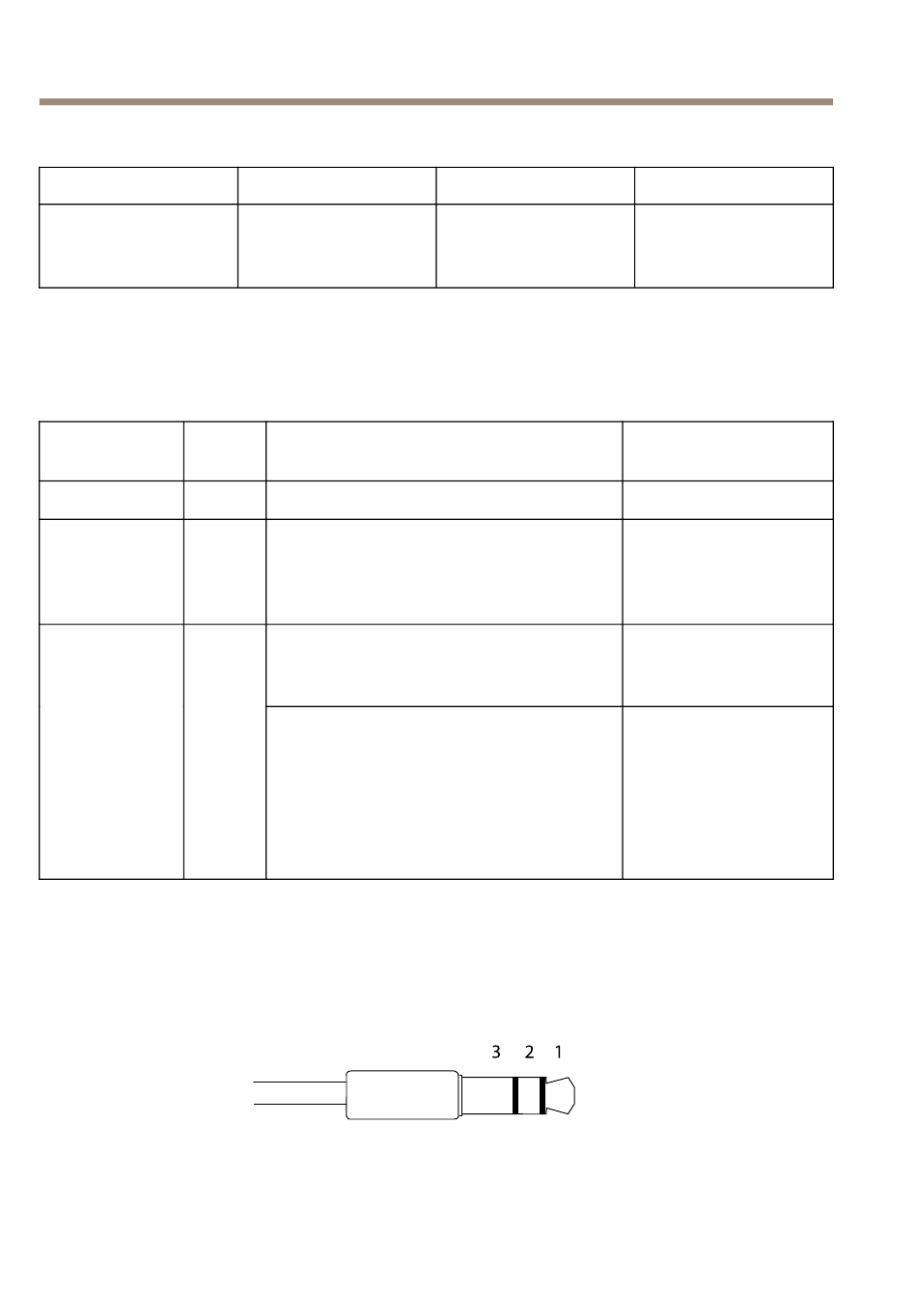

Audioanschlüsse
3,5-mm-
Audioanschlüsse
(stereo)
PoE
IEEE 802.3af/802.3at
Typ 1,
Klasse 3, max. 11,7 W
Hinweise
Kann für die Stromversorgung von
Zusatzgeräten verwendet werden.
Hinweis: Dieser Kontakt kann nur für den
Stromausgang verwendet werden.
Digitaleingang – zum Aktivieren mit
Pin 1 verbinden; zum Deaktivieren nicht
anschließen.
Digitalausgang – bei Aktivierung mit
Pin 1 verbunden; wenn deaktiviert: frei
(nicht verbunden). Bei Verwendung
mit einer induktiven Last, z. B. einem
Relais, muss parallel zur Last zum
Schutz vor Spannungsspitzen eine Diode
zwischengeschaltet werden.
62
Gleichstrom
8–28 V DC, max.
16,5 W
Wechselstrom
20–24 V AC, max.
24,5 VA
Technische Daten
0 V DC
12 V DC
Max. Stromstärke =
50 mA
0 bis max. 30 V DC
0 bis max. 30 V DC,
Open Drain, 100 mA
