3. INSTALACION DEL TRANSMISOR IR

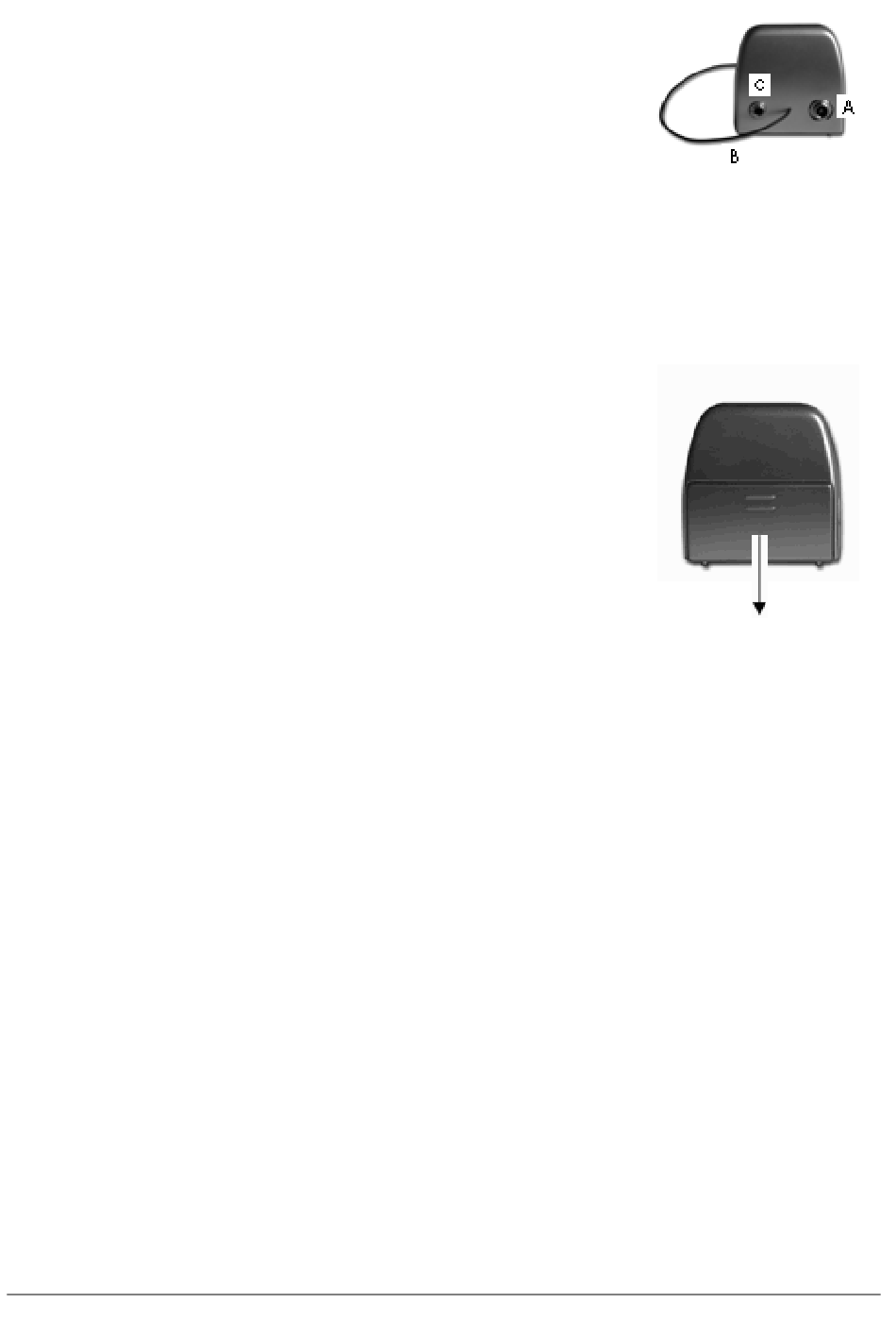

Ver figura 1.
1.Inserte la fuente de alimentación suministrada al conector
situado en la parte trasera del emisor y posteriormente a una
toma de corriente de su vivienda (230V-50Hz). Utilice única-
mente el adaptador de corriente suministrado.
2.Situe el transmisor IR a una distancia máxima de 6 metros
del equipo A/V que desea controlar (DVD, decodificador,
Figura 1
VCR, etc.). Oriente el frontal del transmisor IR (donde está el
logo) mirando al equipo AV a controlar
Atención: es importante para el correcto funcionamiento del sistema que el cable de antena
(B) no esté cubierto por nada.
4. INSTALACION DEL RECEPTOR IR. Ver figura 2.
1.Abra el receptor IR deslizando hacia abajo la cubierta
existente en su parte posterior.
2.Inserte las 2 pilas tipo AAA suministradas con el equipo.
Observe la correcta polaridad de éstas. Se indica en el interior
del receptor. Use siempre pilas alcalinas NO recargables.
Ponga nuevamente la tapa del receptor.
3. Situe el receptor IR dentro del rango de acción del mando a
distancia de su equipo AV.(máximo 6 metros). Asegúrese de
que el frontal del receptor (con el logo) está situado enfrente de
Vd. El receptor IR puede moverse libremente gracias a su
tecnología inalámbrica. No obstante es importante situarlo a la
vista del mando a distancia y dentro de su rango de acción. Varie su
Figura 2
posición hasta encontrar la ubicación óptima.
5. FUNCIONAMIENTO
1.Asegúrese de que su equipo AV está encendido.
2. Apunte su mando a distancia hacia el receptor del PM18 LINK MINI IR. Este recibe la señal
de infrarrojos y la convierte en una señal de radiofrecuencia que mandará al emisor del
PM18 LINK MINI IR. El emisor transformará nuevamente la señal a infrarrojos y será entregada
a su equipo AV (DVD, VCR, decodificador, etc.).
Si Vd quisiera controlar su equipo AV desde diferentes habitaciones, podría adquirir por
separado receptores adicionales (ref. RE18).
6. INSTALACIÓN DEL CABLE EXTENSOR DE IR EXLED3
Cuando Vd. No pueda situar el transmisor IR a la vista de su equipo AV (por ejemplo porque
este último está ubicado en el interior de un mueble), entonces podrá situarlo próximo a el
gracias al uso del cable extensor de IR (EXLED3)
1.Conecte el cable extensor IR a la salida (C) situada en la trasera del transmisor IR (ver
figura 1).
2.Quite el papel adhesivo situado en uno de los leds del cable extensor IR. Sitúe el led en la
ventana (display) del equipo AV a controlar. No pegue definitivamente el led hasta que no
encuentre la posición idónea para la transmisión. Para ello, apunte su mando a distancia
hacia el receptor IR y cambie por ejemplo de canales. Si el equipo AV no responde es que el
led no está colocado en la posición correcta.
Vd. también podrá controlar un segundo equipo AV utilizando el otro led existente en el
cable extensor IR.
16-8-2010
18
033000H14719A
