Oxymax H COS21
Affectation
Blindage ext.
Sonde de temp. NTC
Cathode
Anode
Sonde de temp. NTC

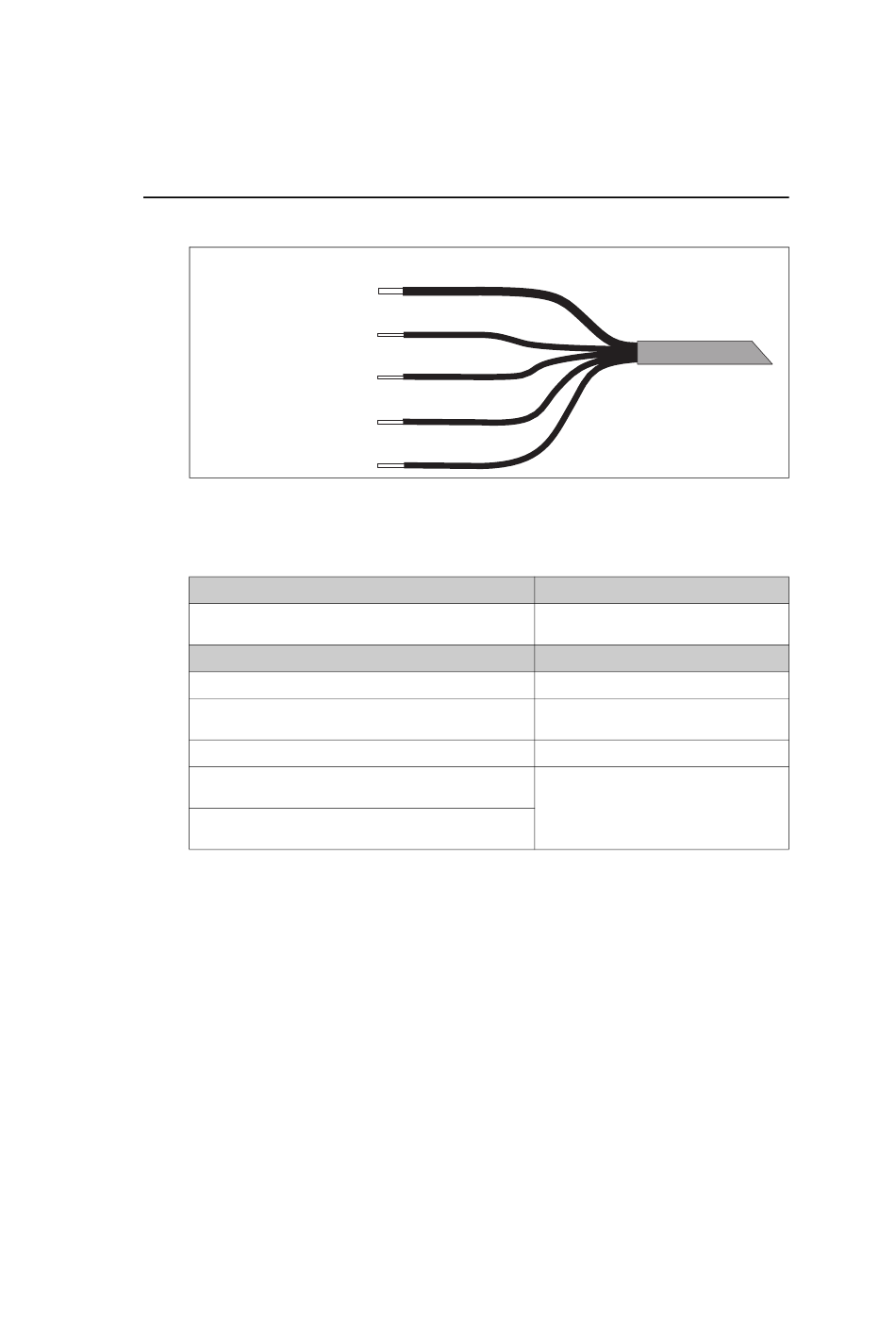

Fig. 3: Câble de mesure spécial COK21
3. 2 Contrôle de raccordement
Etats et spécifications de l'appareil
La cellule, la sonde, la boîte de jonction et le câble sont-ils endom-
magés ?
Raccordement électrique
Les câbles installés sont-ils soumis à une traction ou torsadés ?
Les fils du câble sont-ils suffisamment dénudés et correctement rac-
cordés dans la borne de raccordement ?
Les bornes à vis sont-elles correctement vissées ?
Toutes les entrées de câble sont-elles montées, correctement fixées
et étanches ?
Toutes les entrées de câble sont-elles montées par le bas ou latérale-
ment ?
4
Mise en service
4. 1 Contrôle de montage et de fonctionnement
Avant la première mise en service, assurez-vous que :
• la cellule de mesure est correctement montée
• le raccordement électrique a été correctement réalisé
Si vous utilisez une sonde avec fonction de nettoyage automatique, vérifiez que l'arrivée d'eau
est correctement raccordée au système de nettoyage de la sonde.
Borne
vt/jn
S
jn
12
rs
90
br
91
bl
11
Remarques
Contrôle visuel
Remarques
Vérifier qu'ils sont correctement raccordés (serrer
légèrement)
Resserrer
Dans le cas d'entrées de câble latérales : boucles
de câble vers le bas pour que l'eau puisse couler.
Montage
a0005583-de
