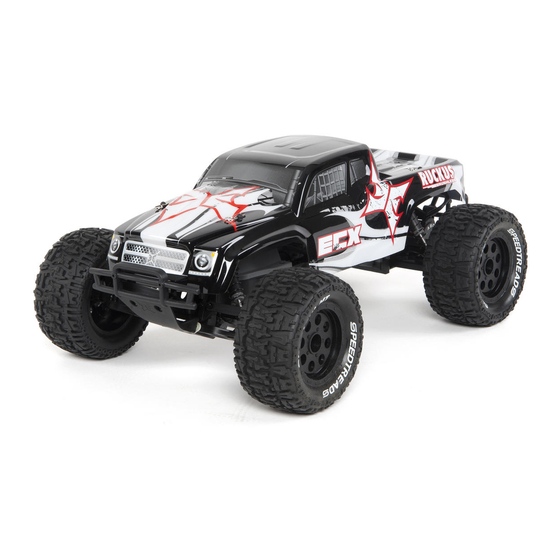

ECX03009 | ECX03009AU | ECX03009I
INSTRUCTION MANUAL
BEDIENUNGSANLEITUNG
MANUEL D'UTILISATION
MANUALE DI ISTRUZIONI
®
®
BRUSHLESS
BRUSHLESS
1/10 ELECTRIC
MONSTER TRUCK
Congratulations on your purchase of the ECX
Ruckus
Brushless Monster Truck. This 1/10-scale
®
model introduces you to the sport of RC driving.
Herzlichen Glückwunsch zum Kauf des ECX
Ruckus Brushless Monster Truck. Dieses 1/10
Scale Model öffnet Ihnen die Welt des RC Car
Sports.
Nous vous félicitons pour l'achat du ECX Ruckus
Brushless Monster Truck. Ce modèle 1/10 vous
initie à la conduite RC.
Congratulazioni per l'acquisto di questo Ruckus
Brushless Monster Truck ECX. Questa vettura in
scala 1/10 vi introdurrà nel mondo dei modelli RC.
®
Publicité
Table des Matières
Manuels Connexes pour ECX RUCKUS Brushless ECX03009
Sommaire des Matières pour ECX RUCKUS Brushless ECX03009
- Page 1 Ruckus Brushless Monster Truck. Dieses 1/10 MANUALE DI ISTRUZIONI Scale Model öffnet Ihnen die Welt des RC Car Sports. Nous vous félicitons pour l’achat du ECX Ruckus Brushless Monster Truck. Ce modèle 1/10 vous initie à la conduite RC. Congratulazioni per l’acquisto di questo Ruckus Brushless Monster Truck ECX.
-
Page 2: Signification De Certains Mots
REMARQUE Toutes les instructions, garanties et autres documents de garantie sont sujets à la seule discrétion de Horizon Hobby, Inc. Veuillez, pour une documentation produit bien à jour, visiter le site internet http://www.horizonhobby.com. SIGNIFICATION DE CERTAINS MOTS: Les termes suivants servent, tout au long de la littérature produits, à désigner différents niveaux de blessures potentielles lors de l’utilisation de ce produit: REMARQUE : procédures qui, si elles ne sont pas suivies correctement, peuvent entraîner des dégâts matériels ET éventuellement un faible risque de blessures. -
Page 3: Table Des Matières
TABLE DES MATIÈRES Précautions et avertissements liés à la sécurité ......29 Utilisation................... 36 Véhicule résistant à l’eau équipé d’une électronique Après utilisation ............... 36 étanche ..................30 Utilisation du Moteur ............... 36 Caractéristiques ............... 31 Maintenance ................37 Eléments ..................31 Reglage de l’Entre-dents.............. -
Page 4: Caractéristiques
74 g Vitesse 0,23sec/60° de course Dimensions 55,6 x 18 x 30mm ELÉMENTS 1. ECX Ruckus Monster Truck 1/10 2. Émetteur Spektrum DX2E 2.4GHz 3. Piles AA (4) 4. Chargeur DYN4113 2A à détection de peak 5. Batterie Dynamite ®... -
Page 5: Charge Initiale
CHARGE INITIALE AVERTISSEMENTS ET PRÉCAUTIONS RELA- Votre chargeur Dynamite à détection de pics de charge possède un TIFS À LA CHARGE circuit de protection lui permettant de stopper la charge après 15 • Lisez avec attention ce manuel avant d’utiliser le produit. minutes, si une anomalie est détectée durant la charge. -
Page 6: Dépose De La Carrosserie
DÉPOSE DE LA CARROSSERIE INSTALLATION DE LA BATTERIE SUR LE VÉHICULE 1. Tournez les attaches rapides (A) pour retirer le support de batterie (B). 2. Installez la batterie. 3. Replacez le support de batterie. 4. Tournez les attaches pour fixer le support. 5. -
Page 7: Gâchette Des Gaz
COMMANDES DE L’ÉMETTEUR INVERSEURS Permettent d’inverser le sens de la direction ST et le sens des gaz TH. (Par défaut l’interrupteur pour la direction ST est sur la position N et l’interrupteur en position R pour les gaz TH.) DÉBATTEMENT DE DIRECTION TRIM DE DIRECTION Permet de régler le... -
Page 8: Mise En Fonctionnement
MISE EN FONCTIONNEMENT 3. Mettez le contrôleur sous tension. 1. Mettez l’émetteur sous tension. 2. Connectez une batterie totalement chargée au contrôleur. 4. Effectuez un test des commandes de l’émetteur en 5. Commencez par rouler lentement et si le véhicule ne roule soulevant du sol les roues du véhicule. -
Page 9: Utilisation
UTILISATION • TOUJOURS mettre l’émetteur sous tension avant le récepteur • TOUJOURS utiliser votre véhicule dans un endroit dégagé. du véhicule. TOUJOURS mettre le récepteur hors tension Faire fonctionner le véhicule dans des petites zones ou avant l’émetteur. en intérieur peut entraîner une surchauffe du véhicule. Un fonctionnement à... -
Page 10: Maintenance
MAINTENANCE RÉGLAGE DE L’ENTRE-DENTS L’entre-dent est déjà réglé à l’usine. Ce réglage est seulement néces- saire quand vous changez le moteur, la couronne ou le pignon. Vous devez retirer le capot de protection (A) pour effectuer ce réglage. Un réglage correct de l’entre-dent (la zone de rencontre des dents des pignons) est important pour les performances du véhicule. -
Page 11: Schéma Électrique
7. Enregistrez le réglage en pressant le bouton SET durant 3 REMARQUE : Le réglage par défaut est de 2.6v par élément. secondes. Ce réglage d’usine vous permet de tirer meilleur parti de la 8. Mettez le contrôleur hors tension et répétez les étapes batterie 7 éléments Ni-Mh livrée avec le véhicule en coupant à... -
Page 12: Nettoyage De L'amortisseur
NETTOYAGE DE L’AMORTISSEUR AMORTISSEUR AMORTISSEUR ARRIÈRE AVANT Les amortisseurs hydrauliques nécessitent un entretien régulier en raison du vieillissement de l’huile ou de son encrassement. ECX1037 ECX1037 Cet entretien devrait être effectué après toutes les 3 à 5 heures ECX1043 de fonctionnement, cette durée variant en fonction des condi- ECX1043 tions dans lesquelles le véhicule a été... -
Page 13: Affectation
AFFECTATION L'affectation est le processus de programmation du récepteur à 5. La DEL du récepteur s’éclaire fixement quand l’affectation est reconnaître le code GUID (Identifi ant unique) spécifi que à votre effectuée. émetteur. La DX2E et le SR201 sont déjà affectés à l’usine. Si 6. -
Page 14: Garantie Et Réparations
Problème Cause possible Solution Le récepteur a des pertes • Tension de batterie faible • Chargez totalement la batterie de signal durant • Câbles ou connecteurs endommagés ou • Effectuez une vérifi cation de liaisons entre l’utilisation débranchés entre la batterie et le récepteur la batterie et le récepteur Le récepteur et l'émetteur •... -
Page 15: Coordonnées De Garantie Et Réparations
Il est de la responsabilité de l‘utilisateur de remettre le produit à un point de collecte offi ciel des Produit(s) : ECX Ruckus 1:10 2wd MT Brushless RTR déchets d’équipements électriques. Cette procédure permet de (Radio Spektrum DX2E et récepteur SR201 inclus) garantir le respect de l’environnement et l’absence de sollicita-... -
Page 16: Vue Éclatée Des Pièces
PARTS DIAGRAM | EXPLOSIONSZEICHNUNG | VUE ÉCLATÉE DES PIÈCES | ESPLOSO DEL MODELLO CON REFERENZA PEZZI M3X10 RECOMMENDED ITEMS EMPFOHLENE WERKZEUGE OUTILS RECOMMANDÉS M3X12 ATTREZZI CONSIGLIATI M3X10 M3X10 2 mm 1.5 mm M3X12 M3X12 M3X12 M3X12 M3X25 M3X12 M3X10 M3X10 M3X15 M3X12 M3x15... - Page 17 PARTS DIAGRAM | EXPLOSIONSZEICHNUNG | VUE ÉCLATÉE DES PIÈCES | ESPLOSO DEL MODELLO CON REFERENZA PEZZI The slipper clutch can be adjusted using this locknut (ECX1060). Fully tighten the locknut, then loosen the nut two full turns. Die Rutschkupplung kann durch diese Stopmutter eingestellt werden (ECX1060).
- Page 18 Replacement Parts / Ersatzteile / Pièces de rechange / Pezzi di ricambio Part # | Nummer Description Beschreibung Description Descrizione Numéro | Codice 1 ECX2008 Main Chassis Chassis Châssis principal Telaio principale 2 ECX1028 Servo Saver Set Servo Saver Set Sauve servo Set salvaservo Cover and Rear Mount...
- Page 19 Part # | Nummer Description Beschreibung Description Descrizione Numéro | Codice 24-Tooth Pinion Gear, 41 ECX232008 Ritzel 24 Zähne, 48P Pignon 24 dents, 48P Pignone a 24 denti, 48P 42 DYN4942 Motor Motor Moteur Motore 43 ECX1048 Body Clip Body Clip Clips Carrosserie Clippe per carrozzeria Set di sostegni per la...
- Page 20 ECX03009 | ECX03009AU | ECX3009I www.ecxrc.com 39661 Created 3/2013 © 2013 Horizon Hobby, Inc. ECX, the ECX logo, Ruckus, DSM, DSM2, Dynamite and Speedpack are trademarks or registered trademarks of Horizon Hobby, Inc. WD-40 is a registered trademark of WD-40 Manufacturing Company.
