ND 1200 T TOOL-CHEK
– Calculateur pour bancs de préréglage d'outils
Le calculateur TOOL-CHEK ND 1200 T est
spécialement conçu pour les bancs de pré-
réglage d'outils. Les axes X et Z sont dispo-
nibles.
Exécution
Le ND 1200 T possède un écran plat mono-
chrome. Le boitier en fonte robuste est
adapté aux exigences d'un atelier de fabri-
cation.
Fonctions
Le calculateur TOOL-CHEK ND 1200 T dis-
pose d'un assistant d'auto apprentissage
qui vous aide pour l'utilisation de toutes les
fonctions.
En ce qui concerne les portes-outils, 99
adaptateurs peuvent être défi nis. Le point
de référence peut être choisi en absolu ou
par rapport à un adaptateur maître. Pour
chaque adaptateur vous avez la possibilité
de défi nir l'affectation des axes et le sens
de comptage.
La mesure d'outil concerne habituellement
les longueurs et les diamètres ou rayons.
Vous pouvez également déterminer des
rayons (p. ex. pour une fraise boule) et des
angles (p. ex. pour des plaquettes ou des
outils de tournage). Le ND 1200 T mémorise
jusqu'au maximum 300 outils. Vous pouvez
affi cher la valeur effective, nominale ainsi
que l'écart et les imprimer.
Des outils divers qui p. ex. sont nécessaires
à l'usinage d'une pièce, peuvent être as-
semblés dans un groupe. Cette opération
peut être réalisée soit en choisissant dans
une liste d'outils ou lors de l'étalonnage
individuel des outils.
Pour des outils dont la représentation est
trop grande sur le projecteur – spéciale-
ment pour des dents avec rayon – vous
pouvez geler un axe à mesurer. Si un outil
possède plusieurs dents, vous pouvez à
l'aide de la fonction incrémentale détermi-
ner les données d'outils par rapport à la
dent de référence.
Interfaces de données
Au moyen de l'interface des données, vous
pouvez émettre des valeurs de mesure,
exporter et importer les paramètres, les
valeurs de correction ainsi que les pro-
grammes. La communication avec un PC
est assurée par l'interface série V.24/RS-
232-C. Imprimante et clé USB se raccor-
dent directement au port USB.
18

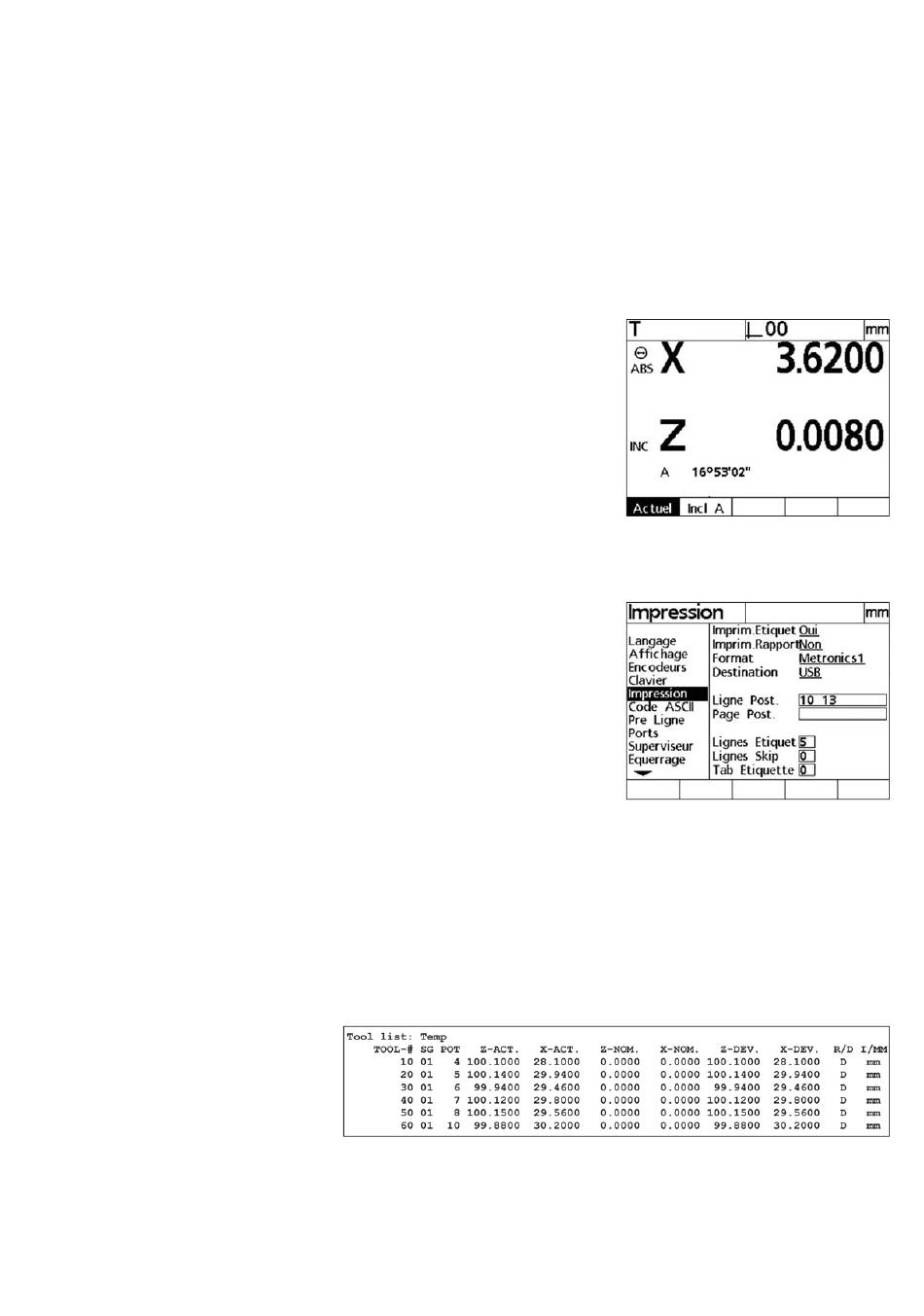

Mesurer les rayons et les angles
Lors de la mesure de rayon, vous palpez
plusieurs points avec le réticule. Le calcula-
teur en calcule le rayon ainsi que l'erreur de
forme. Pour mesurer l'angle d'une dent,
palper les deux cotés respectivement sur
deux points. L'intersection des deux droi-
tes ainsi que l'angle w entre celles-ci sont
ainsi déterminés.
Impression d'étiquettes
Vous pouvez raccorder au port USB diffé-
rentes imprimantes d'étiquettes. Les ins-
tructions de commandes nécessaires sont
déjà préréglées et disponibles via les fonc-
tions d'un menu.
Liste d'outils
Les caractéristiques de tous les outils
numérotés peuvent être mémorisées dans
une liste clairement organisée, ou impri-
mées. Vous choisissez au moyen d'un
menu les informations de la liste.
