• Utilisez des boulons M8 ou M10 pour accrocher l'unité
intérieure.
Utilisez le trou-en-ancres pour les boulons existants et
intégrez des insertions ou des boulons d'assise pour les
nouveaux boulons, et fixez l'unité fermement à la con-
struction de sorte qu'il puisse supporter le poids de
l'unité.
En outre, ajustez la distance depuis le plafond à l'avance.
(3) Retirez les pièces de l'unité intérieure.
Retirer la grille d'aspiration. (Reportez-vous à la Fig. 8)
• Faites glisser les deux boutons de fixation vers la grille
d'aspiration interne (comme indiqué par une flèche) vers
le haut. En même temps, demandez à quelqu'un d'autre
de soulever le ruban adhésif collé sur le centre de la sor-
tie d'air.
• Lorsque la grille d'aspiration est ouverte à environ 45 °, le
couvercle peut être retiré de l'unité intérieure.
Retirez les couvercles des 4 coins.
Crochet
Crochet
• Lors du transport de l'unité intérieure, tenez-la par les sup-
ports en métal d'accroche. (Reportez-vous à la Fig. 9)
Comment faire pour bloquer la sortie d'air d'un refoule-
ment d'air à 2 voies ou 3 voies
• Pour le refoulement d'air à 2 voies, en plus du matériel de
blocage, le kit optionnel de blocage de matériel pour 2 voies
de refoulement est nécessaire.
Le matériel de blocage ci-joint et le matériel optionnel de
blocage pour refoulement à 2 voies peuvent être utilisés
ensemble pour tout type de sortie d'air.
• Pour le refoulement d'air à deux 2 voies, faites attention à
l'inclinaison de l'unité intérieure lors de l'installation. Pour
plus de détails, suivez les instructions figurant dans la sec-
tion "5. INSTALLATION DE L'UNITÉ INTÉRIEURE".
6
Ruban adhésif
Ruban adhésif
Grille d'aspiration
Couvercle du coin à 4 emplacements.

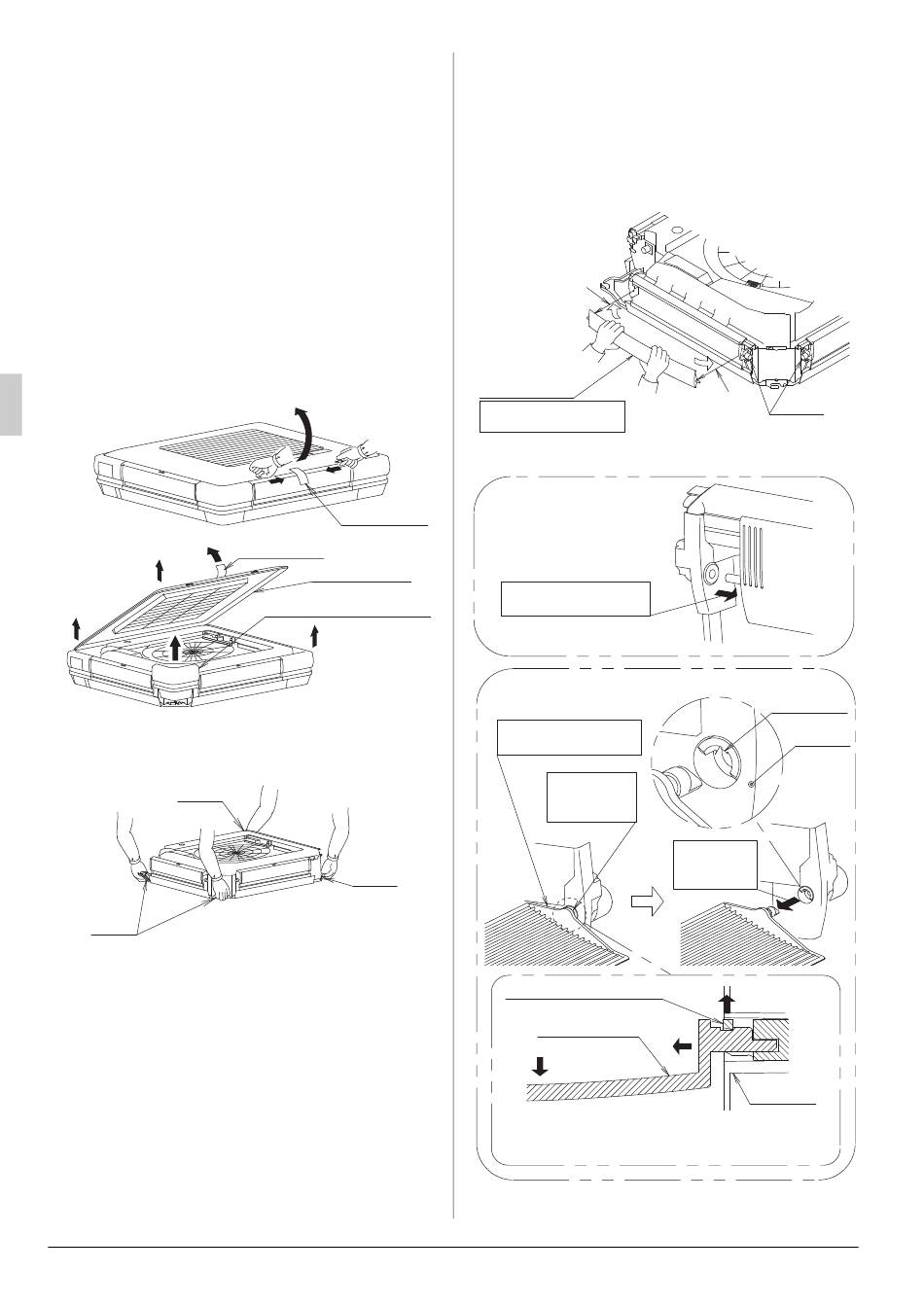

Fig. 8
Crochet
Fig. 9
(1) Retirez la lame horizontale de la sortie d'air bloquée.
(Reportez-vous à la Fig. 10 et Fig. 11)
1. Sans forcer sur les roulements, soulevez la lame horizon-
tale avec les deux mains et retirez-la du roulement se
trouvant sur le côté du moteur qui n'est pas monté.
2. Après avoir tourné la lame horizontale vers l'arrière,
retirez la griffe du roulement côté moteur. Soulevez
ensuite la lame horizontale, et retirez-la.
1.
Lame horizontale
Pliez la lame horizontale
et retirez-la.
1.
Pliez la lame horizontale
et tirez-la.
2.
Tournez la lame
horizontale vers l'arrière.
Soulevez la
griffe du côté
du roulement.
Griffe (soulevez vers le haut)
Lame horizontale
*
* Lorsque la lame horizontale est difficile à retirer, abaissez
lentement la lame horizontale dans le sens de cette
flèche. La lame horizontale sera plus facile à retirer.
2.
Moteur
Fig. 10
Pièce de la griffe
Roulement
Retirez la
lame
horizontale.
Roulement
Fig. 11
