ANTENNA

Si consiglia di utilizzare l'antenna esterna modello ANS433
o ANSGP433 per garantire la massima portata radio.
Collegare il polo caldo dell'antenna al morsetto 20 della
centrale e la calza al morsetto 21.

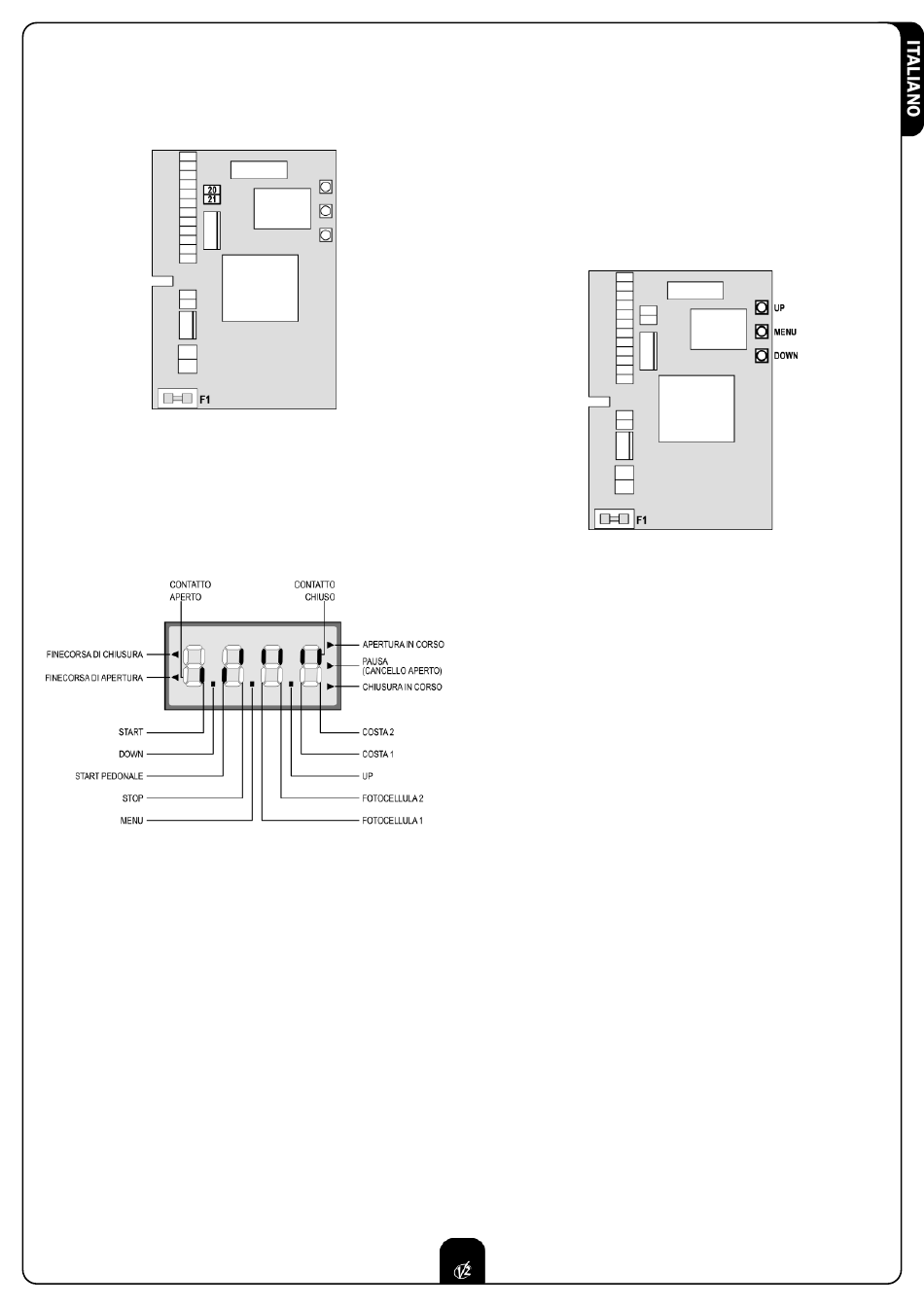

PANNELLO DI CONTROLLO
Quando viene attivata l'alimentazione, la centrale verifica il
corretto funzionamento del display accendendo tutti i segmenti
per 1,5 sec. 8.8.8.8. Nei successivi 1,5 sec. viene visualizzata
la versione del firmware, ad esempio Pr I.I.
Al termine di questo test viene visualizzato il pannello di controllo:
Il pannello di controllo (in stand-by) indica lo stato fisico dei
contatti alla morsettiera e dei tasti di programmazione: se è
acceso il segmento verticale in alto, il contatto è chiuso; se è
acceso il segmento verticale in basso, il contatto è aperto (il
disegno sopra illustra il caso in cui gli ingressi: START, START P ,
FOTO 1, FOTO 2, COSTA 1, COSTA 2 e STOP sono stati tutti
collegati correttamente).
I punti tra le cifre del display indicano lo stato dei pulsanti di
programmazione: quando si preme un tasto il relativo punto si
accende.
Le frecce a sinistra del display indicano lo stato dei finecorsa.
Le frecce si accendono quando il relativo finecorsa indica che il
cancello è completamente chiuso o aperto.
Le frecce a destra del display indicano lo stato del cancello:
• La freccia più in alto si accende quando il cancello è in fase
di apertura. Se lampeggia indica che l'apertura è stata
causata dall'intervento di un dispositivo di sicurezza (costa
o rilevatore di ostacoli).
• La freccia centrale indica che il cancello è in pausa.
Se lampeggia significa che è attivo il conteggio del tempo
per la chiusura automatica.
• La freccia più in basso si accende quando il cancello è in
fase di chiusura. Se lampeggia indica che la chiusura è
stata causata dall'intervento di un dispositivo di sicurezza
(costa o rilevatore di ostacoli).
USO DEI TASTI DOWN MENU E UP PER LA
PROGRAMMAZIONE
La programmazione delle funzioni e dei tempi della centrale
viene fatta in un apposito menu di configurazione a cui si
accede e in cui ci si muove per mezzo dei tasti DOWN, MENU
e UP posti di fianco al display.
Per attivare la modalità di programmazione mentre il display
visualizza il pannello di controllo, tenere premuto il tasto MENU
finchè sul display non compare la scritta dEF.
Il menu di configurazione consiste in una lista di voci configurabili;
la sigla che compare sul display indica la voce attualmente
selezionata. Premendo il tasto DOWN si passa alla voce
successiva; premendo il tasto UP si ritorna alla voce precedente.
Premendo il tasto MENU si visualizza il valore attuale della
voce selezionata e si può eventualmente modificarlo.
L'ultima voce di menu (FinE) permette di memorizzare le
modifiche effettuate e tornare al funzionamento normale della
centrale. Per non perdere la propria configurazione è obbligatorio
uscire dalla modalità di programmazione attraverso questa
voce del menu.
ATTENZIONE: se non si effettua alcuna operazione per più di
un minuto la centrale esce dalla modalità di programmazione
senza salvare le impostazioni e le modifiche effettuate
vengono perse.
Tenendo premuto il tasto DOWN le voci del menu di
configurazione scorrono velocemente, finchè non viene
visualizzata la voce FinE. Analogamente tenendo premuto il
tasto UP le voci scorrono velocemente all'indietro finchè non
viene visualizzata la voce dEF. In questo modo può essere
aggiunta velocemente la fine o l'inizio della lista.
Esistono tre tipologie di voci di menu:
• Menu di funzione
• Menu di tempo
• Menu di valore
9
