Diagnostic et suppression des défauts
150
Erreur
Pas d' a ffichage ou affichage
incomplet des contenus dans le
navigateur web
Configuration avec FieldCare ou
DeviceCare via l' i nterface service
CDI-RJ45 (port 8000)
Flashage du firmware avec
FieldCare ou DeviceCare via
l' i nterface service CDI-RJ45 (via port
8000 ou ports TFTP)
12.2

Informations de diagnostic par LED

12.2.1

Transmetteur

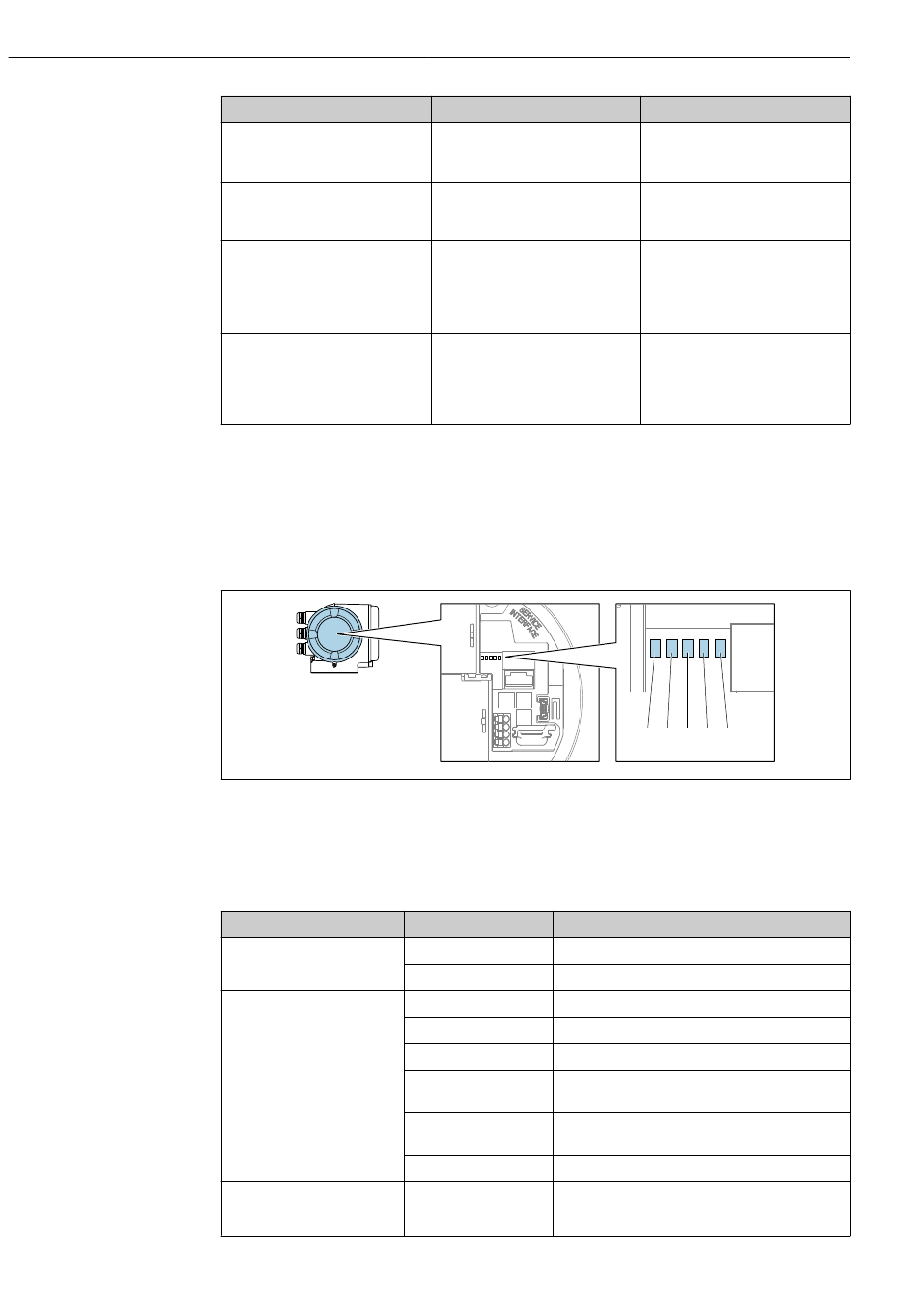

Différentes LED dans le transmetteur donnent des informations sur l' é tat de l' a ppareil.
1 Tension d' a limentation
2 État de l' a ppareil
3 état du réseau
4 Port 1 actif : EtherNet/IP
5 Port 2 actif : EtherNet/IP et interface service (CDI)
LED
1 Tension d' a limentation
2 État de l' a ppareil/état
module (fonctionnement
normal)
2 État de l' a ppareil/état du
module (en cours de
démarrage)
Causes possibles
Réglages de la vue inadaptés.
• JavaScript non activé
• JavaScript non activable
Le pare-feu de l' o rdinateur ou du
réseau empêche la communication
Le pare-feu de l' o rdinateur ou du
réseau empêche la communication
Couleur Signification
Off Tension d' a limentation désactivée ou trop faible.
Vert Tension d' a limentation ok.
Off Défaut Firmware.
Vert État de l' a ppareil ok.
Vert clignotant Appareil non configuré.
Rouge clignotant Un événement de diagnostic avec niveau de
diagnostic "Avertissement" s' e st produit.
Rouge Un événement de diagnostic avec niveau diagnostic
"Alarme" s' e st produit.
Rouge/vert clignotant L' a ppareil redémarre/autotest.
Clignote lentement en Si > 30 secondes : problème avec le boot loader.
rouge
Proline Promag W 300 EtherNet/IP
Solution
Modifier le rapport taille des
caractères/affichage du navigateur
web.
1. Activer JavaScript.
2. Entrer comme adresse IP http://
XXX.XXX.X.XXX/basic.html.
En fonction des réglages du pare-
feu utilisé sur l' o rdinateur ou dans
le réseau, celui-ci doit être adapté
ou désactivé pour permettre l' a ccès
à FieldCare/DeviceCare.
En fonction des réglages du pare-
feu utilisé sur l' o rdinateur ou dans
le réseau, celui-ci doit être adapté
ou désactivé pour permettre l' a ccès
à FieldCare/DeviceCare.
1 2 3 4 5
Endress+Hauser
A0029629
