Pour accéder à la centrale il faut ouvrir la bande en enlevant
le couvercle et en desserrant la vis (A).
Faire ensuite passer les câbles à travers la zone B.
Réaliser les câblages en suivant le schéma ci-dessous.
Les branchements doivent être réalisés uniquement
!
par du personnel qualifié en absence de tension
électrique.

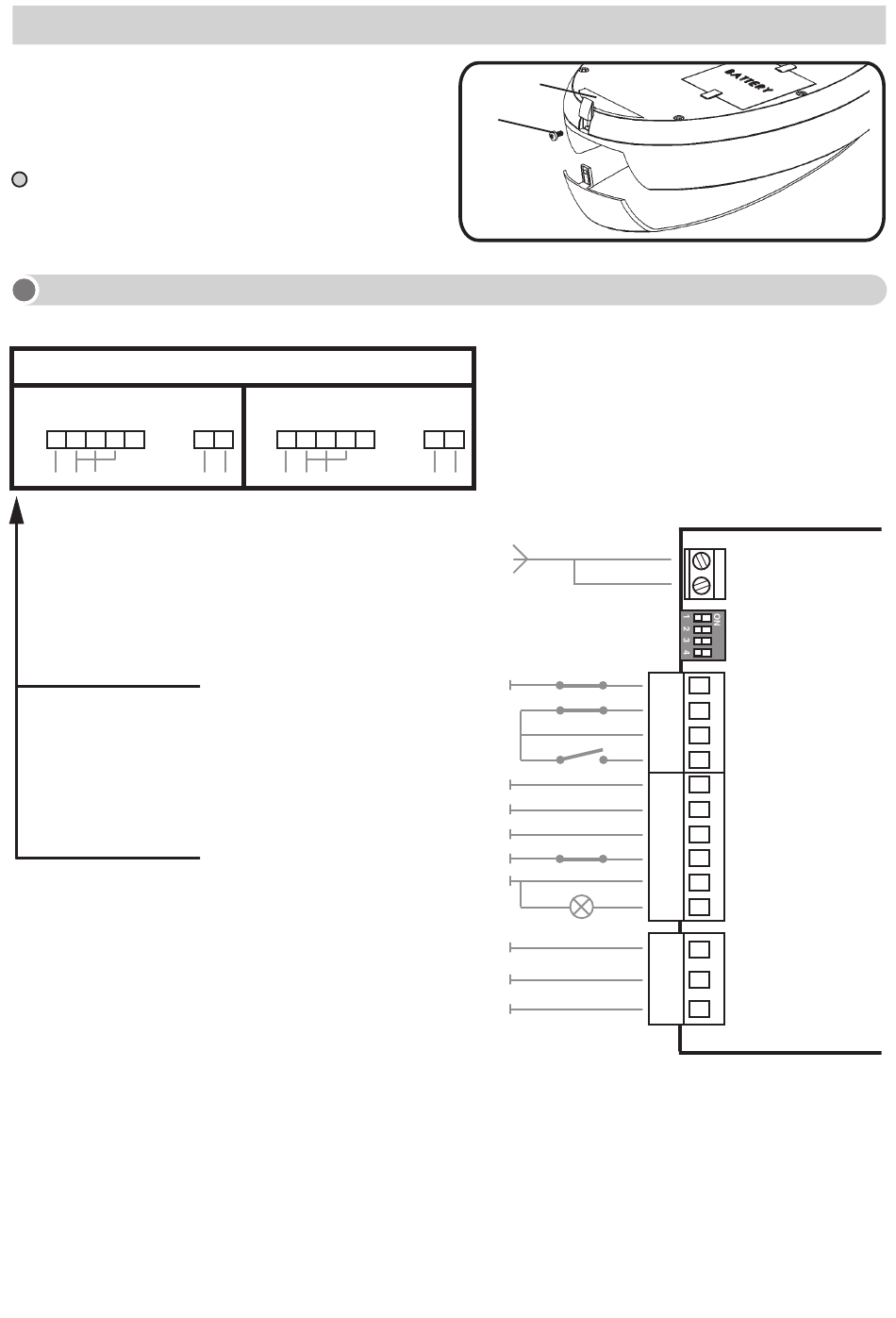

SCHÉMA DES BRANCHEMENTS
CONNEXION PHOTOCELLULES SÉRIE "VIKY"
LIAISON PHOTOCELLULE
DE FERMETURE
+
-
RX
TX
NC
C
NO
9
7
8
BRANCHEMENTS ÉLECTRIQUES
LIAISON PHOTOCELLULE
D' OUVERTURE
+ -
+
-
RX
NC
C
NO
9
7
9
7
1
AME antenne
TRESSE antenne
Contact sécurité en ouverturePHO2
Contact STOP
Commun des bornes 4, 6
Contact START
Alimentation 12Vdc
Auto test des securites (12Vdc)
Commun des bornes 3, 10
Contact sécurité en fermeture PHO1
Alimentation 24Vdc
Clignotant négatif (0 V, max 15W)
Alimentation 230Vac
Alimentation 230 Vac
B
A
+ -
TX
9
7
[14]
[15]
[1]
[2]
[3]
[4]
[5]
[6]
[7]
[8]
[9]
[10]
[11]
[12]
Sol
[13]
