Manipulation
Déconnexion
6-3-3 Programmes de déchargement
Unité d'extension mémoire
EEPROM
Voyant
Bouton UPLOAD+DM
218
D3E Electronique Parc du Grand TROYES 3 Rond Point Winston CHURCHILL 10302 SAINTE SAVINE
Tél: 03 25 71 31 65 Fax: 03 25 74 38 82 Email: electronique@d3e.fr www.d3e.fr
Bit de départ : 1
Bits de données : 7
Bits d'arrêt : 2
Parité : Paire
Débit : 9600 bps

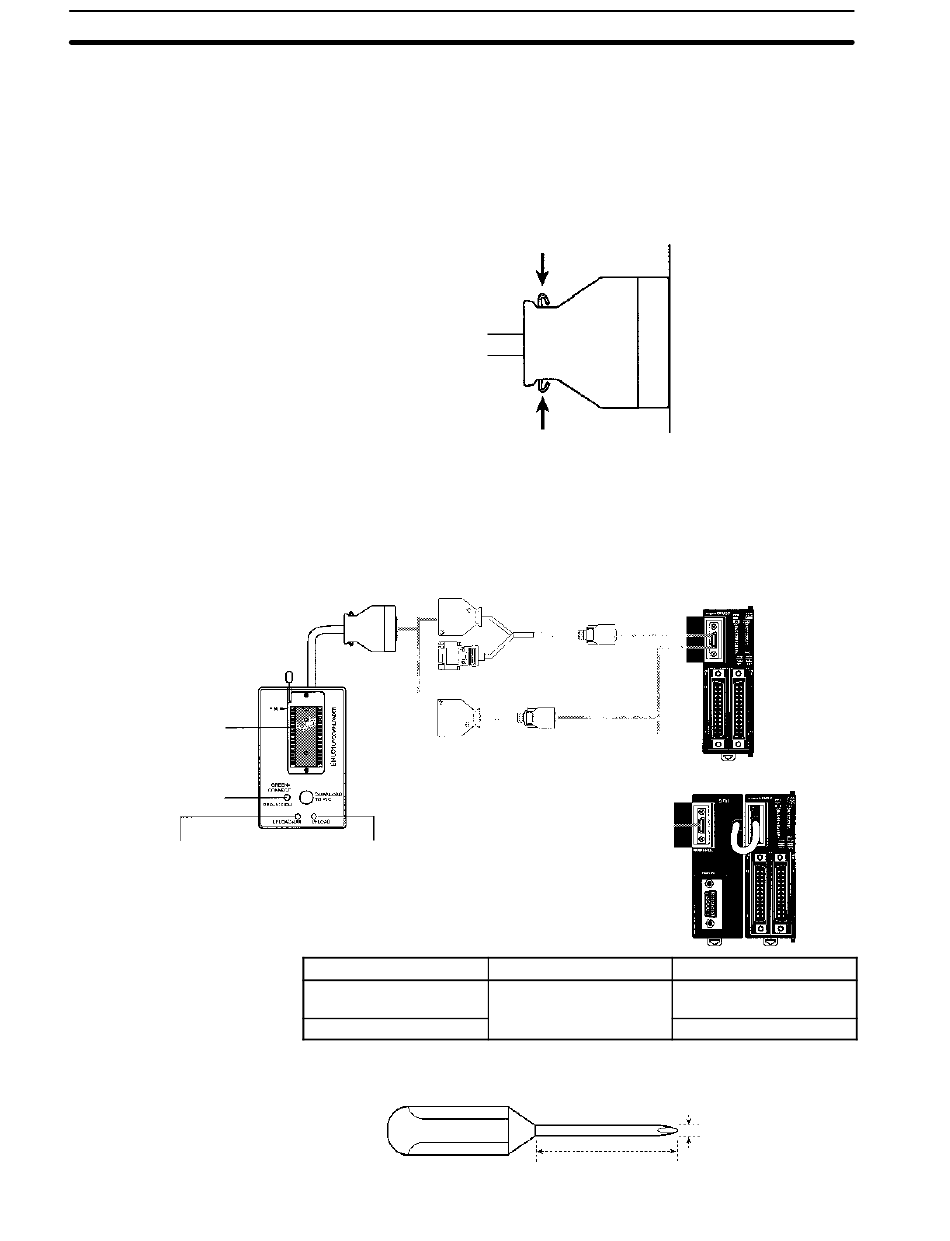

Appuyer sur les languettes haute et basse du connecteur pour déverrouiller le
connecteur et le tirer comme indiqué sur la figure suivante.
Rem. Ne pas essayer de retirer le connecteur en tirant dessus.
Un schéma à contact et le contenu d'une mémoire de données peuvent être
déchargés dans l'EEPROM en utilisant la procédure suivante. Le bouton utilisé
détermine si le contenu de la mémoire de données est déchargé ou non.
Bouton UPLOAD
Bouton
Schéma à contact et
instructions d'extension
DM6144 à 6655
Rem. Utiliser un tournevis Phillips ou un autre outil de diamètre de 3,0 mm maxi. à
lame de longueur de 10 mm mini. pour appuyer le bouton de déchargement.
CPM2C-CN111
CS1W-CN114
CPM2C-CIF01
UPLOAD + DM
Lecture de l'API vers
l'EEPROM.
l'EEPROM.
10 mm min.
Chapitre
6-3
CPM2C
CPM2C
UPLOAD
Lecture de l'API vers
l'EEPROM.
Sans effet
Æ 30 max.
