Connexion au port périphérique
Un micro--ordinateur peut être connecté au port périphérique de l'UC par un
adaptateur CQM1-CIF02. L'adaptateur CQM1-CIF02 dispose d'un connecteur
sub-D 9 broches.
CQM1-CIF02 (3,3 m)
Rem.
1. Les câbles de connexion CS1W-CN226/626 peuvent être utilisés, mais les
câbles de connexion CS1W-CN225/625 et CS1W-CN227/627 ne peuvent
pas l'être.
2. Le câble de connexion CQM1-CIF11 ne peut pas être utilisé. (S'il y en a un
de connecté, le CPM2C ne le reconnaîtra pas ; l'API entrera en mode RUN
au démarrage si la configuration de l'API (DM 6600) est réglée pour que le
commutateur de mode de la console de programmation controle le mode de
démarrage.)
3. Se réferer au Chapitre 4 Utilisation des appareils de programmation pour
des détails sur le logiciel de support qui peut être utilisé avec le CPM2C.

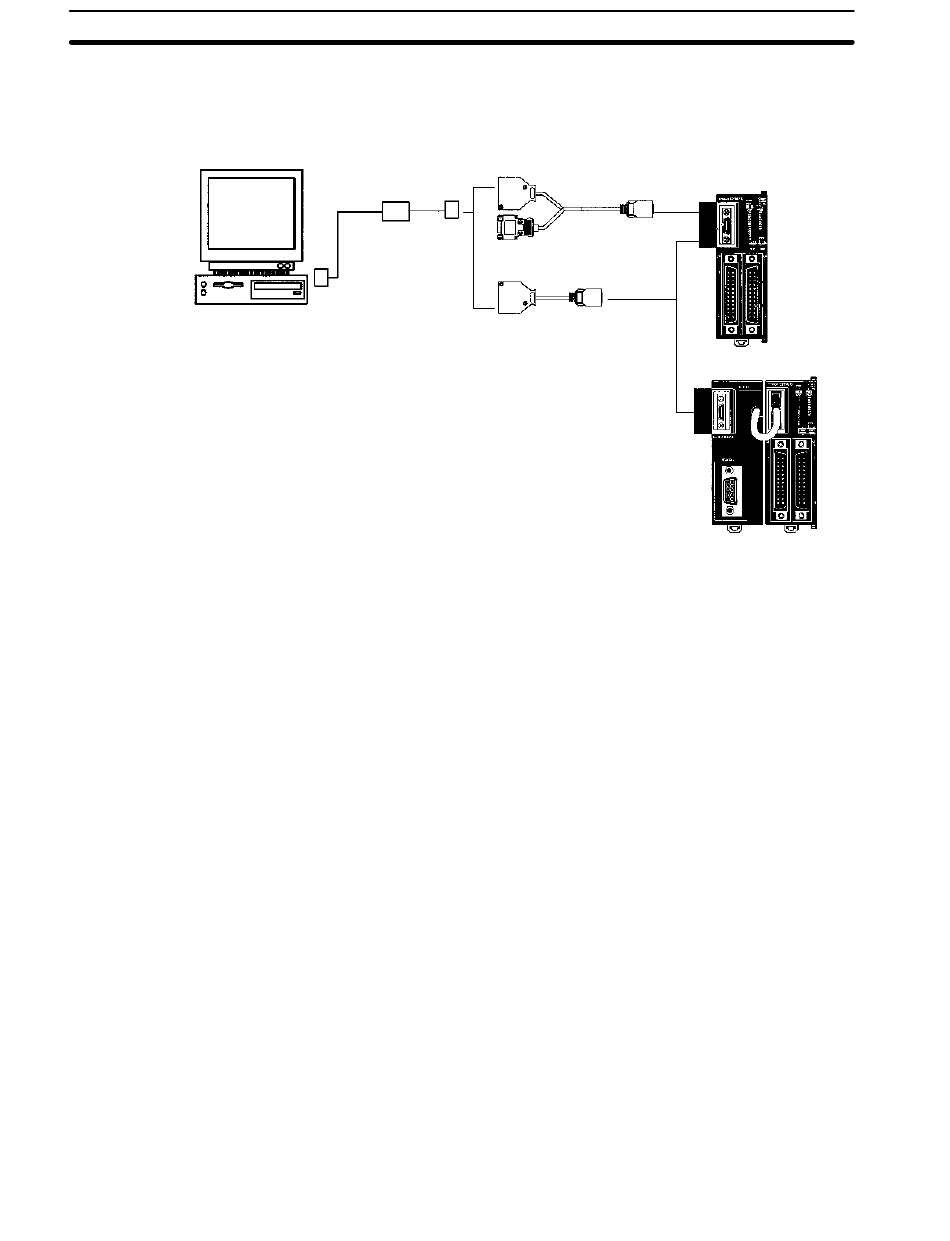

Port périphérique
CPM2C-CN111 (0,15 m)
CS1W-CN114 (0,05 m)
CPM2C-CIF01
Chapitre
3-4
UC CPM2C
