INSTALLAZIONE
®
SCATOLA ARIA

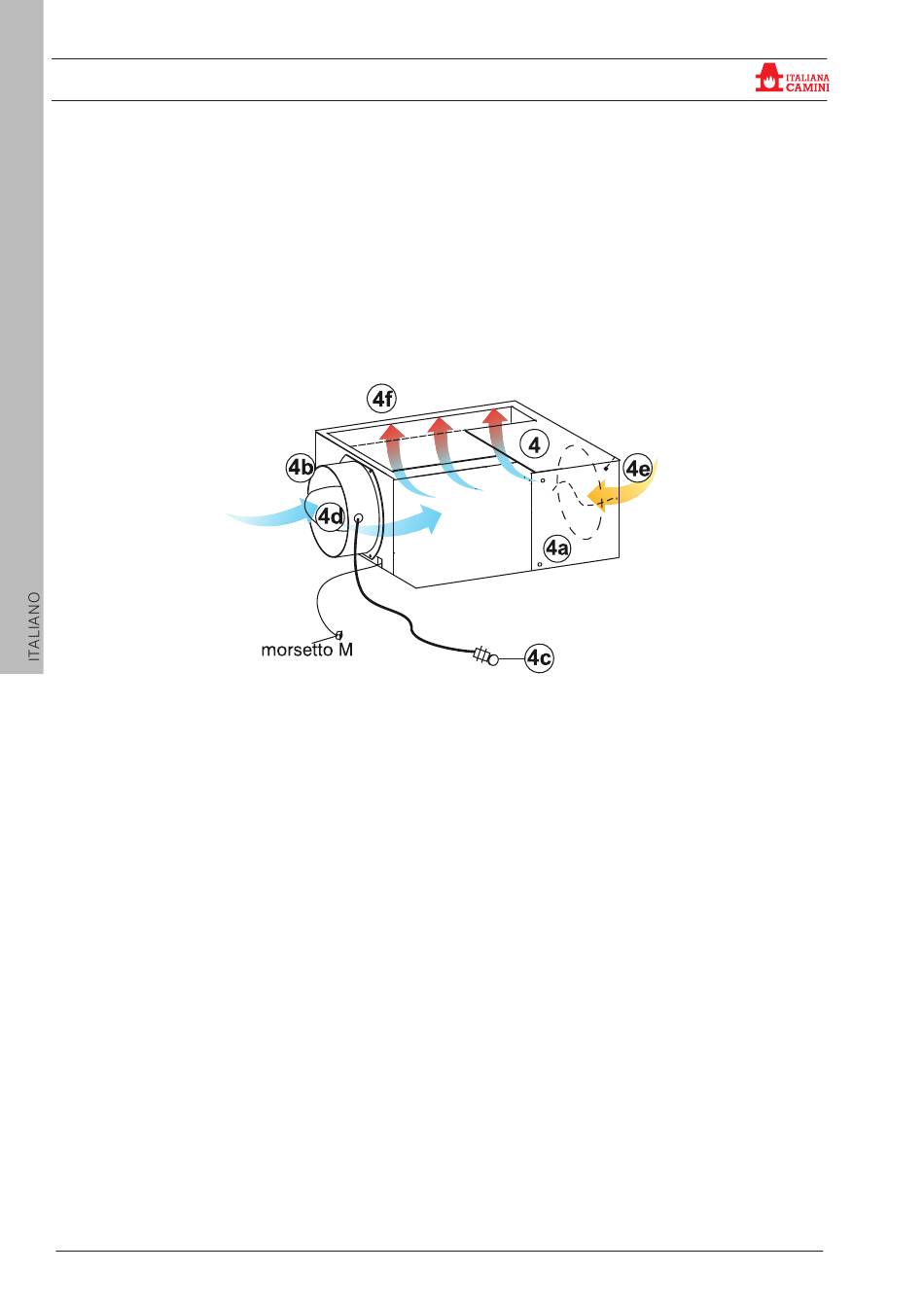

Per comprendere le modalità di installazione indicate di seguito, indichiamo il funzionamento della scatola aria
presente sotto il prodotto.
L'aria viene prelevata dall'esterno e miscelata con quella interna tramite un meccanismo con comando a filo.
Nella versione a convezione naturale la scatola (4) non ha in dotazione il ventilatore (V), il regolatore e la sonda
Azionando il comando (4c) - pomello tirato - l'aria esterna giunge all'interno del raccordo (4b) dove si miscela con
l'aria aspirata dall'ambiente attraverso l'apertura (4e).
L'aria giunge poi attraverso l'apertura (4f) nell'intercapedine del caminetto, dove si riscalda per uscire dalle bocchette
sulla controcappa.
