Guida all'installazione di AXIS Q7424-R
Funzione
Pin
Configurabile
3 - 6
(ingresso o
uscita)
Nota:
Collegare i segnali in base ai numeri sulla morsettiera e alla descrizione nell'immagine qui sopra;
quindi ruotare il connettore di 180° e collegare l'unità.
Connettore RS-485/RS-422 - Due morsettiere da 2 pin per l'interfaccia seriale RS-485/R-422,
utilizzate per il controllo di dispositivi ausiliari come le telecamere PTZ.
La porta seriale RS-485/RS-422 può essere configurata per supportare:
RS-485 a due fili, half-duplex
RS-485 a quattro fili, full-duplex
RS-422 a due fili, simplex
Comunicazione full-duplex punto a punto con RS-422 a quattro
fili
Funzione
RS-485/RS-422 RX/TX A
RS-485/RS-422 RX/TX B
RS-485/RS-422 TX A
RS-485/RS-422 TX B
Nota:
Collegare i segnali in base alle lettere sulla morsettiera e alla descrizione nell'immagine qui sopra;
quindi ruotare il connettore di 180° e collegare l'unità.
Alloggiamento per schede di memoria SD - La scheda di memoria SD può essere utilizzata come
unità di memorizzazione rimovibile per la registrazione locale.
Connettore BNC - Può essere collegato a un cavo video coassiale da 75 Ohm (della lunghezza
massima di 250 metri).
Nota:
Per ciascun ingresso video da 75 Ohm, è possibile abilitare/disabilitare la terminazione video tramite la
pagina web del prodotto Setup > Video & Audio > Video (1, 2, 3, or 4) > Camera Settings. Per
impostazione predefenita, queste terminazioni sono abilitate. Se il prodotto è collegato in parallelo ad
altre apparecchiature, è consigliabile abilitare la terminazione solo per l'ultimo dispositivo della catena
del segnale video in modo da ottenere un video di ottima qualità.
Note
Ingresso digitale: collegare a terra (GND) per
attivarlo oppure lasciarlo isolato (o scollegato)
per disattivarlo.
Ingresso digitale - Connessione interna a terra
quando attivo, isolato (scollegato) quando
inattivo. Se si utilizza un relè esterno, è
necessario collegare un diodo in parallelo al
carico per proteggere il dispositivo da
sovratensioni transitorie.
Pin
Note
1
(RX) per RS-485/RS-422 full-duplex
(RX/TX) per RS-485 half-duplex
2
3
(TX) per RS-485/RS-422 full-duplex
4

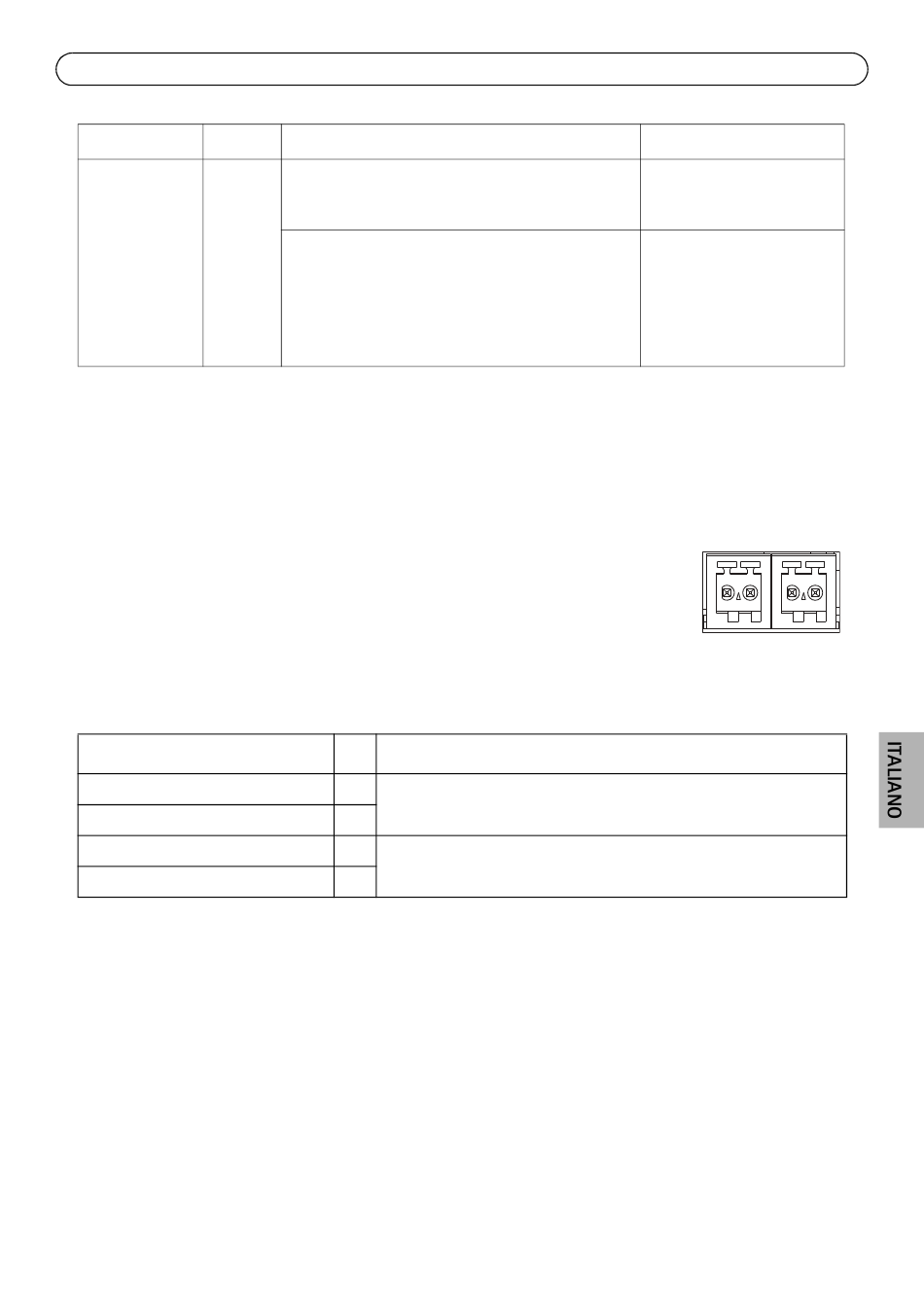

Pagina 63
Specifiche
Da 0 a +30V CC
Carico massimo = 100mA
Tensione massima = + 30
V CC
RS-485/422
RS-485/422
RX/TX
RX/TX
T X
1 2
3 4
A B
A B
