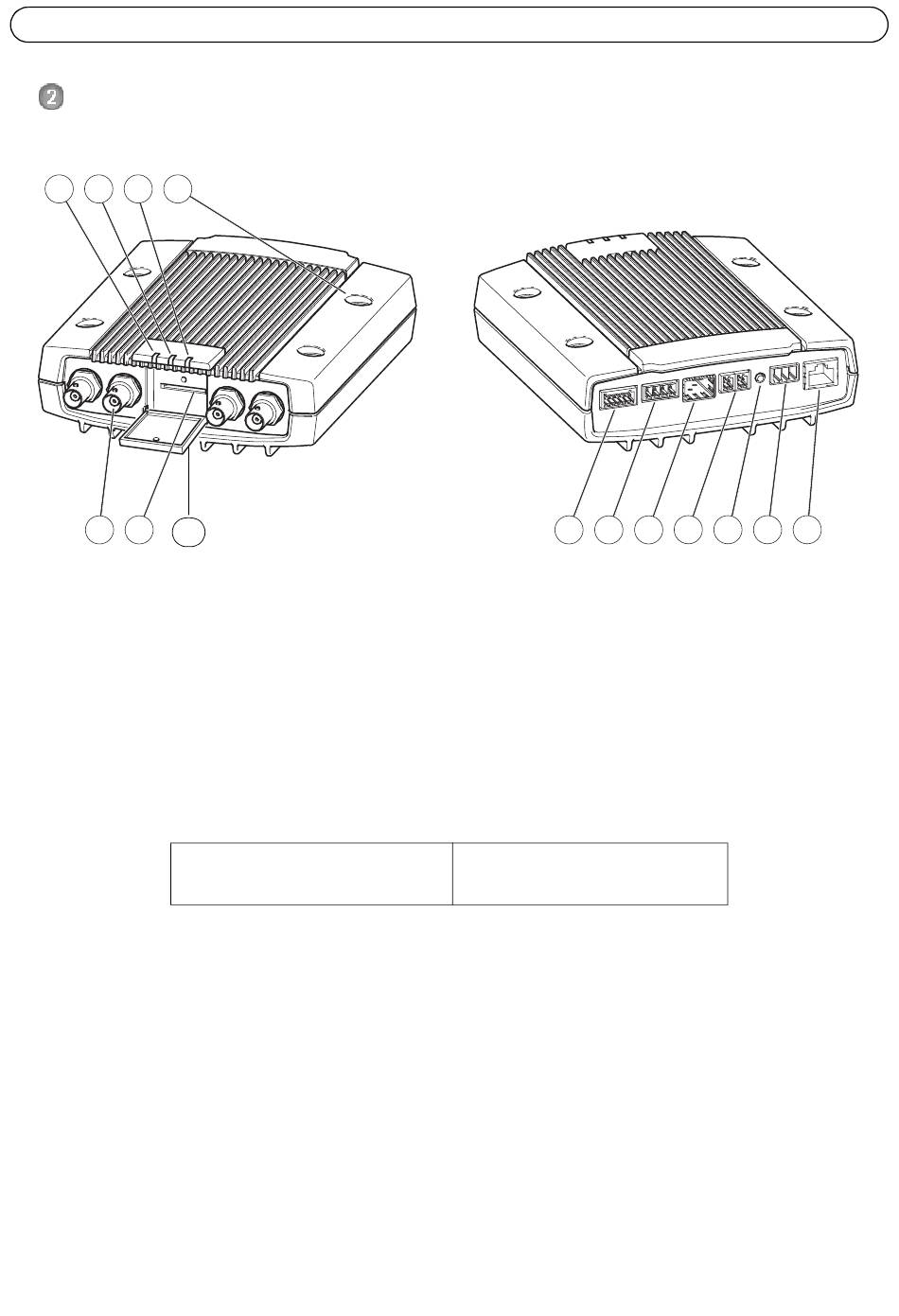

Panoramica dell'hardware
Vista anteriore
1 2 3 4
5 6
14
1. LED indicatore di alimentazione
2. LED indicatore di stato
3. LED indicatore di rete
4. Fori di montaggio
5. Connettori di ingresso video
6. Alloggiamento per schede di memoria SD
7. Connettore I/O
Dimensioni
AXIS Q7424-R
AXIS Q7424-R Guida all'installazione
Vista posteriore
7 8 9
8. Connettori audio
9. Connettore SFP
10. Connettore RS-485/RS-422
11. Pulsante di comando
12. Connettore di alimentazione
13. Connettore di rete (PoE)
14. Coperchio scheda di memoria SD
H x L x P = 45 x 135 x 167 mm
Peso = 0,8kg
10 1 1 12 13
