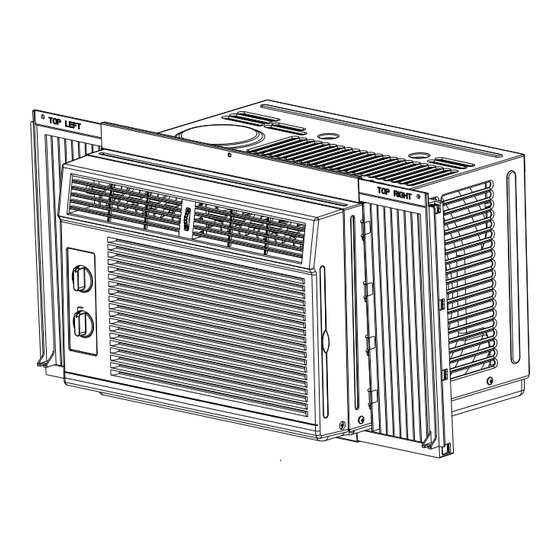

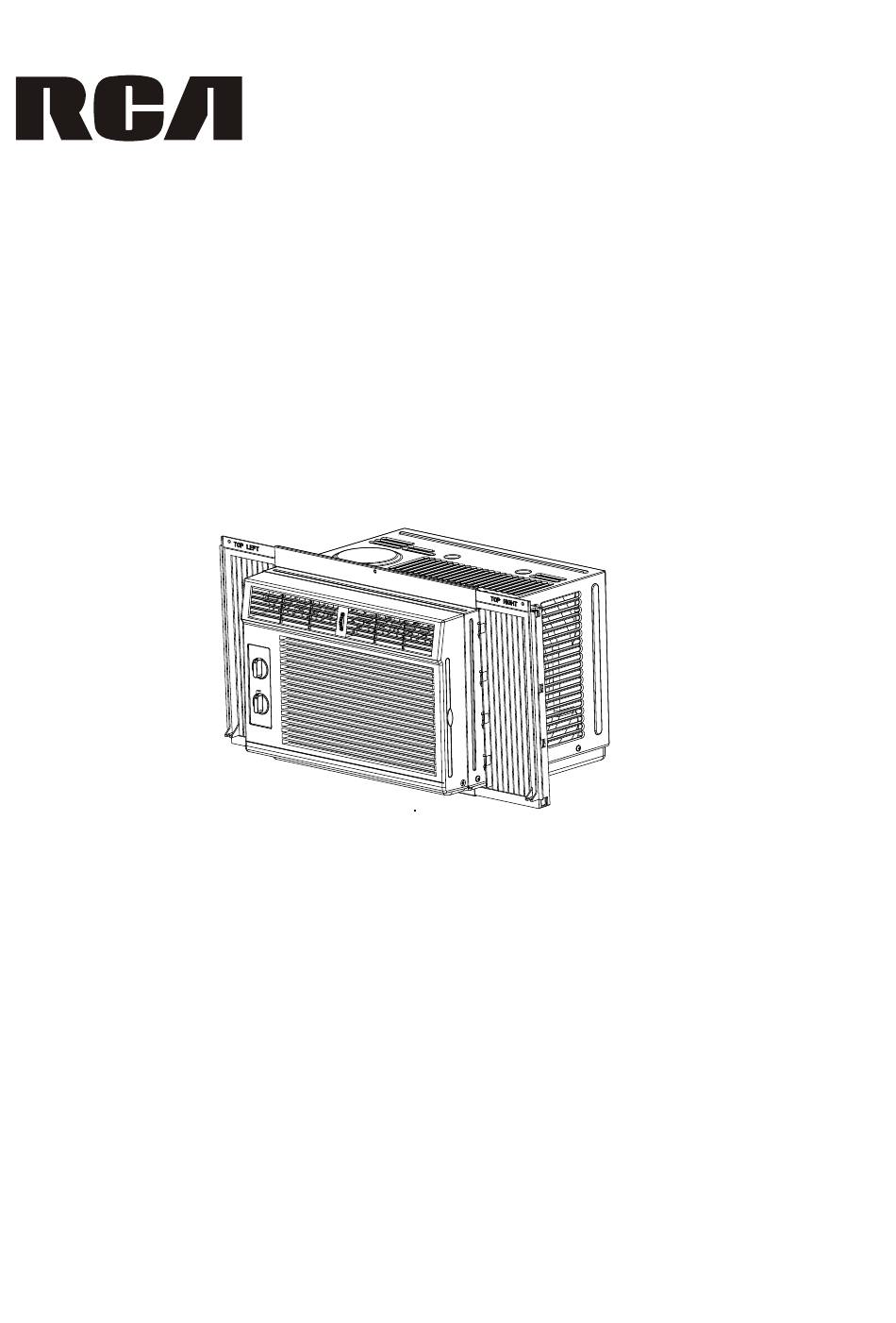

AIR CONDITIONER
(WINDOW TYPE)
OWNER'S MANUAL
MODEL:RACM5002
Please read this owner's manual carefully and thoroughly before
installing and operating your room air conditioner.
Please retain this owner's manual for future reference after reading it
thoroughly.
??
KC-E5

Publicité

Table des Matières
loading

Sommaire des Matières pour RCA RACM5002

  • Page 1 AIR CONDITIONER (WINDOW TYPE) OWNER'S MANUAL MODEL:RACM5002 Please read this owner’s manual carefully and thoroughly before installing and operating your room air conditioner. Please retain this owner’s manual for future reference after reading it thoroughly. KC-E5...
  • Page 2: Table Des Matières

    CONTENTS Contents....................1 Safety Precautions..................2 Before Operation ..................5 Introduction .....................6 Installation....................8 Window Requirements ..............8 Preparation of Chassis..............9 Unit Installation................10 Removal from Window...............11 Operating Instructions................12 Operation Panel................12 Function Specifications .............12 Maintenance ..................13 Troubleshooting..................14 French Manual ..................16...
  • Page 3: Safety Precautions

    SAFETY PRECAUTIONS WARNING Installation Do not modify or extend Don’t use a power cord, a Always ground the the power cable. plug or a loose socket product. which is damaged. • There is risk of fire or • There is risk of fire or •...
  • Page 4 SAFETY PRECAUTIONS Turn off the main power Turn off the power and Ventilate the room well when switch when not using it for breaker firstly when using this appliance a long time. cleaning the unit. together with a stove, etc. •...
  • Page 5 SAFETY PRECAUTIONS Do not drink water drained Do not step on the Always insert the filter from air conditioner. indoor/outdoor unit and do securely. not put anything on it. Clean it every two weeks. • Operation without filters will • It may cause an injury •...
  • Page 6: Before Operation

    BEFORE OPERATION Preparation for Operation 1. Contact an installation specialist for installation. 2. Plug in the power cord properly. 3. Use a dedicated circuit. Overloading the line could create a fire hazard. 4. Do not use an extension cord. 5. Do not start/stop operation by plugging/unplugging the power cord. 6.
  • Page 7: Introduction

    INTRODUCTION How and Why Your room air conditioner provides the following functions to make hot weather living more comfortable: 1.Cools and circulates the room air. 2.Lowers humidity by removing excess moisture. 3.Filters out summertime dust, dirt, and some airborne impurities. The air conditioner performs these functions by drawing the room air through a filter which traps dust and dirt particles.
  • Page 8 INTRODUCTION At times using the high fan setting to circulate the room air may make it comfortable even though you do not set the air conditioner to cool the air. This will save your cost of use. Features 1. Cabinet 2.
  • Page 9: Installation

    INSTALLATION ITEM NAME OF PARTS Q’TY SCREW(ST4X10FT) SCREW(ST4X16FT) GUIDE PANEL(LEFT) GUIDE PANEL(RIGHT) UPPER GUIDE FOAM STRIP(Adhesive backed) FOAM STRIP(Not adhesive backed) FIG.3 Attention: For detailed content of accessories, please take our package as major reference. REQUIRED TOOLS: Tight fitting gloves Standard screwdriver Pliers Sharp knife...
  • Page 10: Preparation Of Chassis

    INSTALLATION PREPARATION OF CHASSIS UPPER GUIDE Fasten the upper guide(ITEM E) on the top of the air conditioner with 3 screws (ITEM A) as shown in FIG.5. ITEM A FIG.6 T SHAPE GROOVE FIG.5 SIDE CURTAINS Pull the curtains and make them fit into the T shape groove from the top down, then insert and push the frame into the guides of the air conditioner, as shown in FIG.6.
  • Page 11: Unit Installation

    INSTALLATION UNIT INSTALLATION Caution: During the following step, hold unit firmly until window sash is lowered to top channel behind side panel frames. Personal injury or property damage may result if unit falls from window. INSTALL THE AIR CONDITIONER ON THE WINDOW Carefully lift the air conditioner and slide it into the open window.
  • Page 12: Removal From Window

    INSTALLATION IF AIR CONDITIONER IS BLOCKED BY STORM WINDOW FRAME Proper clearance enhances the cooling efficiency of the unit and prevents heat radiation of the condenser. If storm window presents interference, fasten a 2 wide wood strip to the inner window sill across the full width of the sill.
  • Page 13: Operating Instructions

    OPERATING INSTRUCTIONS OPERATION PANEL FUNCTION SPECIFICATIONS Operation Thermostat Coolest Cool High Cool Cool High : Turns the air conditioner off. Thermostat will automatically control the temperature of the room. FAN HIGH : Turns on the fan at high speed without T urn the thermostat control clockwise for lower cooling.
  • Page 14: Maintenance

    MAINTENANCE TURN THE AIR CONDITIONER OFF AND REMOVE THE PLUG FROM THE POWER OUTLET. Air Filter Cleaning The air filter should be checked at least twice a month to see if cleaning is necessary. Trapped particles in the filter will build up and block the airflow. This reduces the cooling capacity and also causes an accumulation of frost on the cooling evaporator.
  • Page 15: Troubleshooting

    TROUBLE SHOOTING BEFORE CALLING FOR SERVICE Check the following list to be sure a service call really necessary. A quick reference to this manual may help you avoid an unneeded service call. THE AIR CONDITIONER WILL NOT OPERATE Then... Check if... Wall plug disconnected.
  • Page 16 TROUBLE SHOOTING TROUBLE DISPLAY Er : indicates malfunction of the room temperature resistance. En : indicates malfunction of the pipe temperature resistance. Ed : indicates malfunction of anti-icing protection. E1: air filter clean.
  • Page 17 CLIMATISEUR D'AIR — CONSIGNES DE SÉCURITÉ Votre sécurité et celle des autres est très importante. Nous donnons de nombreux messages de sécurité importants dans ce guide et sur votre appareil. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer. Voici le symbole d'alerte de sécurité.
  • Page 18 8) Ne placez aucun objet sur le dessus de l'appareil. 9) Ne faites jamais fonctionner un climatiseur d'air dont les filtres ne sont pas installés. 10) Ne vous servez pas du climatiseur d'air près d'un bain, d'une douche ou d'un lavabo. CONSERVEZ CES INSTRUCTIONS ATTENTION! Si le climatiseur d'air a été...
  • Page 19 Instructions importantes Veuillez conserver ce guide dans un endroit sûr. N'utilisez aucun liquide ou produit de nettoyage en aérosol pour nettoyer cet appareil. Servez-vous d'un linge humide. Ne déversez jamais de liquide sur le panneau de commande. Cela pourrait entraîner une commotion électrique aux pièces électroniques internes et les mettre hors d'état ou entraîner leur mauvais fonctionnement.
  • Page 20 Exigences concernant le lieu d'installation Exigences en matière d'électricité IMPORTANT : Conformez-vous à l'ensemble des codes et des ordonnances en vigueur. Inspectez l'endroit où l'installation sera AVERTISSEMENT effectuée. Assurez-vous d'avoir en main tout le nécessaire pour mener à bien l'installation. Recommandations concernant l'endroit choisi pour faire l'installation : Une prise électrique mise à...
  • Page 21 Cordon d'alimentation AVERTISSEMENT REMARQUE : Votre climatiseur d'air peut différer du modèle illustré. Risque d'électrocution Branchez l'appareil à une fiche tripolaire mise à la terre. Ne retirez pas la broche de mise à la terre. N'utilisez pas d'adaptateur. N'utilisez pas de rallonge électrique. A.
  • Page 22 REMARQUE : Votre climatiseur peut différer du modèle illustré. Préparez la fenêtre pour l'installation Mesurez la largeur de l'ouverture de la fenêtre. Tracez une ligne de démarcation du centre sur l'appui de fenêtre intérieur. A. Vis A. Glissière supérieure Largeur de l'ouverture de fenêtre Ligne de démarcation du centre INSTALLATION PANNEAUX EXTENSIBLES)
  • Page 23 Positionnement du climatiseur Fixation des panneaux extensibles à la fenêtre AVERTISSEMENT Déployez le panneau gauche jusqu'à ce qu'il s'emboîte dans la glissière latérale. Risque de poids excessif Utilisez une mèche de po pour percer un avant-trou par le Le déplacement et l'installation de l'appareil doivent se trou supérieur du panneau extensible dans le châssis de la faire à...
  • Page 24 Installation des ferrures de DANS LE CAS OÙ CLIMATISEUR EST blocage des panneaux BLOQUÉ PAR UN CONTRE-CHÂSSIS extensibles Ajoutez des pièces de bois comme le montre la figure 6, ou ôtez le contre-châssis avant d'installer le climatiseur. Si le cadre du contre-châssis doit demeurer en place, assurez-vous que les orifices d'évacuation ne soient ni calfatés, ni bouchés par de la peinture.
  • Page 25 ENTRETIEN DU CLIMATISEUR Votre nouveau climatiseur est conçu pour vous procurer de nombreuses années de service dévoué. Cette partie vous enseigne comment nettoyer et entretenir votre climatiseur adéquatement. Nettoyage du filtre à air Le filtre à air est amovible, ce qui facilite le nettoyage. La propreté...
  • Page 26 DÉPANNAGE Avant d'appeler pour de l'entretien, essayez de mettre en pratique les conseils suggérés suivants pour voir si vous pouvez régler le problème sans l'aide d'un tiers. Le cordon d'alimentation s'est déclenché (le bouton Le climatiseur ne fonctionne pas Reset s'est déclenché). Appuyez sur RESET, puis relâchez-le (attendez d'entendre un déclic;...
  • Page 27 Le climatiseur passe trop souvent de la marche à Vous utilisez une rallonge électrique. N'utilisez pas de rallonge sur cet appareil ou sur tout autre appareil. l'arrêt et ne refroidit pas la pièce en mode refroidissement. Vous essayez de redémarrer le climatiseur trop tôt après l'avoir mis à...
