OPT118

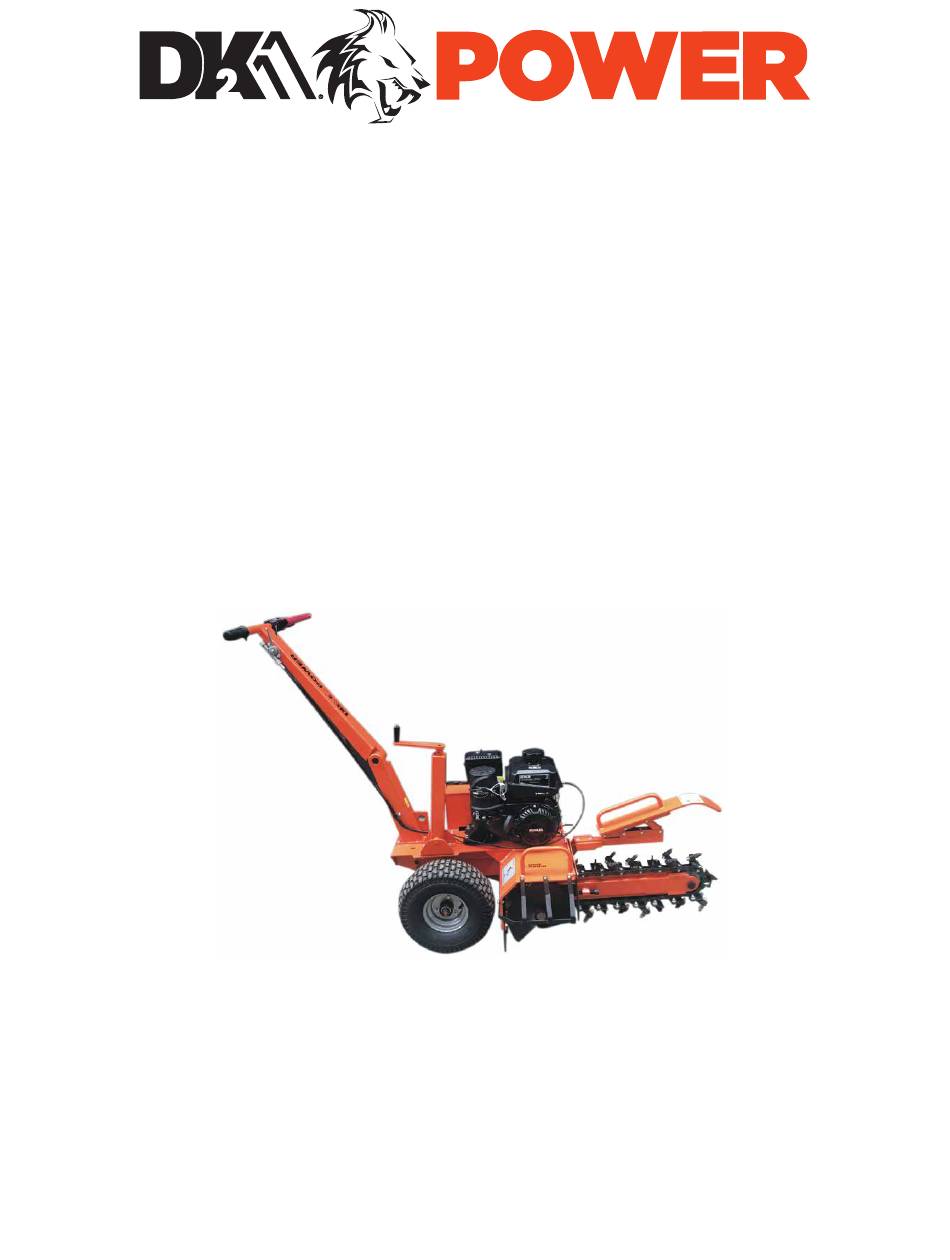

18" TRENCHER
18" CUTTING DEPTH • DIRECT DRIVE AUGER • 7 HP KOHLER® ENGINE
STEP 1
ASSEMBLY GUIDE
DK2 USA WEST
DK2 CORPORATE HEAD OFFICE
DK2 USA EAST
4301 S VALLEY VIEW BLVD. SUITE 10-11
1080 CLAY AVENUE, UNIT 2
3750 SOUTH AVENUE, NORTH UNIT
LAS VEGAS, NEVADA
BURLINGTON, ONTARIO
TOLEDO, OHIO
89103 USA
L7L0A1 CANADA
43615 USA
PARTS AND SERVICE 702-331-5353 • WWW.DK2POWER.COM

Chapitres

Table des Matières
loading

Manuels Connexes pour DK2 POWER OPT118

Sommaire des Matières pour DK2 POWER OPT118

  • Page 1 OPT118 18” TRENCHER 18” CUTTING DEPTH • DIRECT DRIVE AUGER • 7 HP KOHLER® ENGINE STEP 1 ASSEMBLY GUIDE DK2 USA WEST DK2 CORPORATE HEAD OFFICE DK2 USA EAST 4301 S VALLEY VIEW BLVD. SUITE 10-11 1080 CLAY AVENUE, UNIT 2...
  • Page 23 OPT118 EXCAVATEUR DE TRANCHÉES DE 18 POUCES PROFONDEUR DE COUPE DE 18 POUCES ENTRAÎNEMENT DIRECT DE LA TARIÈRE MOTRICE KOHLER DE 7CV STEP 1 ASSEMBLY GUIDE DK2 USA OUEST SIÈGE SOCIAL CORPORATIF DK2 DK2 USA EST 4301 S VALLEY VIEW BLVD. SUITE 10-11...
  • Page 24 TABLE DES MATIÈRES Vérifiez l’emballage ..............................25 Assemblage de la poignée ............................26 Poignée de contrôle de profondeur ........................27 Barre d’entraînement à chaîne ..........................28 Installation de la chaîne ............................... 29 Installation de la barre de sécurité ........................... 30 Garde de tarière ................................

  • Page 25: Vérifiez L'emballage

    REMARQUE: LORS DE L’INSPECTION DES PIÈCES, SI VOUS TROUVEZ DES DOMMAGES OU DES PIÈCES MANQUANTES, VEUILLEZ APPELER DK2 POWER AU 702-331-5353 OU CONTACTEZ-NOUS VIA NOTRE SITE WEB WWW.DK2POWER.COM. NOUS VOUS REMPLACERONS GRATUITEMENT TOUTES LES PIÈCES MANQUANTES.
  • Page 26 ÉTAPE 2 MONTAGE DE LA POIGNÉE Assemblez d’abord la poignée INSTALLER avec le matériel fourni pour la poignée...

  • Page 27: Poignée De Contrôle De Profondeur

    ÉTAPE 3 POIGNÉE DE CONTRÔLE DE PROFONDEUR Fixez la poignée de contrôle de profondeur. Tournez la poignée pour régler la profondeur...

  • Page 28: Barre D'entraînement À Chaîne

    ÉTAPE 4 BARRE D’ENTRAÎNEMENT À CHAÎNE Faites glisser la barre d’entraînement à chaîne sur le support comme illustré. Les boulons à tête cylindrique seront resserrés plus tard après l’installation de la chaîne. Ajustez la barre même après l’installation de la chaîne...

  • Page 29: Installation De La Chaîne

    ÉTAPE 5 INSTALLER LA CHAÎNE LAISSEZ 1 POUCE D’ESPACE STEP 1: PLACER LA CHAÎNE SUR LES STEP 2: INSTALLATION DE LA PLAQUE DE PIGNONS CHAÎNE STEP 3: INSTALLATION DU JOINT DE LA STEP 4: INSTALLATION DE LA PLAQUE À PLAQUE DE CHAÎNE CHAÎNE AVEC ÉPINGLES STEP 5: FINITION DE L’INSTALLATION DU STEP 6: SERRER TOUS LES BOULONS...
  • Page 30 ÉTAPE 6 INSTALLER LA BARRE DE SÉCURITÉ Installez la barre de sécurité avec 2 boulons fournis dans les trous de montage...

  • Page 31: Garde De Tarière

    ÉTAPE 7 GARDE DE LA TARIÈRE Installez la protection de la tarière avec les boulons fournis dans les trous de montage.
  • Page 32 ÉTAPE 8 FONCTIONNEMENT, SÉCURITÉ ET MAINTENANCE DU MOTEUR Installez la protection de la tarière avec les boulons fournis dans les trous de montage. VERROUILLAGE À CLÉ GAZ - UTILISATION D’UNE ESSENCE À INDICE D’OCTANE MOYEN OU SUPÉRIEUR ÉTRANGLEUR - GAUCHE EST ON / DROIT EST OFF (POSITION DE FONCTIONNEMENT) COMMUTATEUR À...

  • Page 33: Schéma Et Les Pièces

    SCHÉMA ET PIÈCES SYSTÈME DE CHAÎNE Spécification Spécification Cadre principal Capuchon d’engrenage Plaque d’axe de chaîne Entretoise de chaîne Barrure de chaîne Roulement à billes 6204 Goupille Engrenage avant Lame Écrou M20 Chaîne Adaptateur de chaîne Boulon M20 Couvercle de la chaîne Support de couvercle de chaîne Tuyau carré...

  • Page 34: Système D'engrenage

    SCHÉMA ET PIÈCES SYSTÈME D’ENGRENAGE Spécification Spécification Cadre principal Entretoise de bride de roulement conique Plaque d’axe de chaîne Partie supérieure du roulement conique Arête Base de roulement conique Entretoise d’arête 70 joint torique Équipement arrière 72 clips extérieurs Axe d’engrenage Entretoise de roulement conique 8 X 7 chemin de clé...
  • Page 35 SCHÉMA ET PIÈCES SYSTÈME DE CONDUITE Spécification Spécification Cadre principal Poulie Engrenage avant 5 X 5 chemin de clé Roue d’engrenage Axe de poulie Chaîne de transmission Roulement à billes Embrayage Couvercle de roulement à billes Courroie Bloc d’alignement pour roulement avec siège Couvercle de courroie...

  • Page 36: Système De Contrôle De La Profondeur

    SCHÉMA ET PIÈCES SYSTÈME DE CONTRÔLE DE PROFONDEUR Spécification Spécification Cadre principal Support (gauche- droite) plaque d’axe de chaîne Espaceur Goupille fendue Manivelle Goupille Tube ajustement de tige extérieur Tige de changement de vitesse Vis trapézoïdale Poignée de contrôle de profondeur Roulement à...

  • Page 37: Cadre Principal

    SCHÉMA ET PIÈCES CADRE PRINCIPALES Spécification Spécification Cadre principal Rondelle 20 Couvercle de la poignée Roue Câble d’accélérateur Roue à cliquet Poignée supérieure Bras d’angle Boulon M16 Interrupteur d’extinction Poignée inférieure Écrou M20 Support de protection de butée Support (gauche- droite)
  • Page 38 SCHÉMA ET PIÈCES ASSEMBLAGE CLIQUET Spécification Spécification Plaque d’axe de chaîne goupille Goupille fendue Écrou M10 Adaptateur de chaîne Cadre d’arrêt Boulon M12 Ressort Écrou M12 Vis à tête M10 Roue à cliquet droite Vis M10 x 30 Roue à cliquet gauche...
  • Page 39 SCHÉMA ET PIÈCES MONTAGE COMPLET...
  • Page 40 SCHÉMA ET PIÈCES FULL PARTS LIST Spécification Spécification cadre principal couvercle de la poignée plaque d’axe de chaîne câble d’accélérateur Barrure à chaîne poignée supérieure goupille Boulon M16 lame poignée inférieure chaîne rondelle 50 Boulon M20 roue capuchon d’engrenage roue à cliquet entretoise de chaîne bras d’angle Roulement à...

  • Page 41: Opération

    OPÉRATION AVANT DE COMMENCER Dégagez la zone de toutes les personnes et biens qui pourraient être endommagés. PENSEZ À LA SÉCURITÉ. Les pierres du sol peuvent être des projectiles et peuvent causer des blessures. Portez des lunettes de sécurité, une protection auditive et des gants. NE wear PAS de vêtements amples qui pourraient se coincer dans les pièces mobiles de la machine, uniquement de la terre de tranchée et du sable.

  • Page 42: Démarrage Rapide Et Dépannage

    OPÉRATION DÉMARRAGE RAPIDE ET DÉPANNAGE CONFIGURATION DE DÉMARRAGE RAPIDE • Ajouter de l’huile 10W30 au moteur • Ajouter du gaz • Zone de contrôle de sécurité et utiliser des lunettes de sécurité, des gants, une protection auditive • Verrouillez la barrure de sécurité manuelle •...

  • Page 43: Garantie

    CE QUI EST COUVERT - MOTEUR 3 ANS ET GARANTIE COMMERCIALE 1 AN INCLUSE Detail K2 Inc. garantit à l’acheteur d’origine que le modèle OPT118 sera exempt et exempt de défauts de fabrication de fabrication et de matériaux dans des conditions d’utilisation et de service normales pendant une période d’un (1) an à compter de la date d’achat d’origine. Si un (1) an à compter de la date d’achat d’origine, cet OPT118 échoue en raison d’un défaut de matériau ou d’un an sur les pièces uniquement sans main-d’œuvre.
