Caractéristiques
techniques

HDCU2000

Généralités
Alimentation 100/120/220-240 V CA, 50/60 Hz
(Pour passer à une alimentation différente,
veuillez contacter votre revendeur ou
service après-vente Sony.)
Consommation de 5,4 A (max.)
courant
Température de +5°C à +40°C (+41°F à 104°F)
fonctionnement
Température de –20°C à +60°C (–4°F à 140°F)
rangement
Poids Environ 17,5 kg (38 lb 9 oz)

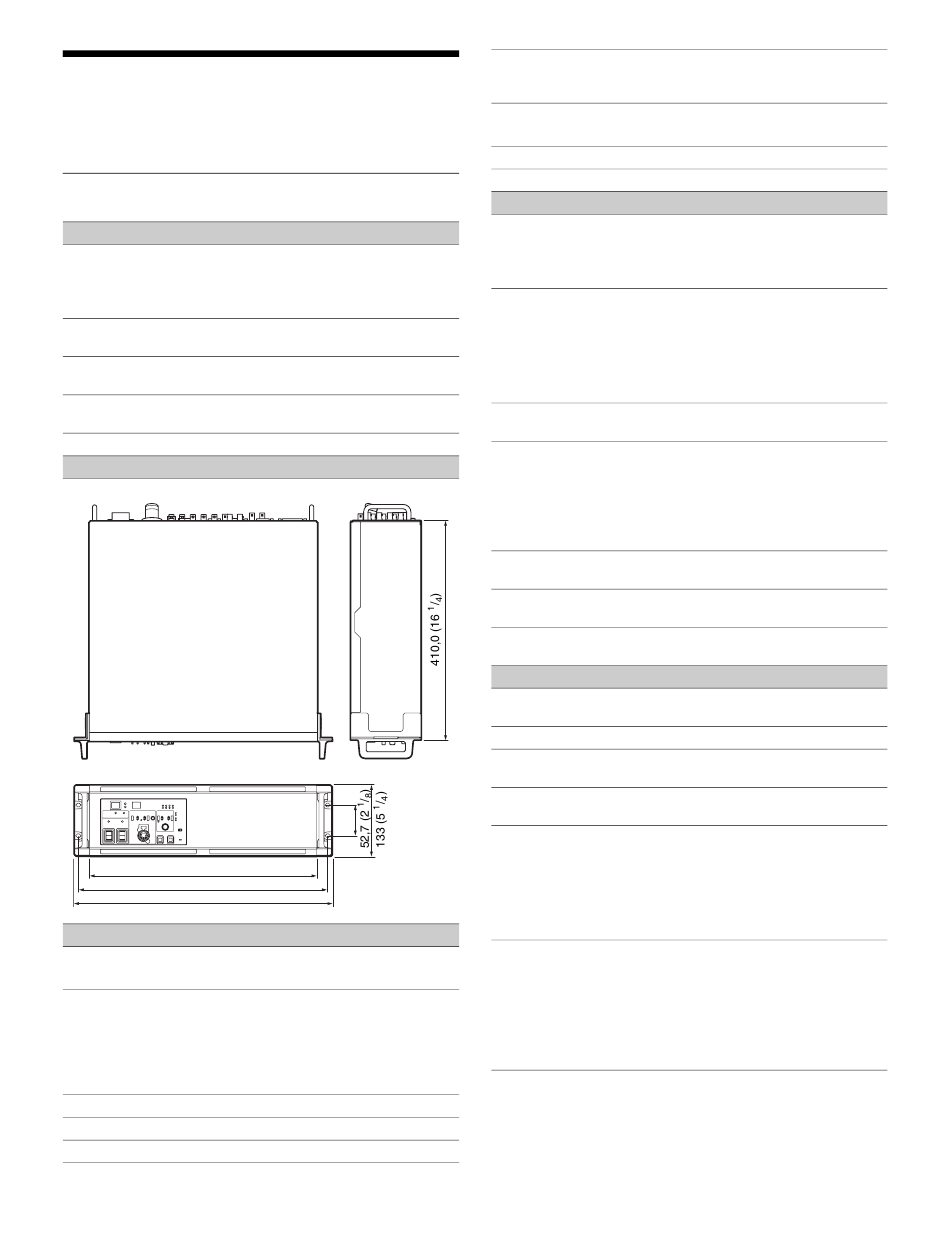

Dimensions (Unité : mm (pouces))
3
424 (16 / )
4
3
465 (18 / )
8
481 (19)
Connecteurs d'entrée/de sortie
CAMERA Connecteur à fibres optiques (1)
Alimentation 240 V CA
INTERCOM/TALLY/ Connecteur D-sub 25 broches (1)
PGM
• INTERCOM (PROD/ENG), 4W/RTS/CC,
0 dBu
• PGM, 2 systèmes, 0 dBu/–20 dBu
• TALLY (R, G, Y)
• FLAG
RCP/CNU Multiconnecteur à 8 broches (1)
AUX REMOTE Multiconnecteur à 8 broches (1)
TRUNK A 12 broches (1)
TRUNK LINE D-sub 9 broches, femelle (1), RS-232C,
pour transmission CHU ou extension de
système
I/O PORT D-sub 15 broches, femelle (1)
(DA-C1-J10 conçu JAE recommandé)
LAN 8 broches (1)
NETWORK TRUNK 8 broches (1)
Connecteurs d'entrée
AC IN (1), 100/120/220-240 V
(Pour passer à une alimentation différente,
veuillez contacter votre revendeur ou
service après-vente Sony.)
SDI RET IN Type BNC (4)
3G-SDI : SMPTE ST424/ST425,
2,970 Gbps/2,967 Gbps
HD-SDI : SMPTE ST292, 1,485 Gbps/
1,4835 Gbps
SD-SDI : SMPTE 259M, 270 Mbps
VBS RET IN Type BNC (4), signal analogique, 1,0 Vp-p,
75 ohms
REFERENCE Type BNC (2), sortie en boucle
HD : SMPTE 274M, synchronisation à trois
niveaux, 0,6 Vp-p, 75 ohms
SD : Salve du noir (NTSC : 0,286 Vp-p,
75 ohms ; PAL : 0,3 Vp-p, 75 ohms) ou
NTSC 10F-BB
PROMPTER 1, 2 Type BNC (4), sortie en boucle, signal
analogique, 1,0 Vp-p, 75 ohms
MIC REMOTE D-sub 15 broches (1) (DA-C1-J10 conçu
JAE recommandé)
HD PROMPTER IN Type BNC (1), SMPTE ST292, 75 ohms,
1,485 Gbps/1,4835 Gbps
Connecteurs de sortie
AUDIO OUT CH1, XLR 3 broches, mâle (2), 0 dBu/–20 dBu/
CH2 +4 dBu
AES/EBU Type BNC (1), format AES/EBU
CHARACTER Type BNC (1), VBS, 1 Vp-p , 75 ohms,
caractère activé/désactivé commutable
WF REMOTE D-sub 15 broches, femelle (1) (DA-C1-J10
conçu JAE recommandé)
3G/HD SDI OUTPUT Type BNC (2)
3G-SDI : SMPTE ST424/ST425, 0,8 Vp-p,
75 ohms, 2,970 Gbps/2,967 Gbps
HD-SDI : SMPTE ST292, 0,8 Vp-p,
75 ohms, 1,485 Gbps/1,4835 Gbps
3D-SDI/HD-SDI sélectionnable.
3G/HD SDI OUTPUT Type BNC (2)
(MONI)
3G-SDI : SMPTE ST424/ST425, 0,8 Vp-p,
75 ohms, 2,970 Gbps/2,967 Gbps
HD-SDI : SMPTE ST292, 0,8 Vp-p,
75 ohms, 1,485 Gbps/1,4835 Gbps
3G-SDI/HD-SDI et caractère ON/OFF
sélectionnable
