Notice d'emploi
sensitifs jusqu'à la profondeur voulue indiquée par le tambour gradué F puis
bloquer le volant D.
Pour faire descendre la broche à l'aide du volant A, enclencher l'embrayage
en vissant à fond la poignée B.

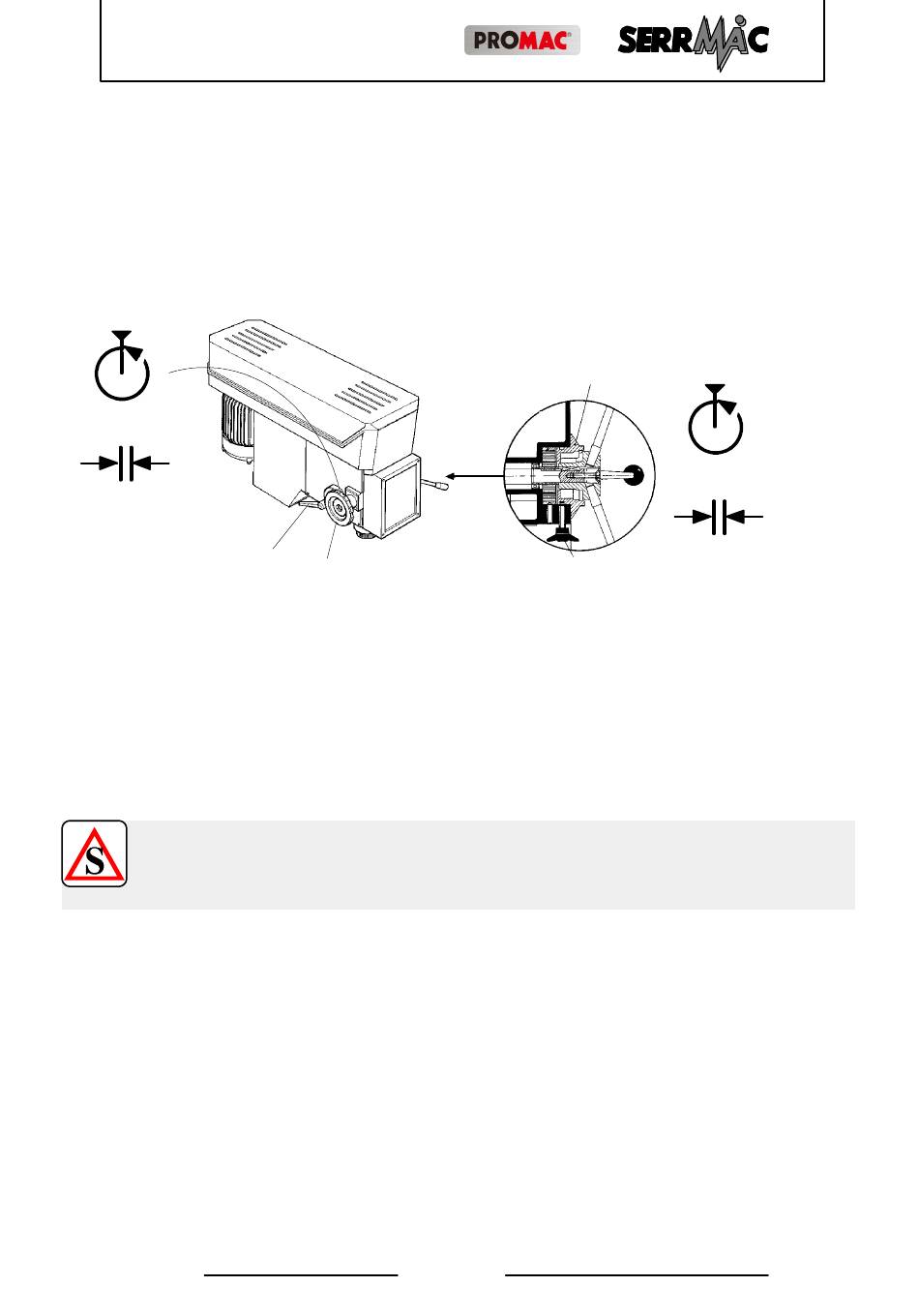

Figure 18
Descente de la broche en manuel.
mm = 2,1
mm = 0,05
B
La course maximale de la broche est de 135 mm. Le tambour gradué F cor-
respond à 107 mm équivalent à un tour complet.
Si on veut faire descendre la broche à plus de 107 mm, par exemple à 120
mm, il faut faire tourner le tambour F d'un tour (comme décrit précédem-
ment) et puis de 13 mm.
Prêter attention aux leviers de la descente de broche durant la rotation
rapide en retour et, éventuellement, les accompagner avec la main.
7.6.2. DESCENTE DE LA BROCHE
(
SUR MACHINE
Descente en manuel.
D
Rev. 10- - 2013
R 32 - R 40
A
EQUIPEE
DE DESCENTE AUTOMATIQUE
Page 41
F
mm = 107
mm = 1
D
DA).
