LE QUART
Monter le viseur d'alignement latéral (Fig. 5). La
rainure étroite du viseur doit aller vers la partie
postérieure du régleur (la large rainure doit
regarder vers le front).
le vis et les bobèches pour
le montage de le pointeur
Fig. 6
Introduire le vis A à travers de la
bobèche B et du cercle de le pointeur
et alors l'introduire par une autre
bobèche B. Monter l'ensemble dans
le corps du régleur en vissant le vis A.
(Fig. 7)
LE MONTAGE A PRIS FIN
"La Panthère" est calibrée a l' usine pour assurer la précision our vérifier le calibrage
du régleur , voir le chapitre

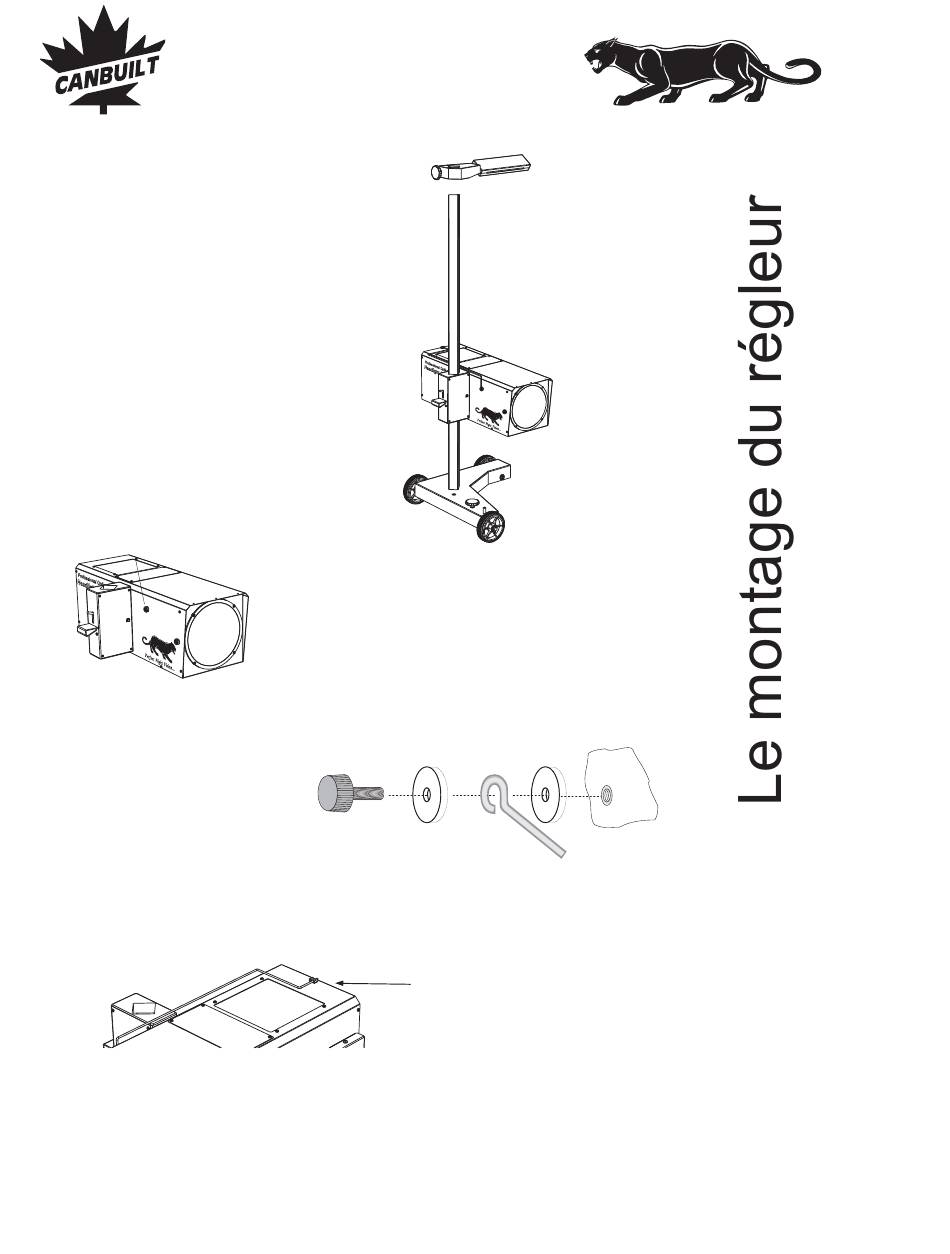

Page 6 - Le montage du régleur des phares
LE CINQUIÈME
Monter le pointeur de position en utilisant le vis et les
bobèches comme indique dans le (Fig. 7). Les pièces se
trouvent montées au corps du régleur et doivent être
démontées pour le montage de le pointeur. (Fig. 6)
A
position de le vis et les bobèches
pour le montage de le pointeur
fig. 8
de calibrage du régleur .
Vision Nocturne Parfaite.....
Fig. 5
B B
Fig. 7
Coller le support dans la moitié du
corps du régleur, dans l'extrémité de
le pointeur.
