AJUSTANT LES PHARES DE LONGUE
AUXILIAIRES
Les phares de longue lumière et les lumières auxiliaires sont ajustés quand le centre de la zone
de haute intensité est au centre horizontal et vertical de l'écran.
LIMITES D'INSPECTION POUR DES PHARES DE LONGUE LUMIÈRES
ET DES LUMIÈRES AUXILIAIRES DE CONDUITE
Les limites d'inspection pour des phares de longue lumière sont, pour le centre de la zone de
haute intensité de jusqu'à 100mm (4 ") là-haut, même 100mm (4") en bas; et, depuis 100mm
(4 ") une gauche jusqu'à 100mm (4") une droite dans l'écran à 7.6m (25 ').
Procédés d'ajustage - Des phares de longue lumières et de lumieres auxiliaires - Page 17

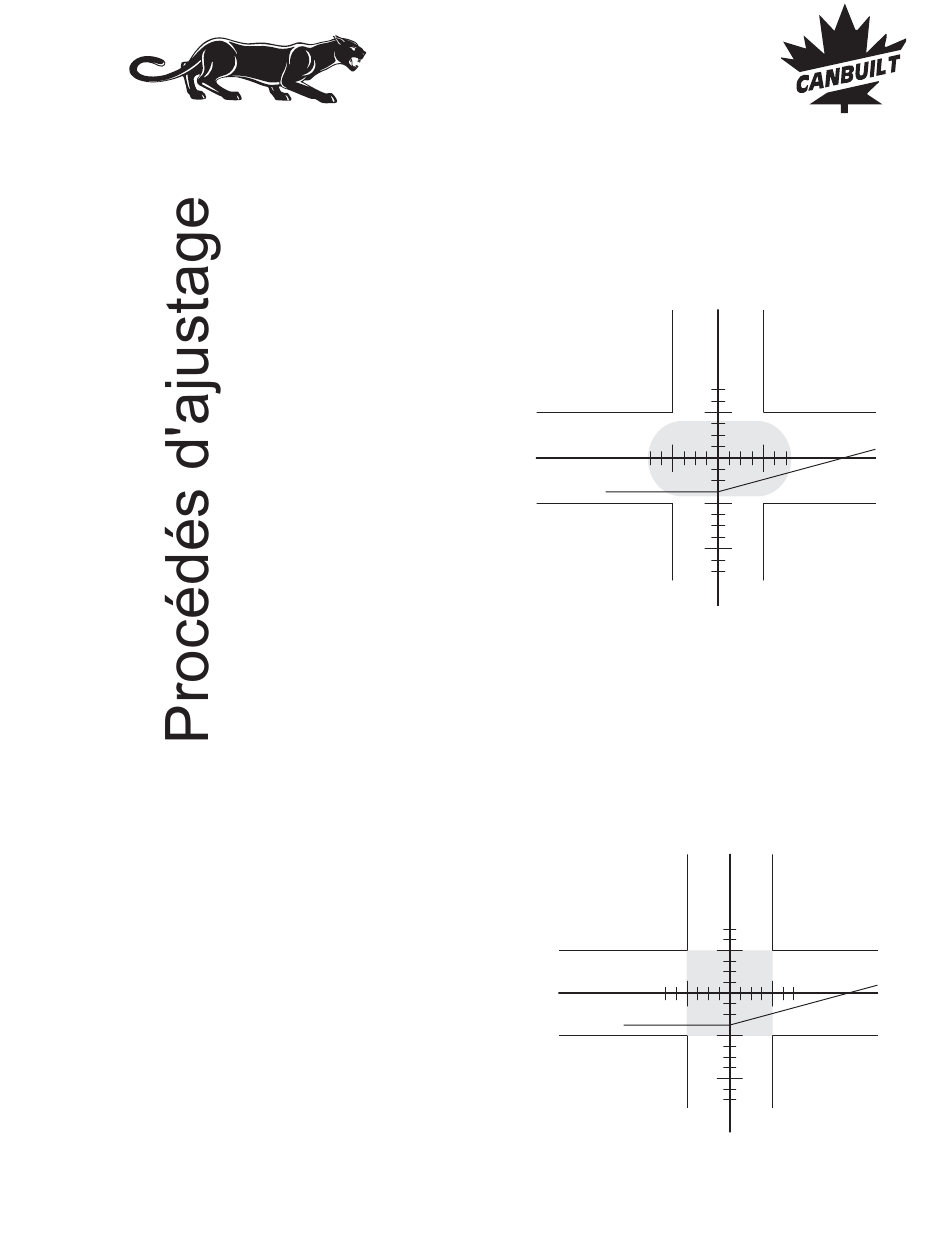

La figure montre la projection dans
l'écran d'ajustage de la zone de haute
intensité (une aire ombragée) d'un
PHARE DE LONGUE LUMIÈRES
correctement ajusté.
Des limites d'inspection (une aire
ombragée) pour le centre de la zone
de haute intensité des
PHARES DE
LONGUE LUMIÈRE
et les lumières
auxiliaires de conduite.
Canbuilt Mfg.
LUMIÈRE
ET DES LUMIÈRES
4"
4"
4"
4"
4"
0"
4"
4"
0"
4"
