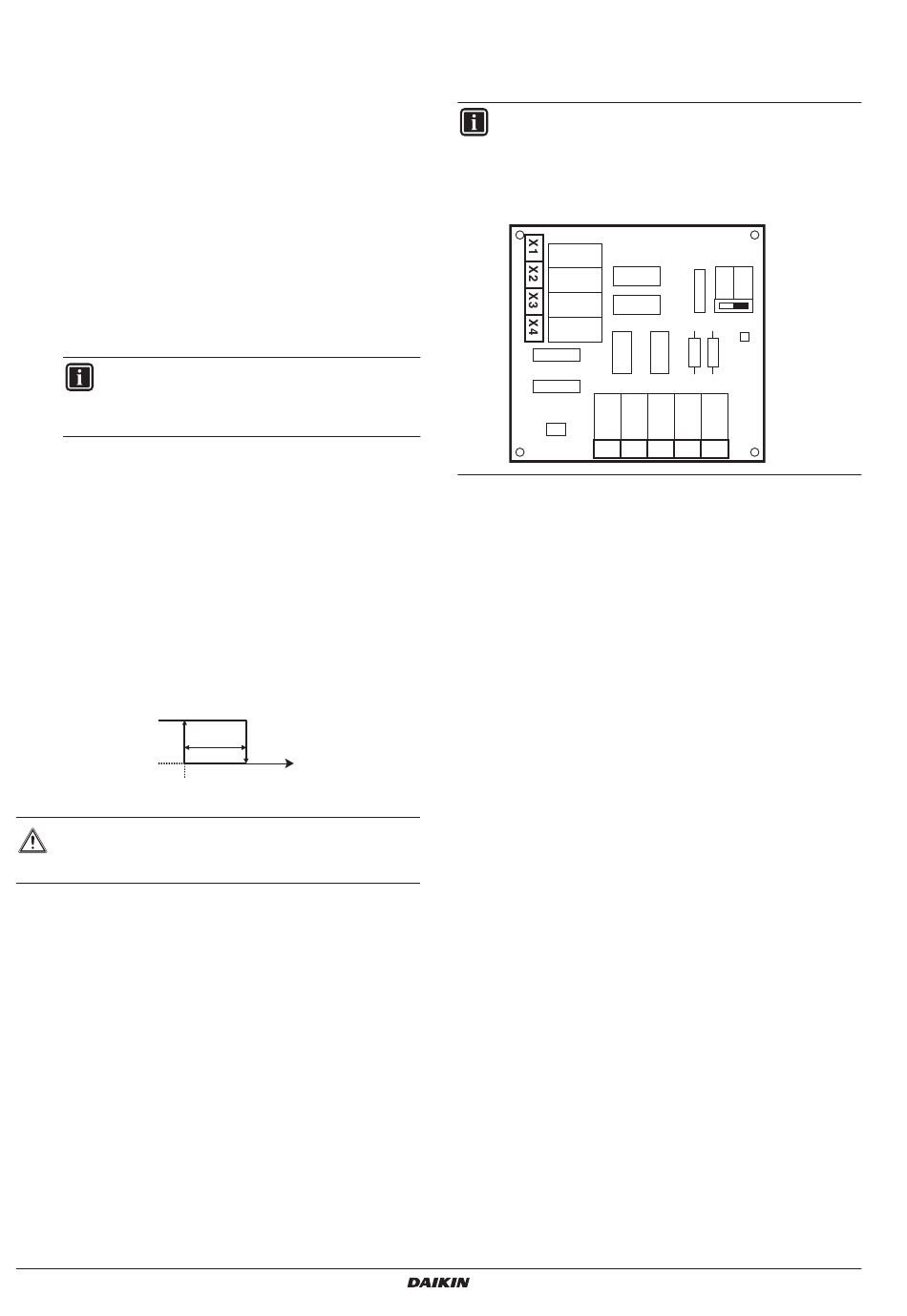

[F] Configuration des options
Fonctionnement de la pompe
Le réglage sur site du fonctionnement de la pompe concerne la
logique de fonctionnement de la pompe uniquement quand le
microcommutateur SS2-3 est sur OFF.
Lorsque le fonctionnement de la pompe est désactivé, la pompe
s'arrêtera si la température extérieure est supérieure à la valeur
réglée par [4-02] ou si la température extérieure baisse en dessous
de la valeur réglée par [F-01]. Lorsque le fonctionnement de la
pompe est activé, le fonctionnement de la pompe est possible
à toutes les températures extérieures. Reportez-vous à la section
"8.3. Configuration du fonctionnement de la pompe" à la page
■ [F-00] Fonctionnement de la pompe: spécifie si le
fonctionnement de la pompe est activé (1) ou désactivé (0).
Permission de refroidissement d'un volume
■ [F-01] Température de permission de refroidissement d'un
volume: définit la température extérieure en dessous de
laquelle le refroidissement du volume est arrêté.
INFORMATIONS
La fonction est uniquement valable pour EKHBX
lorsque le
sélectionné.
Contrôle du chauffage de la plaque de fond
S'applique uniquement à l'installation avec unité extérieure ERLQ ou
au cas où l'option kit de chauffage de la plaque de fond est installée.
■ [F-02] Température de mise en marche de chauffage de la
plaque de fond: définit la température extérieure en dessous
de laquelle le chauffage de la plaque de fond sera désactivé
par l'unité intérieure afin d'empêcher une accumulation de
givre dans le fond de bac de l'unité intérieure aux basses
températures extérieures.
■ [F-03] Hystérésis du chauffage de la plaque de fond: définit la
différence de température entre la température de marche du
chauffage de la plaque de fond et la température d'arrêt du
chauffage de la plaque de fond.
Chauffage de la plaque de fond
ON
OFF
[F-02]
T Température extérieure
A
ATTENTION
Le chauffage de la plaque de fond est contrôlé via X14A.
Assurez-vous que [F-04] est bien réglé.
Manuel d'installation
39
refroidissement du volume
[F-03]
T
A
Fonctionnalité de X14A
■ [F-04] Fonctionnalité de X14A: spécifie si la logique de X14A
suit le signal de sortie pour le modèle de kit solaire
(EKSOLHW) EKHBH/X_AA/AB (0) ou si la logique de X14A
suit la sortie pour le chauffage de la plaque de fond (1).
INFORMATIONS
Indépendamment du réglage sur place [F-04], le contact
X3-X4 (EKRP1HB) suit la logique du signal de sortie pour
le modèle de kit solaire (EKSOLHW). Reportez-vous
à l'illustration ci-dessous pour l'emplacement schématique
de ce contact.
24.
est
X2M
OFF ON
SS1
X1M
YC Y1 Y2 Y3 Y4
Unité intérieure pour système de pompe à chaleur air à eau
EKHBH/X008BB
