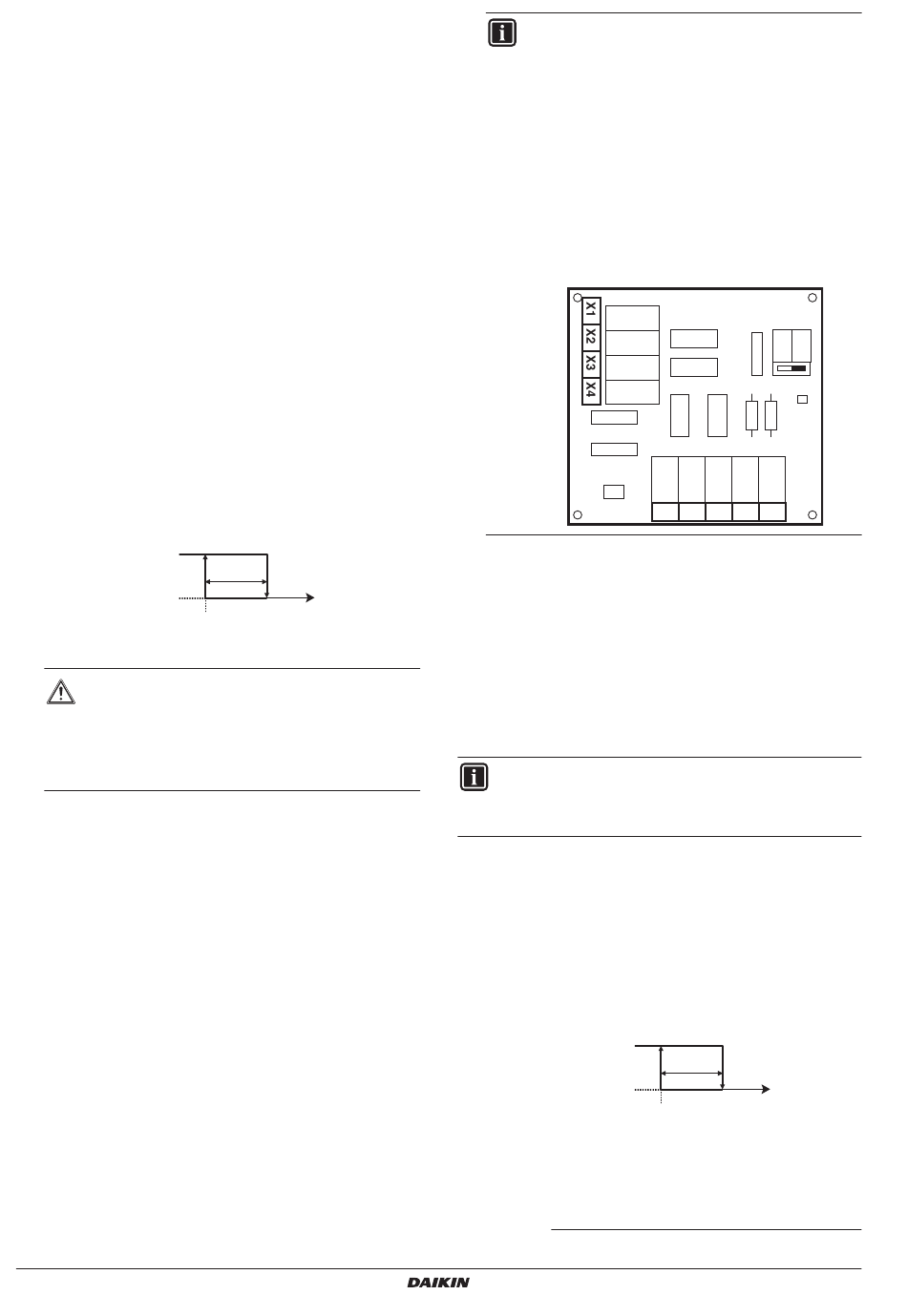

Fonctionnement bivalent
S'applique uniquement aux installations avec une chaudière
auxiliaire (fonctionnement alternant, connectée en parallèle). Le but
de cette fonction est de déterminer – sur la base de la température
extérieure – quelle source de chaleur peut/va assurer le chauffage du
volume, soit l'unité intérieure Daikin, soit la chaudière auxiliaire.
Le réglage sur place "fonctionnement bivalent" concerne uniquement
le fonctionnement du chauffage de volume par l'unité intérieure et le
signal de permission pour la chaudière auxiliaire.
Lorsque la fonction "fonctionnement bivalent" est activée, l'unité
intérieure arrêtera automatiquement le mode de chauffage du volume
lorsque la température extérieure descend sous la "température de
mise en marche bivalente" et que le signal de permission pour la
chaudière auxiliaire s'active.
Lorsque la fonction bivalente est désactivée, le chauffage de volume
par l'unité intérieure est possible à toutes les températures
extérieures (reportez-vous aux plages de fonctionnement) et le signal
de permission pour la chaudière auxiliaire est toujours désactivée.
■ [C-02] Statut de fonctionnement bivalent: définit si le
fonctionnement bivalent est activé (1) ou désactivé (0).
■ [C-03] Température de mise en marche bivalente: définit la
température extérieure en dessous de laquelle le signal de
permission pour la chaudière auxiliaire sera actif (fermée,
KCR sur EKRP1HB) et le chauffage de volume par l'unité
intérieure sera arrêté.
■ [C-04]
Hystérésis
température entre la température de marche bivalente et la
température d'arrêt bivalente.
Signal de permission X1–X2 (EKRP1HB)
fermé
ouvert
T Température extérieure
A
ATTENTION
Veillez à respecter toutes les règles mentionnées
dans l'application 5 lorsque le fonctionnement bivalent
est activé.
Daikin ne pourra être tenu responsable des dommages
résultant du non-respect de cette consigne.
Manuel d'installation
37
bivalente: définit la différence
[C-04]
T
A
[C-03]
INFORMATIONS
■
La combinaison de réglage [4-03]=0/2 avec
fonctionnement bivalent à faible température
extérieure peut entraîner un manque d'eau
chaude domestique.
■
Le fonctionnement bivalent n'a pas d'impact sur
le mode de chauffage d'eau domestique. L'eau
chaude domestique est toujours chauffée par
l'unité intérieure uniquement.
■
Le signal de permission pour la chaudière
auxiliaire est situé sur le EKRP1HB (carte PCB
E/S numérique). Lorsqu'il est activé, le contact
X1, X2 est fermé et ouvert lorsqu'il est désactivé.
Reportez-vous à l'illustration pour l'emplacement
schématique de ce contact.
de
Signal de permission pour le chauffage d'appoint externe
supplémentaire [C-02]=2
Cette fonction permet de contrôler un chauffage d'appoint externe
supplémentaire.
Le chauffage d'appoint externe supplémentaire peut être utilisé pour
assister le chauffage d'un volume (et non le chauffage de l'eau
domestique) lorsque la température ambiante est faible.
Le signal pour le chauffage d'appoint externe sera activé lorsque la
deuxième phase de chauffage d'appoint interne sera terminée et
lorsque la température extérieure sera en dessous du réglage [C-03]
avec l'hystérésis [C-04].
INFORMATIONS
Si [4-07] "Deuxième phase chauffage d'appoint" est
désactivé, le signal du chauffage d'appoint externe
supplémentaire ne pourra pas être activé.
■ [C-02]=2 Fonctionnement du chauffage d'appoint externe
supplémentaire activé (2)
■ [C-03] Température de mise en marche du chauffage
d'appoint externe: détermine la température extérieure en
dessous de laquelle le signal de permission pour le
chauffage d'appoint externe sera activé (fermé, KCR sur
EKRP1HB).
■ [C-04] Hystérésis de chauffage d'appoint externe
Signal de permission pour le chauffage d'appoint
externe X1–X2 (EKRP1HB)
T Température extérieure
A
(1) Si l'unité est configurée en mode d'alimentation restreinte, reportez-vous
à la section "Annexe" à la page
Unité intérieure pour système de pompe à chaleur air à eau
X2M
X1M
YC Y1 Y2 Y3 Y4
(1)
fermé
[C-04]
ouvert
T
[C-03]
52.
