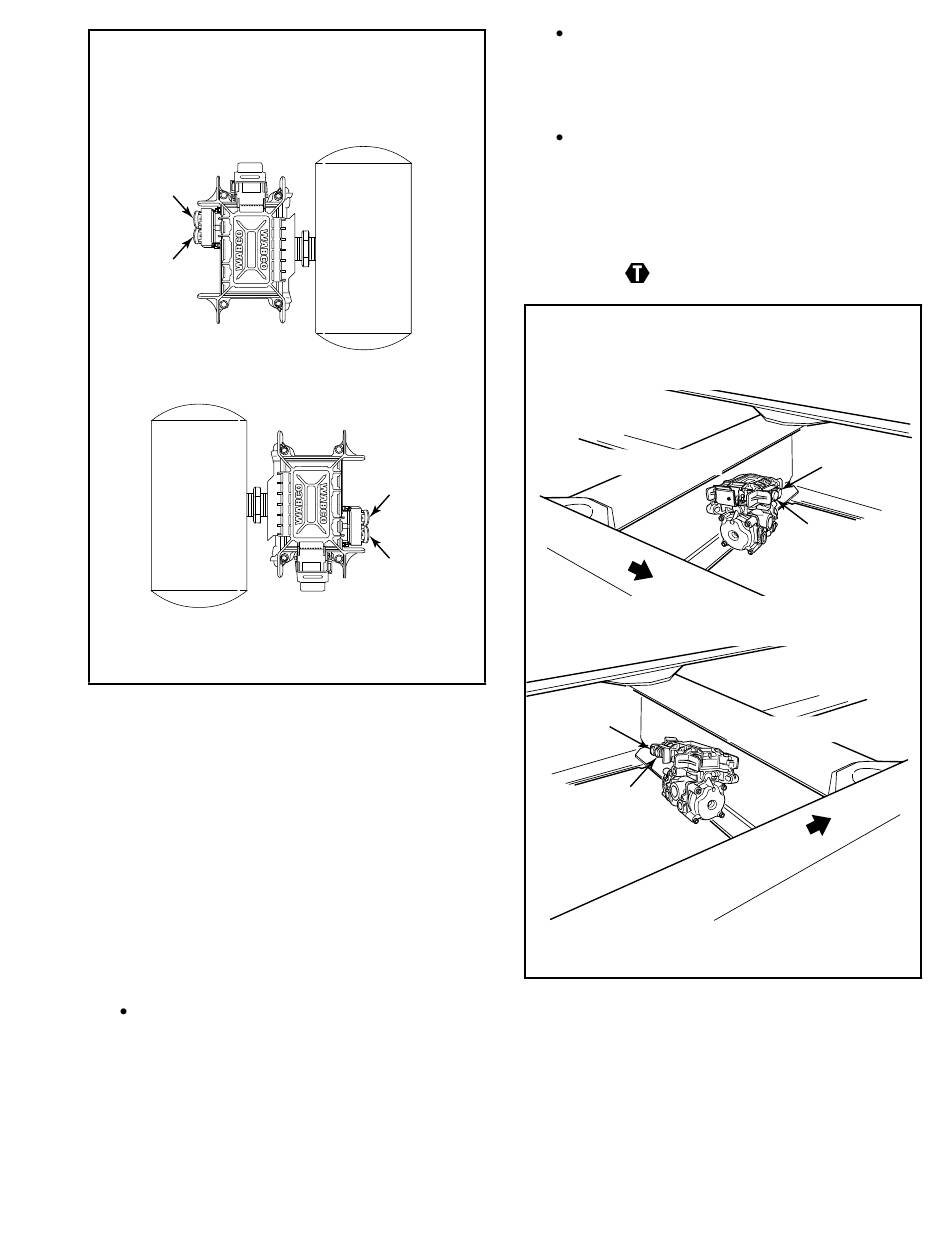

Figure 2
MODULATEUR DE COMMANDE ÉLECTRONIQUE/MODULATEUR
DOUBLE AVEC CAPTEURS ORIENTÉS VERS
L'AVANT DE LA SEMI-REMORQUE
CÔTÉ TROTTOIR
YE2
CÔTÉ ROUTE
YE1
MODULATEUR DE COMMANDE ÉLECTRONIQUE/MODULATEUR
DOUBLE AVEC CAPTEURS ORIENTÉS VERS
L'ARRIÈRE DE LA SEMI-REMORQUE
Support monté sur la traverse
(support non compris)
REMARQUE : Pour installer le module de
commande électronique/modulateur double sur la
traverse, consultez la spécification SAE J447 visant à
prévenir la corrosion des carrosseries de véhicule et
des composants du châssis. Observez toutes les
recommandations et procédures. Votre supérieur est
en mesure de vous fournir une copie de cette
spécification.
1.
Installez un raccord de 3/4 po NPTF dans l'orifice
d'alimentation. Utilisez un bouchon pour tuyau de
3/4 po pour colmater l'orifice d'alimentation inutilisé
(orifice 1).
Appliquez du ruban pour joints filetés (approuvé
par la SAE et le DOT) ou un composé d'étanchéité
pour filets sur tous les raccords filetés (au-delà du
deuxième filet). On peut également utiliser des
tuyaux déjà enduits de composé d'étanchéité.
2.
Installez le support de montage sur la traverse du
véhicule, à mi-chemin entre le longeron, à proximité
des récepteurs de freinage.
16579/ArvinMeritor
Imprimé aux États-Unis
COLMATEZ L'ORIFICE
INUTILISÉ
CÔTÉ TROTTOIR
YE1
CÔTÉ ROUTE
YE2
L'orifice d'échappement
doit être orienté vers le BAS.
Copyright ArvinMeritor, Inc., 2001
Percez deux trous de montage de 3/8 po. La
distance entre les deux trous (diamètre externe)
doit être de 6,06 po (154 mm). Les trous doivent
être pratiqués directement sur la traverse.
Façonnez un support de montage pourvu de deux
trous de montage de 3/8 po. La distance entre les
deux trous (diamètre extérieur) doit être de
6,06 po (154 mm).
3.
Fixez l'unité à la traverse au moyen de boulons de
3/8 po de catégorie 8 ainsi que des rondelles et des
écrous correspondants. Serrez les boulons à 18 lb-pi
(24 N•m).
Figure 3
MODULATEUR DE COMMANDE ÉLECTRONIQUE/MODULATEUR
DOUBLE AVEC CAPTEURS ORIENTÉS VERS
L'ARRIÈRE DE LA SEMI-REMORQUE
L'orifice d'échappement
doit être orienté vers le BAS.
COLMATEZ TOUS LES
ORIFICES INUTILISÉS
AVANT DE LA
SEMI-REMORQUE
MODULATEUR DE COMMANDE ÉLECTRONIQUE/MODULATEUR
DOUBLE AVEC CAPTEURS ORIENTÉS VERS
L'ARRIÈRE DE LA SEMI-REMORQUE
CÔTÉ ROUTE
YE2
CÔTÉ TROTTOIR
YE1
II. Raccordement des conduites d'air
1.
Raccordez la conduite d'alimentation en air du
réservoir à l'orifice d'alimentation 1 du module de
commande électronique/modulateur double.
Colmatez l'orifice inutilisé.
Utilisez un tuyau d'alimentation en nylon de 5/8 po
de diamètre externe ou un raccord fileté de
nomenclature 80 à paroi épaisse (3/4 po NPTF)
pour le montage sur réservoir.
OU
CÔTÉ ROUTE
YE1
CÔTÉ TROTTOIR
YE2
L'orifice d'échappement
doit être orienté vers le BAS.
COLMATEZ TOUS LES
ORIFICES INUTILISÉS
AVANT DE LA
SEMI-REMORQUE
