5.
Branchez le connecteur à 8 broches du câble
d'alimentation ou du câble d'alimentation/de
diagnostic au module de commande électronique/
modulateur double. L'identification WABCO sur le
connecteur de câble doit être orientée vers le BAS.
6.
Poussez vers le BAS la bride à charnière du
connecteur du module de commande électronique/
modulateur double.
7.
Pour l'installation d'un câble d'alimentation, passez
à l'étape 9.
8.
Pour l'installation d'un câble d'alimentation/de
diagnostic en Y :
A. Installez le support de câble de diagnostic
de façon à ce que le connecteur de
diagnostic soit accessible. Habituellement,
on l'installe dans le coin avant droit du
sous-châssis, mais l'emplacement peut
varier en fonction du type de semi-
remorque.
B. Acheminez le câble de diagnostic du
module de commande électronique/
modulateur double jusqu'au support de
câble de diagnostic.
C. Fixez solidement le câble au sous-châssis
afin de prévenir les dommages.
REMARQUE : Laissez du mou dans le câble
pour compenser les mouvements de la semi-
remorque et du sous-châssis.
D. Enroulez l'excédent de câble en faisceau et
fixez-le au sous-châssis. Figure 7 .

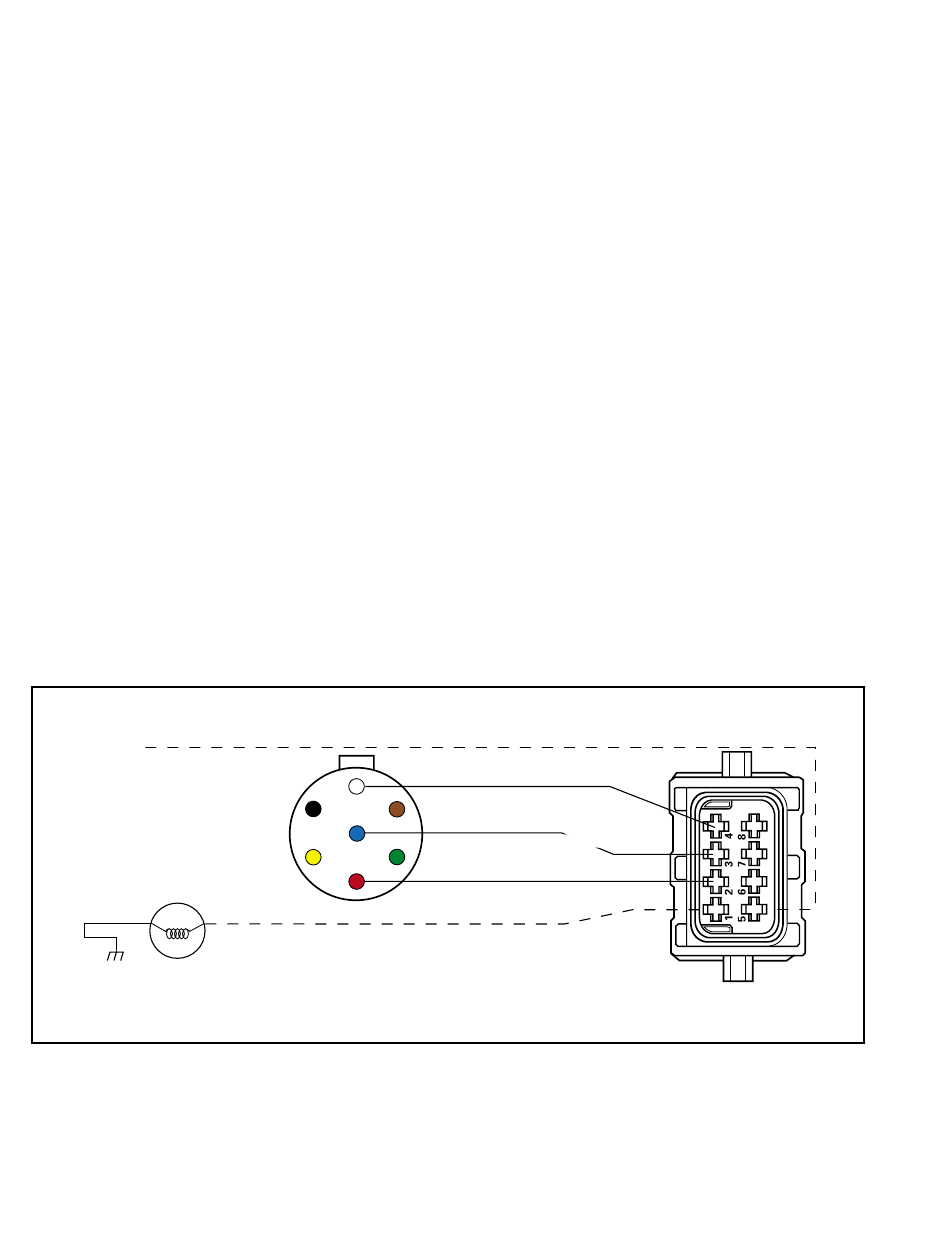

Figure 10
SCHÉMA À
4 OU 5 FILS
LA SEMI-REMORQUE
MASSE
Boîte de jonction non illustrée.
TP-20213FC
Publié 02-01
Page 6
BLANC
NOIR
BRUN
BLEU
ROUGE
JAUNE
7 VOIES
VERT
TÉMOIN ABS DE
Copyright ArvinMeritor, Inc., 2001
9.
Installez le témoin ABS sur la semi-remorque.
Consultez les spécifications du véhicule pour
connaître l'emplacement exact du témoin. Utilisez un
témoin approuvé par le DOT et pourvu de la mention
ABS sur le verre (offert par les grands fournisseurs
de semi-remorque).
REMARQUE : Si vous utilisez un câble avec
connecteur queue de cochon standard et que vous
n'avez pas accès au connecteur homologue pour
semi-remorque, couvrez le connecteur non branché
pour le protéger de la peinture et de la graisse.
10. Mettez sous tension. Utilisez un câble avec
connecteur queue de cochon standard ou à aiguilles.
Câble avec connecteur queue de cochon
standard : Raccordez le câble d'alimentation au
faisceau de fils de la semi-remorque. Figure 9 .
Câble avec connecteur d'alimentation à aiguilles (en
option) : Branchez le câble et le témoin ABS au
connecteur à sept voies de la semi-remorque suivant
les indications du schéma qui suit. Figure 10 .
ENTRÉE/SORTIE GÉNÉRIQUE (CAPACITÉ ÉTENDUE)
BLANC ET JAUNE
BLANC
(MASSE)
BLEU
(ALIMENTATION EN CONTINU)
ROUGE
(FEU D'ARRÊT)
VERT ET BLANC
CONNECTEUR D'ALIMENTATION
DU MODULE DE COMMANDE
ÉLECTRONIQUE
16579/ArvinMeritor
Imprimé aux États-Unis
