9.
Installez le témoin ABS sur la semi-remorque.
Consultez les spécifications du véhicule pour
connaître l'emplacement exact du témoin. Utilisez un
témoin approuvé par le DOT et pourvu de la mention
ABS sur le verre (offert par les grands fournisseurs
de semi-remorque).
Pour assurer le bon fonctionnement du témoin,
utilisez une ampoule incandescente approuvée par le
DOT ou un témoin à DEL avec résistance de charge
intégrée.
REMARQUE : Si vous utilisez un câble avec
connecteur queue de cochon standard et que vous
n'avez pas accès au connecteur homologue pour
semi-remorque, couvrez le connecteur non branché
pour le protéger de la peinture et de la graisse.
10. Mettez sous tension. Utilisez un câble avec
connecteur queue de cochon standard ou à aiguilles.
Câble avec connecteur queue de cochon standard :
Raccordez le câble d'alimentation au faisceau de fils
de la semi-remorque. Figure 10 .
Câble avec connecteur d'alimentation à aiguilles
(en option) : Branchez le câble et le témoin ABS au
connecteur à sept voies de la semi-remorque suivant
les indications du schéma qui suit. Figure 11 .

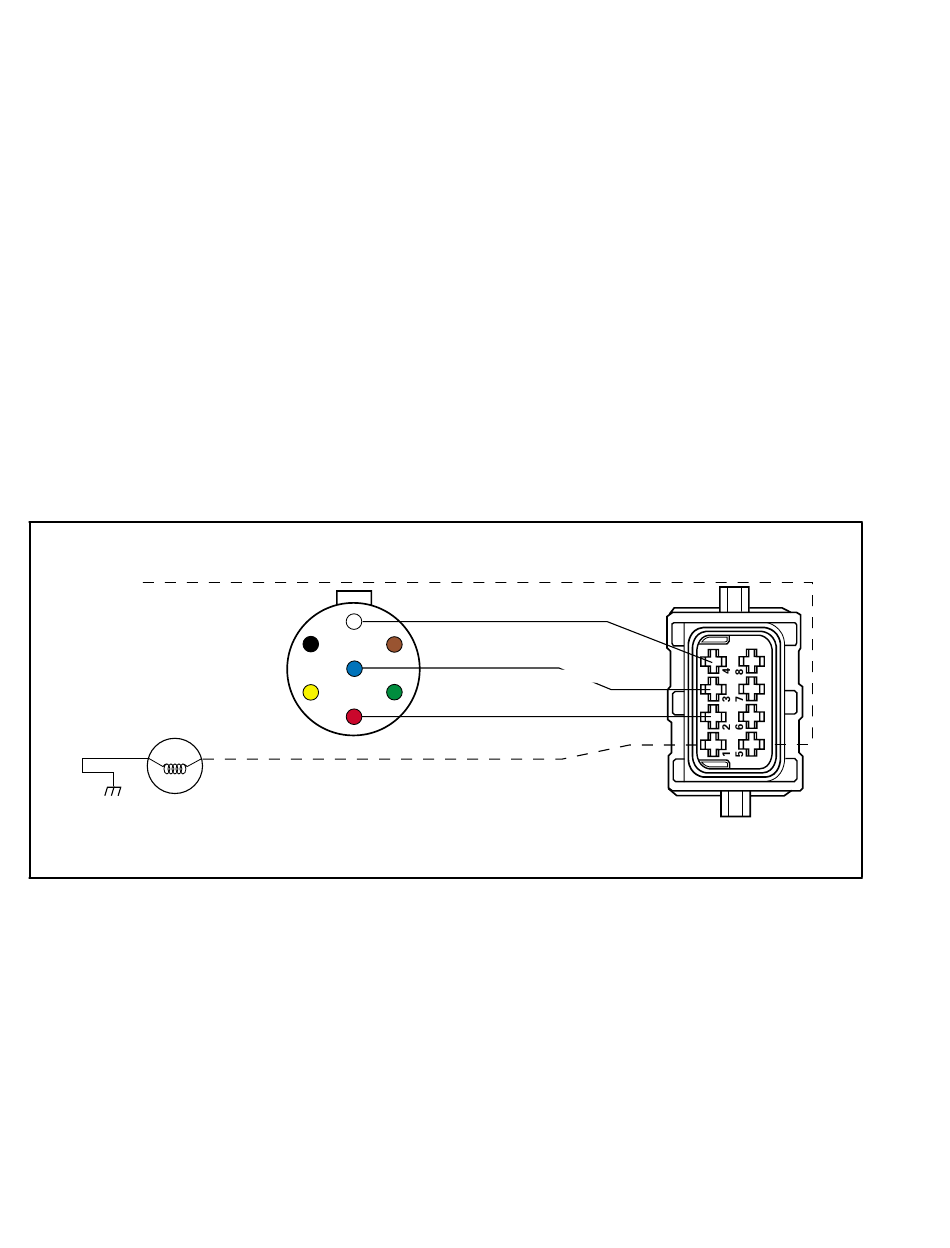

Figure 11
SCHÉMA À
4 OU 5 FILS
LA SEMI-REMORQUE
MASSE
Boîte de jonction non illustrée.
TP-20214FC
Publié 03-01
Page 8
BLANC
NOIR
BRUN
BLEU
ROUGE
JAUNE
VERT
7 VOIES
TÉMOIN ABS DE
Copyright ArvinMeritor, Inc., 2001
ENTRÉE/SORTIE GÉNÉRIQUE (CAPACITÉ ÉTENDUE)
BLANC ET JAUNE
BLANC
(MASSE)
BLEU
(ALIMENTATION EN CONTINU)
ROUGE
(FEU D'ARRÊT)
VERT ET BLANC
CONNECTEUR D'ALIMENTATION
DU MODULE DE COMMANDE
ÉLECTRONIQUE
16579/ArvinMeritor
Imprimé aux États-Unis
