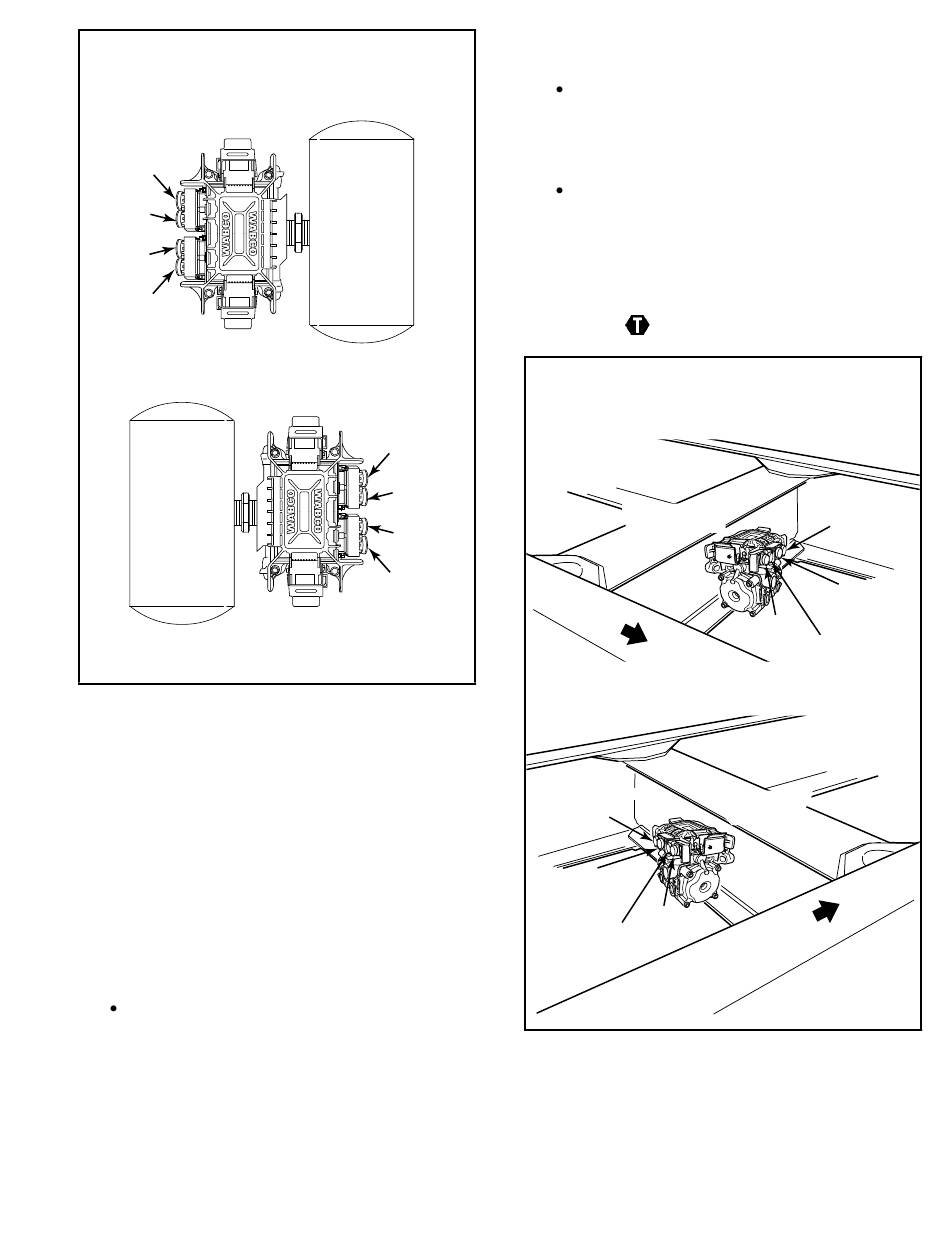

Figure 2
MODULE DE COMMANDE ÉLECTRONIQUE/MODULATEUR
DOUBLE AVEC CAPTEURS ORIENTÉS VERS
L'AVANT DE LA SEMI-REMORQUE
CÔTÉ
TROTTOIR YE2
CÔTÉ
TROTTOIR
YE1
CÔTÉ ROUTE
BU1
CÔTÉ ROUTE
BU2
MODULE DE COMMANDE ÉLECTRONIQUE/MODULATEUR
DOUBLE AVEC CAPTEURS ORIENTÉS VERS
L'ARRIÈRE DE LA SEMI-REMORQUE
COLMATEZ
L'ORIFICE
INUTILISÉ
Support monté sur la traverse
(support non compris)
REMARQUE : Pour installer le module de commande
électronique/modulateur double sur la traverse,
consultez la spécification SAE J447 visant à prévenir la
corrosion des carrosseries de véhicule et des
composants du châssis. Observez toutes les
recommandations et procédures : Votre supérieur est
en mesure de vous fournir une copie de cette
spécification.
1.
Installez un raccord de 3/4 po NPTF dans l'orifice
d'alimentation. Utilisez un bouchon pour tuyau de
3/4 po pour colmater l'orifice d'alimentation inutilisé
(orifice 1).
Appliquez du ruban pour joints filetés (approuvé
par la SAE et le DOT) ou un composé d'étanchéité
pour filets sur tous les raccords filetés (au-delà du
deuxième filet). On peut également utiliser des
tuyaux déjà enduits de composé d'étanchéité.
16579/ArvinMeritor
Imprimé aux États-Unis
CÔTÉ
TROTTOIR
BU2
CÔTÉ
TROTTOIR
BU1
CÔTÉ ROUTE
YE1
CÔTÉ ROUTE
YE2
L'orifice
d'échappement
doit être orienté
vers le BAS.
Copyright ArvinMeritor, Inc., 2001
2.
Installez le support de montage sur la traverse du
véhicule, à mi-chemin entre le longeron, à proximité
des récepteurs de freinage.
Percez deux trous de montage de 3/8 po. La
distance entre les deux trous (diamètre externe)
doit être de 6,06 po (154 mm). Les trous doivent
être pratiqués directement sur la traverse.
Façonnez un support de montage pourvu de deux
trous de montage de 3/8 po. La distance entre les
deux trous (diamètre extérieur) doit être de 6,06 po
(154 mm).
3.
Fixez l'unité à la traverse au moyen de boulons de
3/8 po de catégorie 8 ainsi que des rondelles et des
écrous correspondants. Serrez les boulons à 18 lb-pi
(24 N•m).
Figure 3
MODULE DE COMMANDE ÉLECTRONIQUE/MODULATEUR
DOUBLE AVEC CAPTEURS ORIENTÉS VERS
L'ARRIÈRE DE LA SEMI-REMORQUE
L'orifice d'échappement doit
être orienté vers le BAS.
COLMATEZ TOUS
LES ORIFICES
INUTILISÉS
AVANT DE LA
SEMI-REMORQUE
MODULE DE COMMANDE ÉLECTRONIQUE/MODULATEUR
DOUBLE AVEC CAPTEURS ORIENTÉS VERS
L'ARRIÈRE DE LA SEMI-REMORQUE
CÔTÉ ROUTE
YE2
CÔTÉ ROUTE
YE1
CÔTÉ
TROTTOIR
CÔTÉ TROTTOIR
BU2
BU1
OU
CÔTÉ ROUTE
BU2
CÔTÉ ROUTE
BU1
CÔTÉ
TROTTOIR
CÔTÉ TROTTOIR
YE2
YE1
L'orifice d'échappement doit
être orienté vers le BAS.
COLMATEZ TOUS
LES ORIFICES
INUTILISÉS
AVANT DE LA
SEMI-REMORQUE
TP-20214FC
Publié 03-01
Page 3
