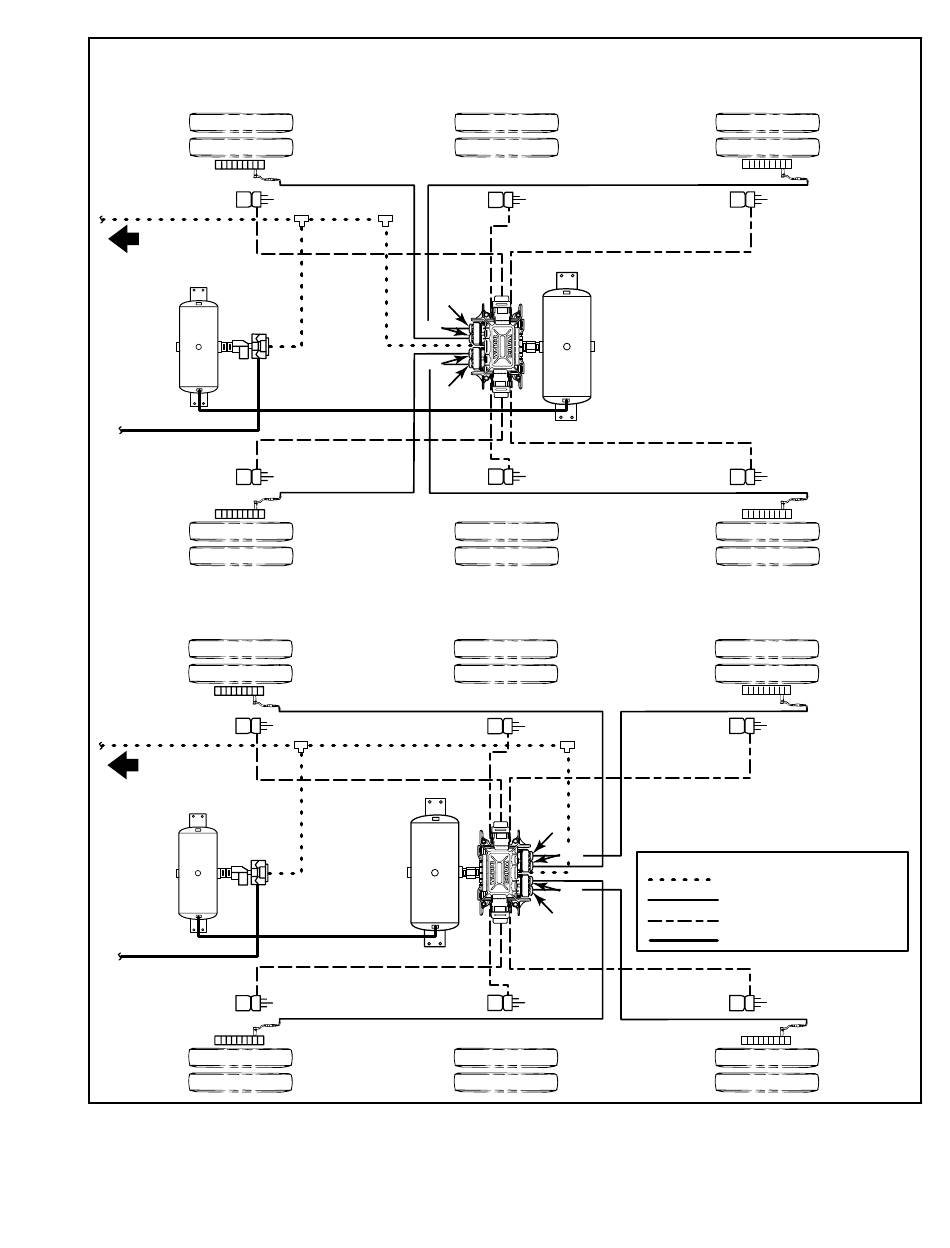

Figure 14
SYSTÈME 4S/2M À TRIPLE ESSIEUX : MODULE DE COMMANDE ÉLECTRONIQUE/MODULATEUR
DOUBLE AVEC CAPTEURS ORIENTÉS VERS L'AVANT DE LA SEMI-REMORQUE
YE1
AVANT DE LA
SEMI-REMORQUE
BU1
SYSTÈME 4S/2M À TRIPLE ESSIEUX : MODULE DE COMMANDE ÉLECTRONIQUE/MODULATEUR
DOUBLE AVEC CAPTEURS ORIENTÉS VERS L'ARRIÈRE DE LA SEMI-REMORQUE
BU1
AVANT DE LA
SEMI-REMORQUE
YE1
16579/ArvinMeritor
Imprimé aux États-Unis
YE2
YE1
BU1
BU2
BU2
BU1
YE1
YE2
Copyright ArvinMeritor, Inc., 2001
YE2
REMARQUE : Conduites de
frein à ressort non illustrées.
BU2
BU2
REMARQUE : Conduites de
frein à ressort non illustrées.
CONDUITES DU FREINAGE
DE SERVICE
CÂBLES DE CAPTEUR
FREINAGE DE SERVICE
AIR D'ALIMENTATION
YE2
TP-20214FC
Publié 03-01
Page 11
