Descriptions du produit
Les systèmes de mesure de course magnétiques de la série HIWIN-MAGIC sont optimisés pour
la mesure de déplacement dans les mouvements linéaires et en particulier dans les axes à
moteurs linéaires. Ils sont particulièrement adaptés à une utilisation dans des environnements
difficiles et sont insensibles à l'huile, à la saleté, aux vibrations et aux chocs.
Le boîtier robuste est blindé électriquement, la sortie du signal se fait en temps réel (pour plus
de détails, voir le chapitre 5 Raccordement électrique et catalogue « Moteurs linéaires et
systèmes de mesure de course »).
Deux versions sont disponibles :
HIWIN MAGIC : Version avec tête de lecture séparée
HIWIN MAGIC-PG : Système de mesure de course intégré dans un guidage par rails profilés
3.1
HIWIN MAGIC

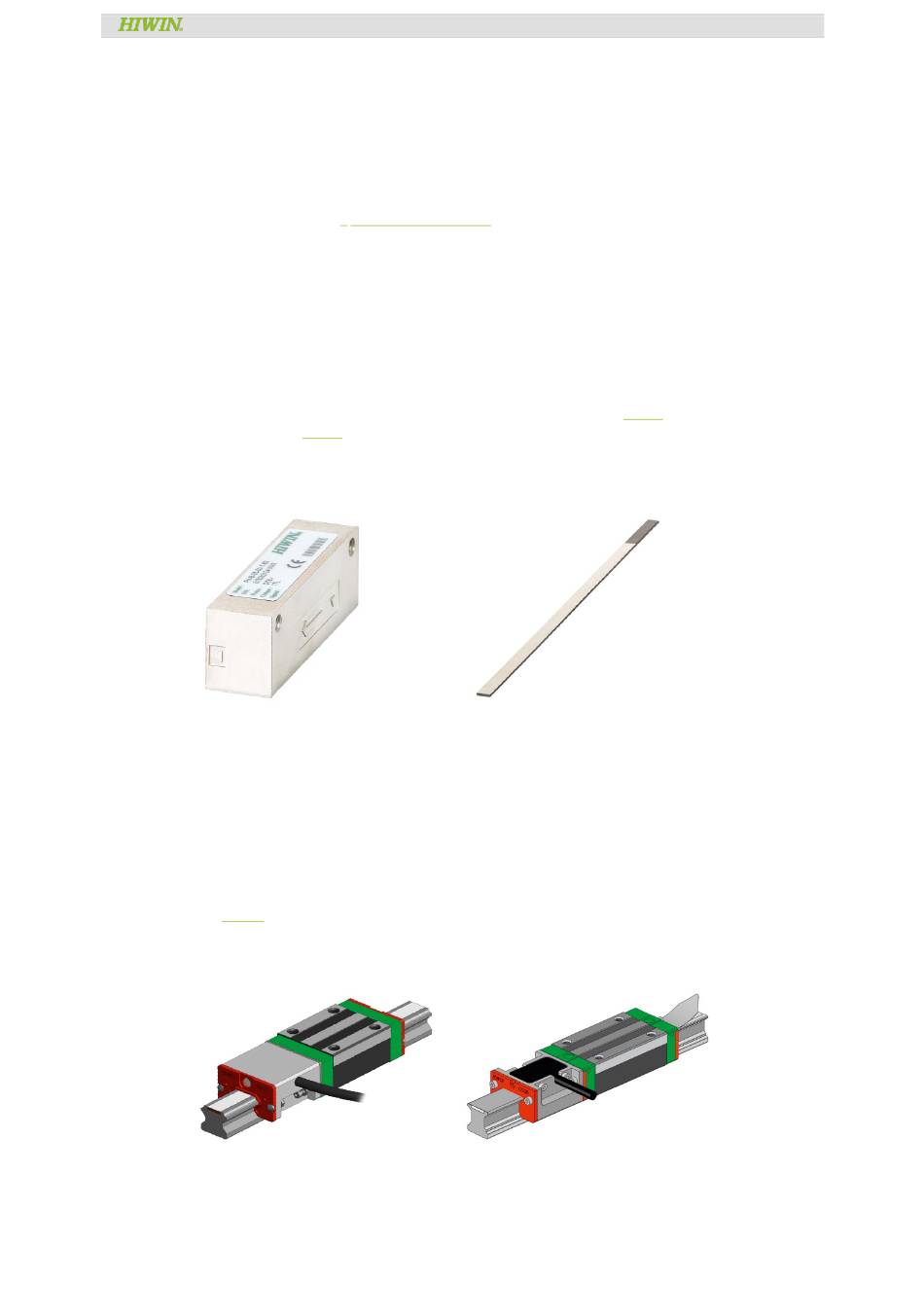

Ce système de mesure de course se compose d'une tête de lecture séparée (fig. 3.1) et d'un
ruban magnétique (fig. 3.2). Les deux peuvent être montés par le client dans des positions qu'il
choisit lui-même et qui lui conviennent.
Fig. 3.1 : Tête de lecture MAGIC
3.2
HIWIN MAGIC-PG
Dans cette version, le système de mesure de course est intégré dans un guidage sur rail profilé.
L'unité globale est alors appelée Positioning Guideway (PG).
L'unité de balayage est montée sur un chariot de guidage standard, elle convient aux chariots
de taille HG_20, HG_25, QH_20, QH_25, CG_20, CG_25, CG_30, CG_35 et CG_45. La mesure
matérialisée est intégrée directement dans un rail profilé sous la forme d'un ruban magnétique
(voir Fig. 3.3).
Fig. 3.3 : Système MAGIC-PG pour les séries HG et
QH
Système de mesure de course HIWIN MAGIC
Fig. 3.2 : Ruban magnétique MAGIC
Fig. 3.4 : Système MAGIC-PG pour la série CG
MAGIC-01-14-FR-2207-MA
Descriptions du produit
Page 9 de 32
