Montage de HIWIN MAGIC-PG – Série HG et QH
4.2.1
Montage des rails profilés
Monter les rails profilés conformément aux instructions de montage « Guidages sur rails
profilés ».
4.2.2
Montage du ruban magnétique et de la bande de recouvrement
Le ruban magnétique et la bande de recouvrement doivent être collés après le montage des
rails.
Pièces de rechange nécessaires pour le remplacement du rouleau de pression :
1x 8-18-0011 palier lisse
1x 8-12-0144 galet de roulement
Remarque :
Avant l'utilisation, vérifier si le rouleau de pression à l'intérieur de l'aide au montage est
éventuellement endommagé et le remplacer si nécessaire. Des irrégularités sur le rouleau
peuvent déformer et endommager le ruban magnétique lors du montage.
Étapes de montage :
Retirer le chariot du rail.
Remarque :
Utiliser pour cela l'aide au montage fournie afin d'éviter que les billes ne tombent.
Nettoyer soigneusement la rainure avec de l'alcool ou de l'isopropanol afin qu'elle soit
exempte de graisse et de poussière.
Retirer le film adhésif du ruban magnétique. Placer à la main le ruban magnétique dans la
rainure, face adhésive vers le rail profilé, à plat (voir Fig. 4.2).

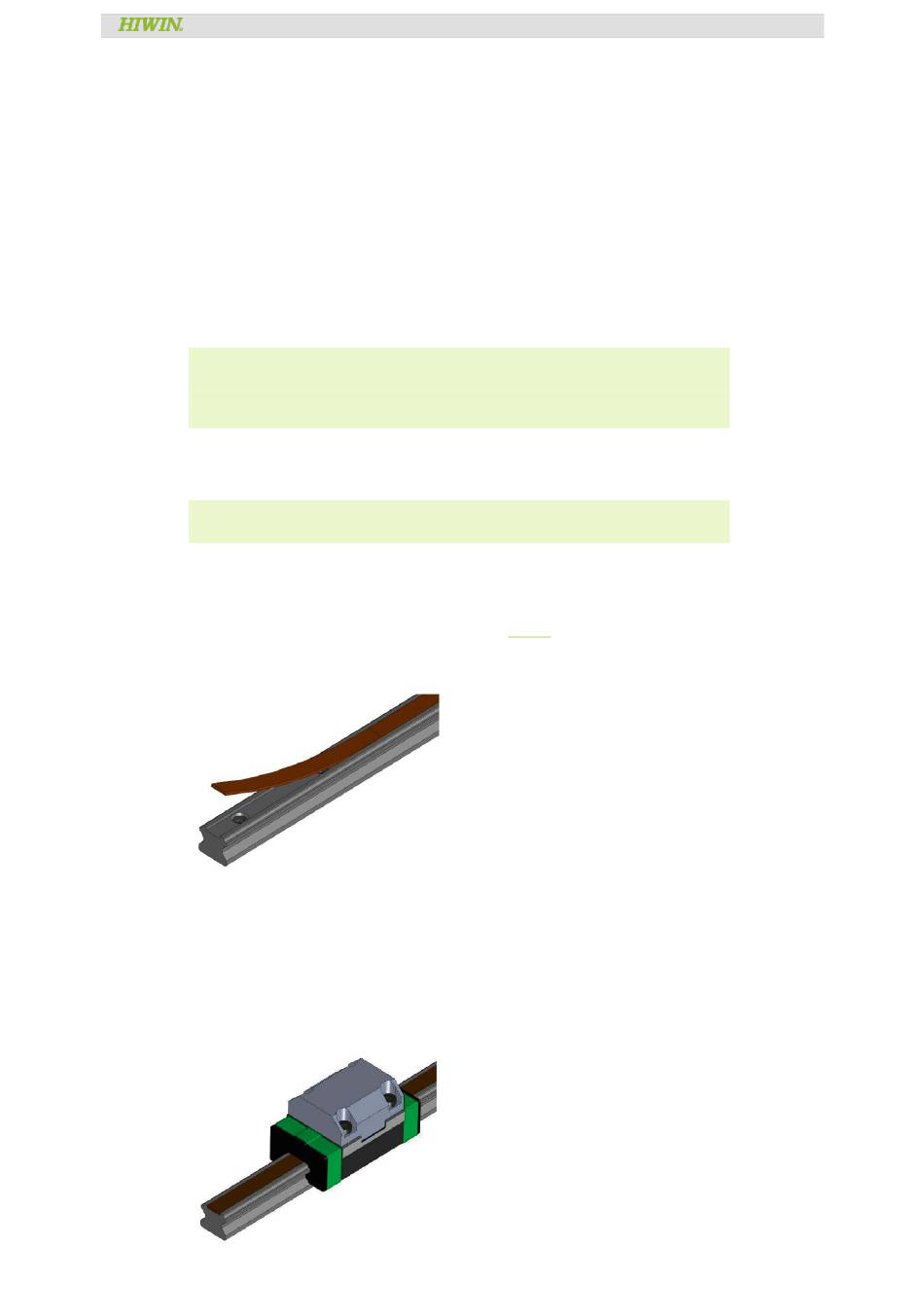

Fig. 4.2 : Insertion du ruban magnétique
Vérifier au préalable que le rouleau de pression à l'intérieur de l'outil de montage est exempt
de graisse.
Enfiler l'outil de montage sur le rail profilé à l'aide de l'aide au montage fournie (voir les
instructions de montage « Guidages sur rail profilé »).
Procéder plusieurs fois avec l'outil de montage sur toute la longueur du rail profilé. Retirer
ensuite l'outil de montage.
Fig. 4.3 : Outil de montage pour presser le ruban magnétique
