Instructions de montage
4.3.5
Remplacement de la tête de lecture MAGIC-PG

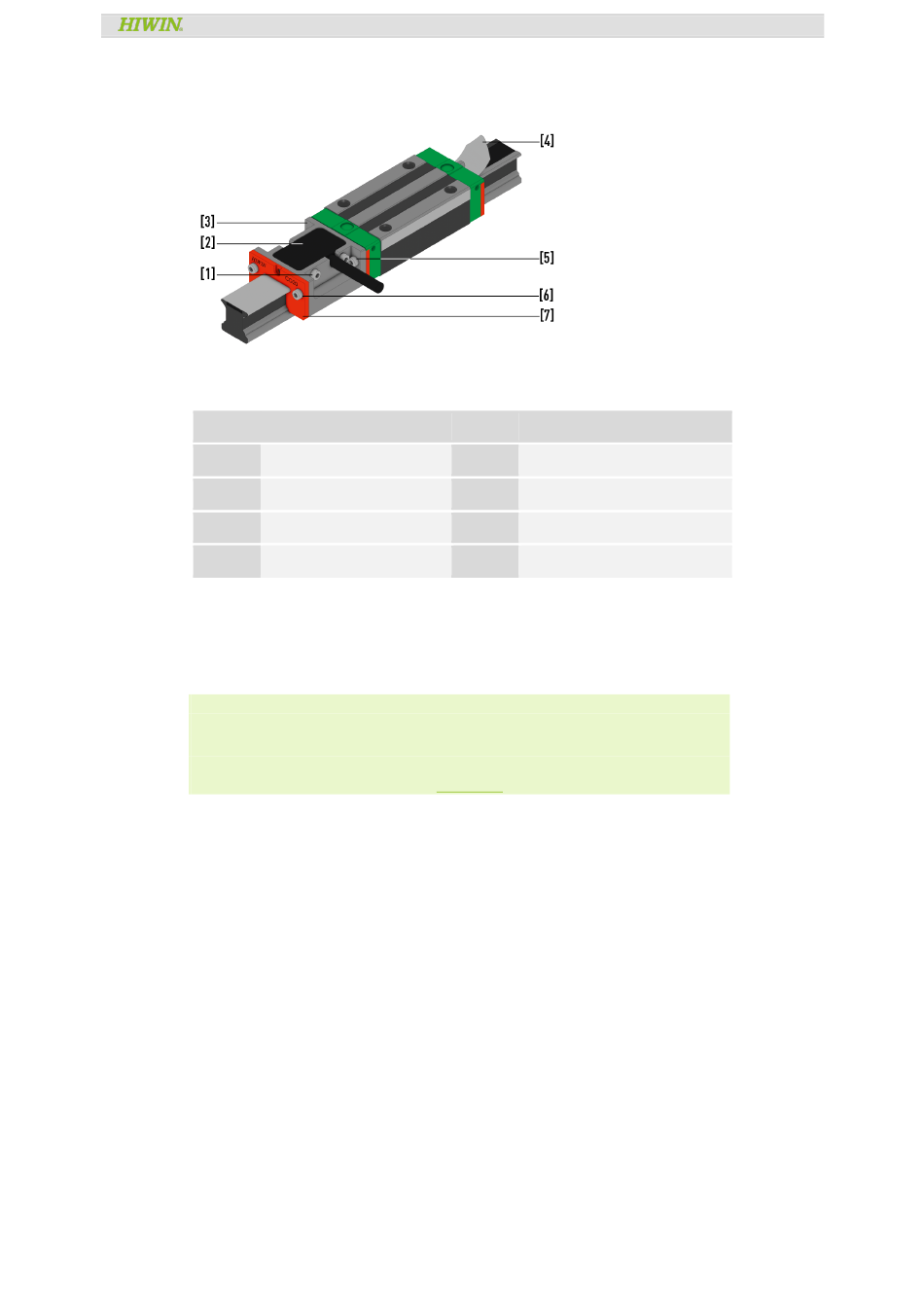

Fig. 4.13 : Remplacement de la tête de lecture MAGIC-PG (CG)
Tableau 4.5 : Remplacement de la tête de lecture MAGIC-PG – Série CG
N
de pos.
Désignation
o
1
Vis A
2
Tête de lecture
3
Boîtier tête de lecture
4
Bande de recouvrement
Étapes de montage :
Desserrer et enlever les vis A [1] et B [5].
Retirer la tête de lecture MAGIC-PG [2].
Remarque :
La nouvelle tête de lecture MAGIC-PG peut être montée dans deux directions, en fonction du
sens de comptage et/ou du côté de la sortie de câble souhaités. Le sens de comptage
s'obtient comme indiqué dans le catalogue « Moteurs linéaires et systèmes de mesure de
course, lorsque le câble est raccordé selon Tableau 5.1.
Insérer la nouvelle tête de lecture MAGIC-PG [2] dans le boîtier [3].
Fixer la nouvelle tête de lecture MAGIC-PG [2] avec les vis A [1] et B [5]. Ne poser que
légèrement les vis.
Régler la distance entre la bande de recouvrement [4] et la tête de lecture MAGIC-PG [2] à
0,2 ±0,1 mm. Pour l'ajustage, il est recommandé d'utiliser une jauge de guidage.
Fixer la tête de lecture en serrant les vis A [1] et B [5].
Fixer le déflecteur [7] à l'aide de vis [6] sur la tête de lecture MAGIC-PG de manière à ce que
la lèvre d'étanchéité soit légèrement en contact avec le contour du rail sur tous les côtés.
La tête de lecture MAGIC-PG est remplacée.
Système de mesure de course HIWIN MAGIC
N
de pos.
Désignation
o
5
Vis B
6
Vis déflecteur
7
Déflecteur
MAGIC-01-14-FR-2207-MA
Montage
Page 20 de 32
