7 Montage und Installation
7.3.2 Geräte- und Anschlussabmessungen
eloSTOR VEH .../5
C
1
Ø b

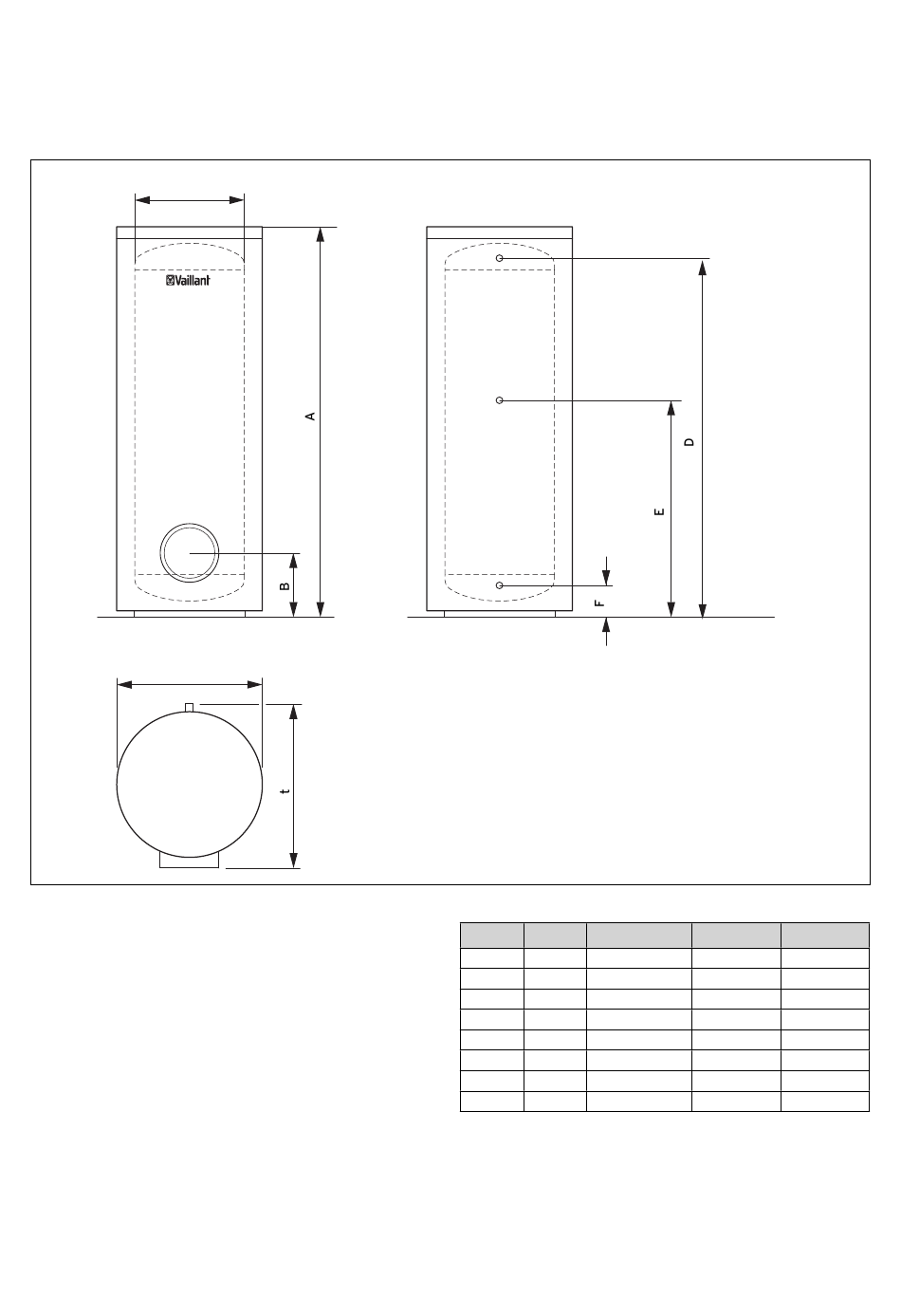

Abb. 7.2 Abmessungen
Legende:
1 Heizkörper/Revisionsöffnung Ø 120 mm
2 Warmwasseranschluss (R 1)
3 Zirkulationsanschluss (R 3/4)
4 Kaltwasseranschluss (R 1)
5 Position der Einschrauböffnung für die
Magnesium-Schutzanode (G 1)
10
5
2
3
4
Maß Einheit
A mm
B mm
C mm
D mm
E mm
F mm
b mm
t mm
Tab. 7.2 Geräteabmessungen eloSTOR VEH .../5
Bedienungs- und Installationsanleitung Elektro-Warmwasserspeicher 0020050471_04
VEH 200/5 VEH 300/5 VEH 400/5
1265 1776
279 279
500 500
1122 1632
781 1086
130 130
660 660
780 780
1475
308
650
1301
862,5
159
810
930
