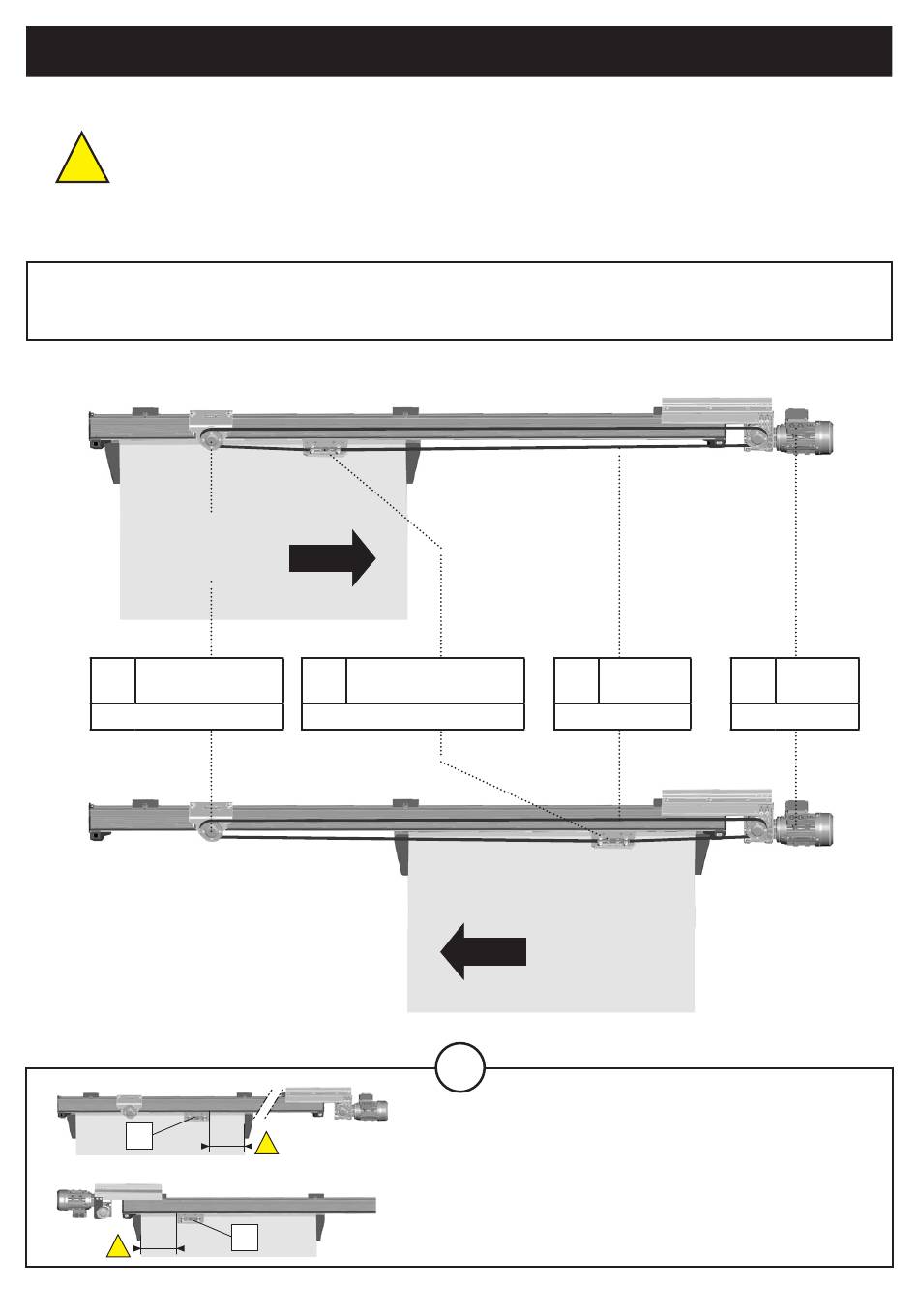

5 - MONTAGE MÉCANIQUE / MECHANICAL MOUNTING
Le montage du kit 5010 est identique quelque soit le sens d'ouverture de la porte.
Il est préconisé de monter le moteur côté droit du rail.
Le moteur peut se monter en position standard ou incliné à 90°.
!
Installation of the Kit 5010 is the same regardless of the opening side of the door.
It's recommended to install the motor right side of the rail.
Motor can be mounted in standard or 90° direction.
MONTAGE DU MOTEUR CÔTÉ DROIT DU RAIL
Sens ouverture
(à droite)
Opening side
(RH)
Tendeur courroie
M1
Belt adjuster
p. 10
M4
OU / OR
200
!
MOTOR MOUNTING RIGHT SIDE OF THE RAIL
Entrainement porte
M4
Door driving assembly
200
!
M4
M9
p. 10
Sens ouverture
(à gauche)
Opening side
i
La position de l'entrainement de porte (M4) est différente
selon le sens de montage du moteur sur le rail (côté
droit ou gauche : voir page suivante).
The position of the door driving assembly (M4) is different
according to the mounting side of the motor onto the rail
(left or right side: see next page).
7
Courroie
M6
Belt
p. 17
p. 12/14
(LH)
NMKit5010_RailAlu-C
Moteur
Motor
