3 - PRECAUTIONS DE MONTAGE / MOUNTING PRECAUTIONS
Veuillez respecter les réglementations en vigueur dans le pays d'installation.
Les points suivants doivent être vérifiés :
- Vérifier les conditions climatiques de l'environnement. Pour les températures inférieures à -10°C, le
coffret est spécifique.
- L'adéquation entre le kit automatique à installer et le système manuel utilisé.
Veuillez suivre toutes les instructions de la notice.
Please respect the regulations that apply in the country of installation.
- Check the temperature of the environment. For temperatures lower than –10°C, a low temperature
command box is required.
- Check the compatibility between the Automatic Kit to be installed with the Fermatic Manual System.
Please refer to our mounting instructions.
- Réseau électrique : 220-240V AC - 50/60 Hz - L+N+Terre.
- Section du câble d'alimentation : 3G2,5 mm².
! - Raccorder chaque kit à une ligne d'alimentation dédiée et protégée par un disjoncteur courbe D.
- Electrical network: 220-240V AC - 50/60 Hz.
- Connection cable section : 3G2,5 mm².
- Connect each Kit to a dedicated power line protected by a circuit breaker D curve.

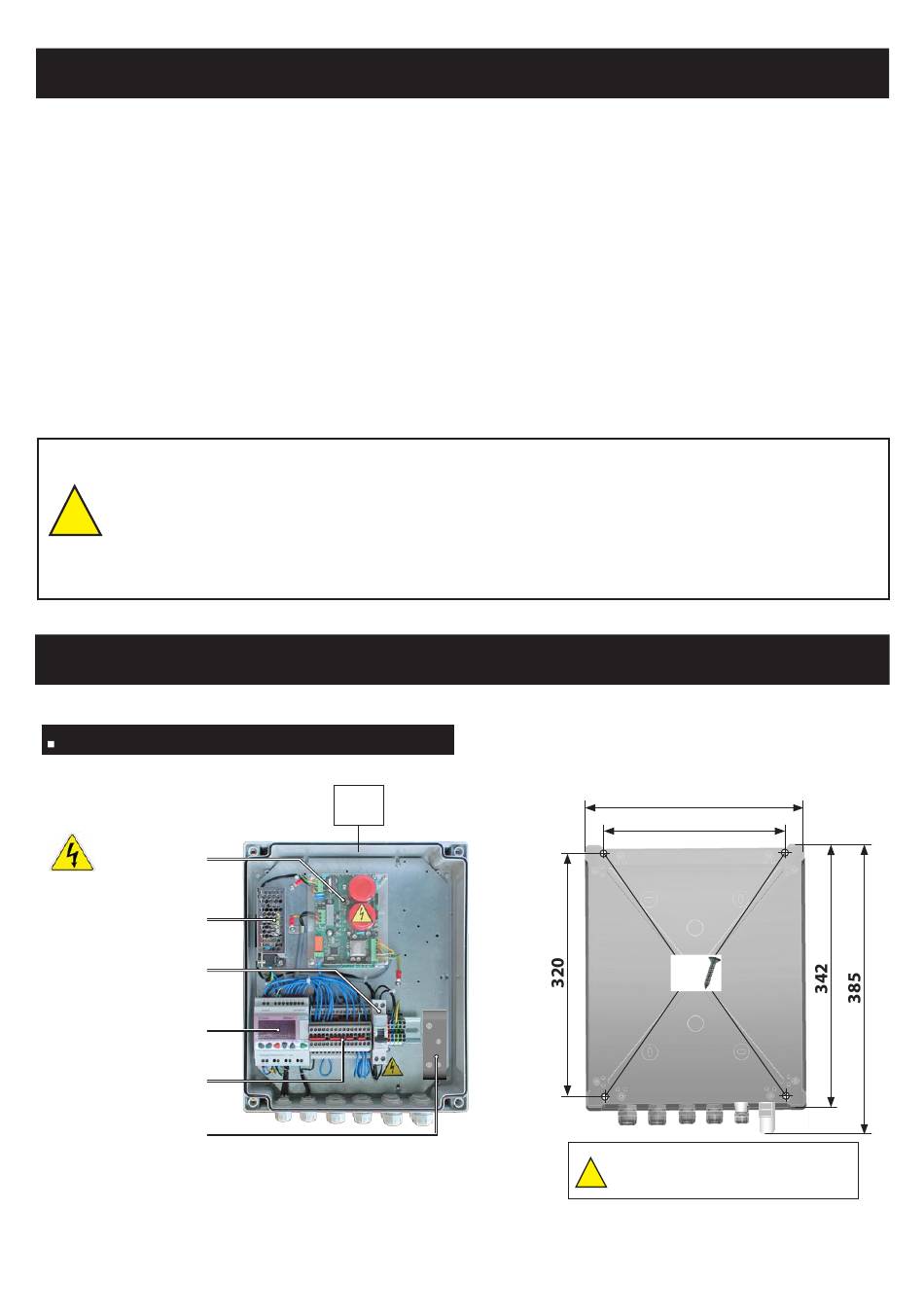

4 - CABLAGE / WIRING

Coffret électrique / Command box Coffret électrique / Command box
Carte moteur
Motor card
Carte alimentation
Power supply card
Disjoncteur
Circuit breaker
Afficheur
Control keyboard
Bornier
Terminal block
Chauffage (option)
Heating element
(option)
M10
3
287
238
Ø4
Longueur des câbles : 2m
!
Cables length: 2m
