ÉTAPE 2 - INSTALLATION
DU CADRE

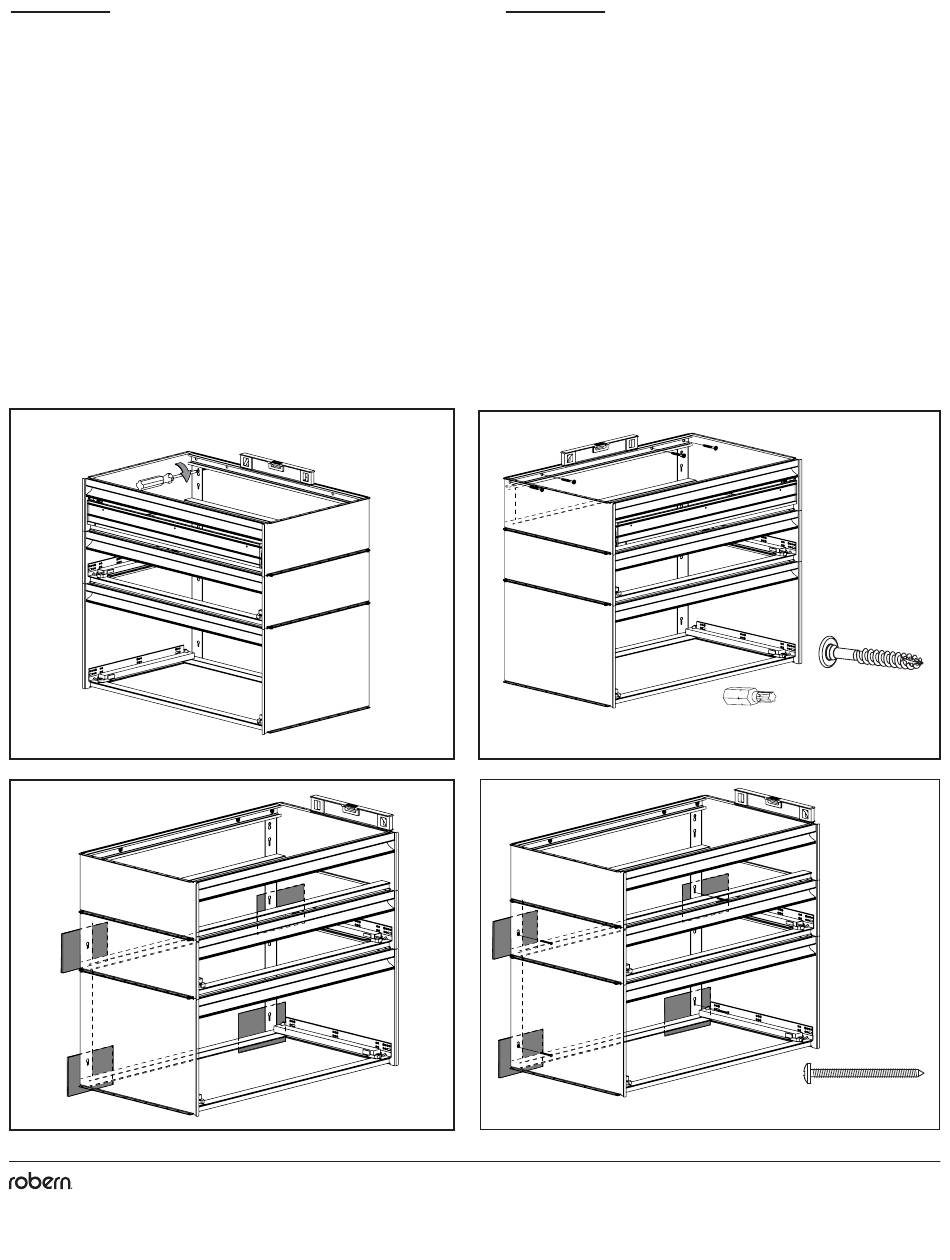

3. Mettre le cadre de niveau et serrer sur le mur tel qu'indiqué ici dans
la Figure 3. L'entrée de clé sur la gauche est allongée pour permettre
un ajustement vers le haut et vers le bas.
4. Installer les quatre boulons structurels (203-1256) dans les quatre
trous supérieurs du cadre. Figure 4. Une mèche à six lobes T-30 est
fournie.
5. Si le meuble de toilette n'est pas de niveau, ou si le mur est incliné,
caler le cadre comme requis. Illustré dans la Figure 5.
6. Installer quatre vis #10 x 2" (SS674) à travers la fente étroite de
l'entrée de clé sur la bride pour maintenir les cales en place comme
illustré dans la Figure 6.
3
5
© 2017 Robern, Inc. 701 N. Wilson Ave. Bristol, PA 19007 U.S.A.
800.877.2376
www.robern.com
Instructions d'installation / Instrucciones de instalación
Français
PASO 2 - INSTALACIÓN DEL MAR-
CO ESTRUCTURAL
3. Nivele el marco estructural y apriételo contra la pared como se
muestra en la Figura 3. El bocallave izquierdo es alargado para
permitir hacer ajustes hacia arriba y hacia abajo.
4. Instale los 4 pernos estructurales (203-1256) en los 4 orificios
superiores del marco estructural. Figura 4. Incluimos una punta para
destornillador Torx T-30.
5. Si el tocador no está nivelado o si la pared está pandeada, coloque
las cuñas que sean necesarias en el marco estructural. Consulte la
Figura 5.
6. Como se indica en el Figura 6, para sostener las cuñas en su lugar
instale los 4 tornillos #10 x 2" (SS674) a través de la ranura angosta
del bocallave en la pestaña.
4
6
19
[203-1256]
[203-1256]
5/16" x 2 1/2"
(4) 5/16" x 2-1/2"
4-Structural Bolt
[203-1270]
Boulon structurel /
4-Boulon
T-30 Driver
Perno estructural
4-Perno estructural
[SS674]
(4) #10 x 2" Vis / Tornillo
Español
No. de pièce / Pieza n.° 209-1276-rA rev. 06/16/17
Curated Cartesian H4 - 3 Drawer
