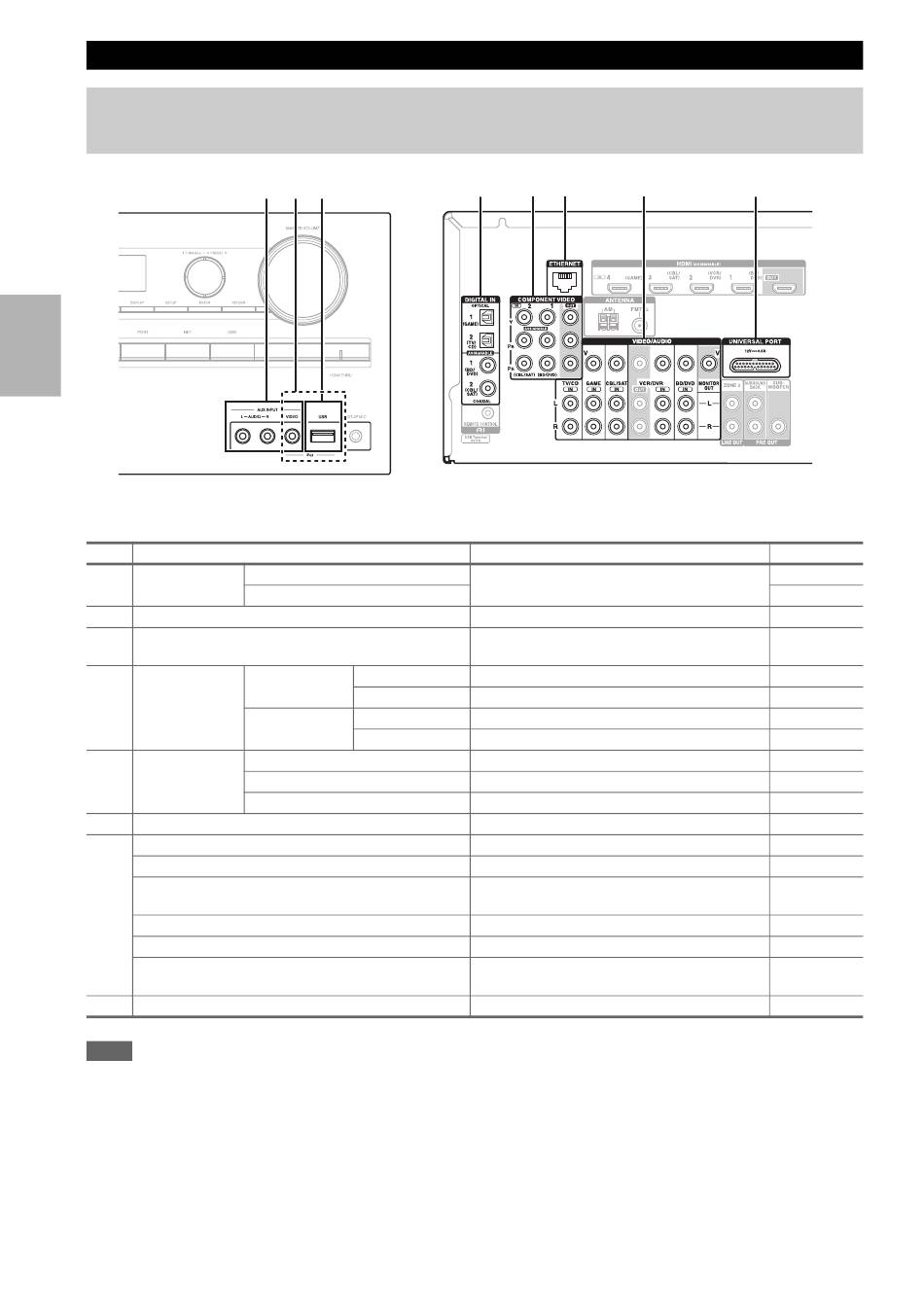

Conexión de componentes
Los menús de configuración en pantalla aparecerán únicamente en un televisor que esté conectado a HDMI OUT.
Si su televisor está conectado a MONITOR OUT V o a COMPONENT VIDEO OUT, utilice la pantalla del
receptor de AV para cambiar los ajustes.
Conecte sus componentes a las tomas apropiadas. Las asignaciones de entrada por defecto se muestran a continuación.
Consulte "Consejos de conexión y ruta de la señal de vídeo" para obtener información detallada
No. Toma/puerto
AUX INPUT
A
USB, AUX INPUT VIDEO
B
*2
USB
C
DIGITAL IN
D
COMPONENT
E
VIDEO
ETHERNET
F
MONITOR OUT
G
BD/DVD IN
VCR/DVR IN
CBL/SAT IN
GAME IN
TV/CD IN
UNIVERSAL PORT
H
Nota
*1 Cuando está seleccionada la entrada USB, puede introducir señales de vídeo desde la toma AUX INPUT VIDEO. Las señales de
vídeo que entran desde AUX INPUT VIDEO saldrán por la toma MONITOR OUT.
*2 No conecte el puerto USB del receptor de AV a un puerto USB de su ordenador. La música de su ordenador no se puede reproducir
a través del receptor de AV de este modo.
*3
Conecte un giradiscos (MM) que tenga un preamplificador de fono integrado. Si su giradiscos (MM) no lo tiene, necesitará un
preamplificador de fono de venta en comercios.
Si el giradiscos tiene un portaagujas de bobina móvil (MC), necesitará un amplificador principal MC o un transformador MC (de
venta en comercios) además de un preamplificador de fono. Consulte el manual de su giradiscos para mayor información.
• Con la conexión G, usted puede oír y grabar audio desde los componentes externos mientras está en la Zona 2. Puede
oír y grabar desde los componentes externos en la sala principal y también puede oír el audio en la Zona 2.
• Con la conexión D, podrá disfrutar de Dolby Digital y DTS. (Asimismo, para grabar o escuchar en la Zona 2, use las
Es
conexiones D y G.)
16
A B C
VIDEO
AUDIO L/R
*1
OPTICAL 1 (GAME)
2 (TV/CD)
COAXIAL 1 (BD/DVD)
2 (CBL/SAT)
IN 1 (BD/DVD)
IN 2 (CBL/SAT)
MONITOR OUT
D E F G
✔: Se puede cambiar la asignación
Componentes
Videocámara, etc.
iPod/iPhone (reproducción de vídeo)
iPod/iPhone, reproductor de MP3, unidad de
memoria flash USB
Consola de videojuegos
TV, reproductor de CD
Reproductor de discos Blu-ray/reproductor de DVD
Decodificador de satélite/cable, Dock RI, etc.
Reproductor de discos Blu-ray/DVD, Dock RI
Decodificador de satélite/cable, Dock RI, etc.
Televisor, proyector, etc.
Router
Televisor, proyector, etc.
Reproductor de discos Blu-ray/reproductor de DVD
Grabador de VCR o DVD/Grabador de vídeo
digital, Dock RI
Decodificador de satélite/cable, etc.
Consola de videojuegos, Dock RI
Televisor, reproductor de CD, reproductor de
casetes, MD, CD-R, giradiscos
Puerto universal dock opcional (UP-A1 etc.)
H
(➔ página 70).
página 40).
(➔
Asignable
✔
✔
✔
✔
✔
✔
*3 , Dock RI
