Élém
Commande/Fonction
ent
14
Deux options :
•
Quatre ports Fibre
Channel
(Logement 1/Port 1,
Logement 1/Port 2,
Logement 1/Port 3 et
Logement 1/Port 4)
avec trois voyants
par port
•
Deux ports Fibre
Channel
(Logement 1/Port 1
et Logement 1/
Port 2) avec trois
voyants par port
15
Port Mini-SAS B
(Logement 2/Port 2)
16
Port Mini-SAS A
(Logement 2/Port 1)
Système de stockage SCv2080 Contrôleur de stockage avec ports avant iSCSI
Les figures suivantes montrent les fonctions et voyants situés sur un contrôleur de stockage avec ports
avant iSCSI.

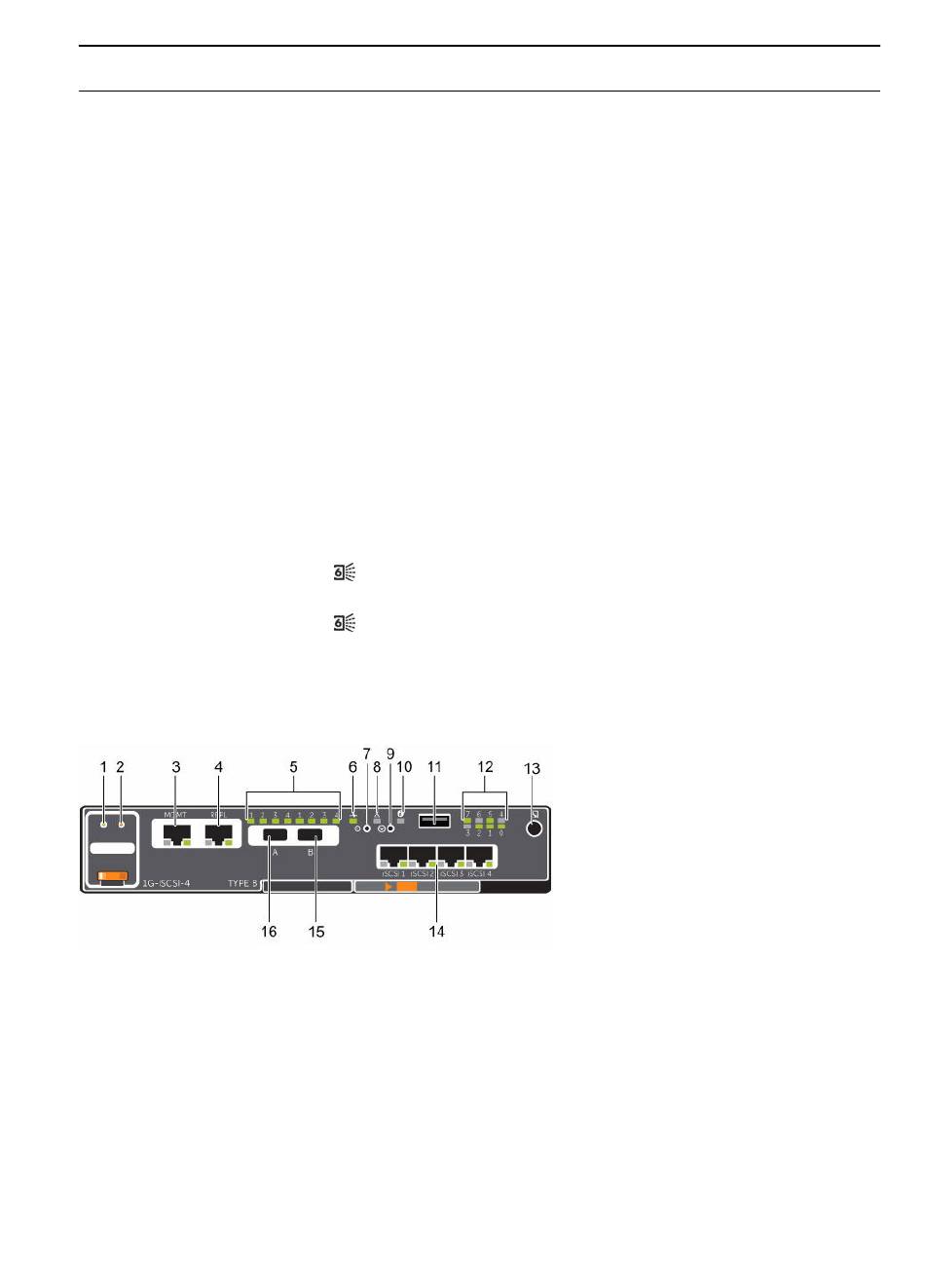

Figure 5. Système de stockage SCv2080 Contrôleur de stockage avec quatre ports avant iSCSI 1 GbE
À propos du Système de stockage SCv2080
Icon Description
—
Voyants pour les quatre ports Fibre Channel 8 Gb :
•
Tout éteint : pas d'alimentation
•
Tout allumé : démarrage en cours
•
Orange clignotant : activité à 2 Gb/s
•
Vert clignotant : activité à 4 Gb/s
•
Jaune clignotant : activité à 8 Gb/s
•
Orange et jaune clignotant : balise
•
Tout clignotant (simultanément) : micrologiciel initialisé
•
Tout clignotant (en alternance) : panne de micrologiciel
Voyants pour les deux ports Fibre Channel 16 Gb :
•
Tout éteint : pas d'alimentation
•
Tout allumé : démarrage en cours
•
Orange clignotant : activité à 4 Gb/s
•
Vert clignotant : activité à 8 Gb/s
•
Jaune clignotant : activité à 16 Gb/s
•
Orange et jaune clignotant : balise
•
Tout clignotant (simultanément) : micrologiciel initialisé
•
Tout clignotant (en alternance) : panne de micrologiciel
Port d'extension dorsal B
Port d'extension dorsal A
13
