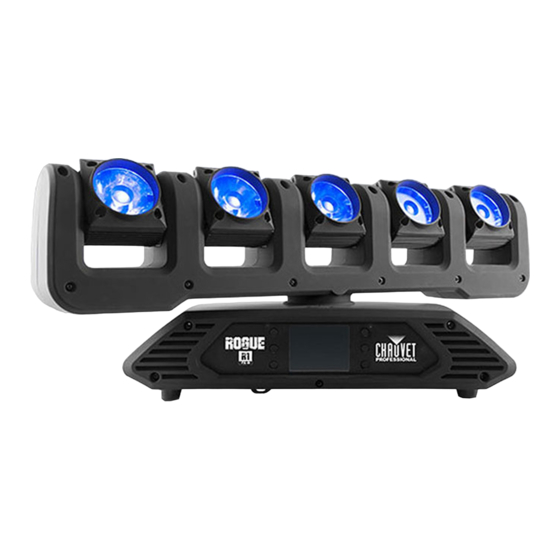

Chauvet Professional ROGUE R1 FX-B Manuel De Référence

Masquer les pouces

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel
Quick Reference Guide
English
Español
Français
Nederlands NL
EN
ES
FR

Publicité

loading

Manuels Connexes pour Chauvet Professional ROGUE R1 FX-B

Sommaire des Matières pour Chauvet Professional ROGUE R1 FX-B

  • Page 1 Quick Reference Guide English Español Français Nederlands NL...
  • Page 2 Rogue R1 FX-B QRG The Rogue R1 FX-B Quick Reference Guide (QRG) has basic product information About This such as connection, mounting, menu options, and DMX values. Download the Guide User Manual from www.chauvetprofessional.com for more details. Disclaimer The information and specifications contained in this QRG are subject to change without notice.
  • Page 3 Rogue R1 FX-B QRG Power Linking You can link up to 8 Rogue R1 FX-B products at 120 V, 14 products at 208 V, or 15 products at 230 V. Never exceed this number. Power linking cords can be purchased separately.
  • Page 4 Mounting Diagram Overhead Mounting Floor Mounting Touchscreen The Rogue R1 FX-B has a touchscreen display as well as 6 control buttons. The touchscreen can be locked and calibrated through the Setup options in the menu. Control Panel Control Panel Button...
  • Page 5 Rogue R1 FX-B QRG Menu Map Programming Levels Description Control Settings Control Settings Main Level Basic Sets the DMX personality, from Standard Basic (18CH), Standard (25CH), Personality Advanced Advanced (47CH), Tour (47CH) or Tour Tour 2 (52CH) Tour 2 Start Address 001–512...
  • Page 6 Rogue R1 FX-B QRG Menu Map (cont.) Programming Levels Description Test Mode Test Mode Main Level Auto test Auto test all functions Pan Speed Pan 360 Tilt 1 Tilt 2 Tilt 3 Tilt 4 Tilt 5 Tilt Speed Tilt 1 360...
  • Page 7 Rogue R1 FX-B QRG Menu Map (cont.) Programming Levels Description Setup (cont.) Setup Main Level (cont.) Display turns off after 30 seconds Display turns off after 1 minute Backlight Timer Display turns off after 5 minutes Display stays on Hold...
  • Page 8 Rogue R1 FX-B QRG Menu Map (cont.) Programming Levels Description Sys Info (cont.) Sys Info Main Level (cont.) Frequency Pan Fine Pan 360 Tilt 1 Tilt 1 Fine Tilt 2 Tilt 2 Fine Tilt 3 Tilt 3 Fine Tilt 4...
  • Page 9 Rogue R1 FX-B QRG Single Control Values Tour 2 Channel Function Value Percent/Setting (52CH) 000ó255 0–100% Fine Pan 000ó255 0–100% No function 001ó127 Counterclockwise rotation, slow to fast Continuous Pan Stop 129ó255 Clockwise rotation, slow to fast 000ó047 No function 048ó055 Tilt macro 1...
  • Page 10 Rogue R1 FX-B QRG Tour 2 Channel Function Value Percent/Setting (52CH 065ó069 No function (reserved for future use) cont.) 070ó074 Reset all 075ó079 No function (reserved for future use) 080ó084 Pan/Tilt reverse 085ó089 Pan reverse 090ó094 Tilt reverse 095ó099 Cancel pan reverse 100ó104 Cancel tilt reverse...
  • Page 11 Rogue R1 FX-B QRG Tour 2 Channel Function Value Percent/Setting (52CH 085ó092 Color 10 cont.) 093ó100 Color 11 101ó108 Color 12 109ó116 Color 13 117ó124 Color 14 125ó133 Color 15 Color Macro 134ó185 No function 186ó207 Rainbow effect, fast to slow 208ó213 Stop...
  • Page 12 Rogue R1 FX-B QRG Tour 2 Channel Function Value Percent/Setting (52CH Head 1 Head 2 Head 3 Head 4 Head 5 ● ○ ○ ● ● cont.) 234ó239 On/Off Preset ● ○ ● ● ○ ○ ● = on; = off) 240ó245...
  • Page 13 Rogue R1 FX-B QRG Tour 2 Channel Function Value Percent/Setting (52CH Tilt 1 000ó255 0–100% cont.) Fine Tilt 1 000ó255 0–100% No function 001ó127 Counterclockwise rotation, slow to fast Continuous Tilt 1 Stop 129ó255 Clockwise rotation, slow to fast Head 1 Dimmer 000ó255 0–100%...
  • Page 14 Rogue R1 FX-B QRG Tour 2 Channel Function Value Percent/Setting (52CH Tilt 5 000ó255 0–100% cont.) Fine Tilt 5 000ó255 0–100% No function 001ó127 Counterclockwise rotation, slow to fast Continuous Tilt 5 Stop 129ó255 Clockwise rotation, slow to fast Head 5 Dimmer 000ó255 0–100%...
  • Page 15 Rogue R1 FX-B QRG Tour (47CH Channel Function Value Percent/Setting cont.) 000ó009 No function 010ó014 Manual tilt blackout 015ó019 Cancel manual tilt blackout 020ó024 1 fixture macro 025ó029 2 fixture macro 1 030ó034 2 fixture macro 2 035ó039 4 fixture macro 1 040ó044 4 fixture macro 2...
  • Page 16 Rogue R1 FX-B QRG Tour (47CH Channel Function Value Percent/Setting cont.) 000ó013 No function 014ó020 Color 1 021ó028 Color 2 029ó036 Color 3 037ó044 Color 4 045ó052 Color 5 053ó060 Color 6 061ó068 Color 7 069ó076 Color 8 077ó084 Color 9 085ó092 Color 10...
  • Page 17 Rogue R1 FX-B QRG Tour (47CH Channel Function Value Percent/Setting cont.) Head 1 Head 2 Head 3 Head 4 Head 5 ○ ○ ○ ○ ○ 174ó179 ○ ○ ○ ○ ● 180ó185 ○ ○ ○ ● ● 186ó191 ○...
  • Page 18 Rogue R1 FX-B QRG Tour (47CH Channel Function Value Percent/Setting cont.) 206ó210 Auto program 15 211ó215 Auto program 16 216ó220 Auto program 17 221ó225 Auto program 18 226ó230 Auto program 19 LED Macro/ Auto Program 231ó235 Auto program 20 236ó240 Auto program 21 241ó245 Auto program 22...
  • Page 19 Rogue R1 FX-B QRG Tour (47CH Channel Function Value Percent/Setting cont.) Tilt 5 000ó255 0–100% Fine Tilt 5 000ó255 0–100% No function 001ó127 Counterclockwise rotation, slow to fast Continuous Tilt 5 Stop 129ó255 Clockwise rotation, slow to fast Head 5 Red 000ó255 RGBW mode: 0–100% / CMY mode: 100%–0...
  • Page 20 Rogue R1 FX-B QRG Advanced Channel Function Value Percent/Setting Mode 000ó047 No function (47CH 048ó055 Tilt macro 1 056ó063 Tilt macro 2 cont.) 064ó071 Tilt macro 3 072ó079 Tilt macro 4 080ó087 Tilt macro 5 088ó095 Tilt macro 6 096ó103 Tilt macro 7 104ó111 Tilt macro 8...
  • Page 21 Rogue R1 FX-B QRG Advanced Channel Function Value Percent/Setting Mode 000ó009 No function (47CH 010ó014 Manual tilt blackout 015ó019 Cancel manual tilt blackout cont.) 020ó024 1 fixture macro 025ó029 2 fixture macro 1 030ó034 2 fixture macro 2 035ó039 4 fixture macro 1 040ó044 4 fixture macro 2...
  • Page 22 Rogue R1 FX-B QRG Advanced Channel Function Value Percent/Setting Mode 000ó013 No function (47CH 014ó020 Color 1 021ó028 Color 2 cont.) 029ó036 Color 3 037ó044 Color 4 045ó052 Color 5 053ó060 Color 6 061ó068 Color 7 069ó076 Color 8 077ó084 Color 9 085ó092 Color 10...
  • Page 23 Rogue R1 FX-B QRG Advanced Channel Function Value Percent/Setting Mode Head 1 Head 2 Head 3 Head 4 Head 5 ● ● ● ● ● (47CH 000ó005 ○ ● ● ● ● cont.) 006ó011 ○ ○ ● ● ● 012ó017 ○...
  • Page 24 Rogue R1 FX-B QRG Advanced Channel Function Value Percent/Setting Mode 000ó015 No function (47CH 016ó020 LED Macro 1 021ó025 LED Macro 2 cont.) 026ó030 LED Macro 3 031ó035 LED Macro 4 036ó040 LED Macro 5 041ó045 LED Macro 6 046ó050 LED Macro 7 051ó055 LED Macro 8...
  • Page 25 Rogue R1 FX-B QRG Advanced Channel Function Value Percent/Setting Mode Head 1 Red 000ó255 RGBW mode: 0–100% / CMY mode: 100%–0 (47CH Head 1 Green 000ó255 RGBW mode: 0–100% / CMY mode: 100%–0 cont.) Head 1 Blue 000ó255 RGBW mode: 0–100% / CMY mode: 100%–0 Head 1 White 000ó255 RGBW mode: 0–100% / CMY mode: 100%–0...
  • Page 26 Rogue R1 FX-B QRG Standard Channel Function Value Percent/Setting Mode 000ó047 No function (25CH 048ó055 Tilt macro 1 056ó063 Tilt macro 2 cont.) 064ó071 Tilt macro 3 072ó079 Tilt macro 4 080ó087 Tilt macro 5 088ó095 Tilt macro 6 096ó103 Tilt macro 7 104ó111 Tilt macro 8...
  • Page 27 Rogue R1 FX-B QRG Standard Channel Function Value Percent/Setting Mode 000ó009 No function (25CH 010ó014 Manual tilt blackout 015ó019 Cancel manual tilt blackout cont.) 020ó024 1 fixture macro 025ó029 2 fixture macro 1 030ó034 2 fixture macro 2 035ó039 4 fixture macro 1 040ó044 4 fixture macro 2...
  • Page 28 Rogue R1 FX-B QRG Standard Channel Function Value Percent/Setting Mode 000ó013 No function (25CH 014ó020 Color 1 021ó028 Color 2 cont.) 029ó036 Color 3 037ó044 Color 4 045ó052 Color 5 053ó060 Color 6 061ó068 Color 7 069ó076 Color 8 077ó084 Color 9 085ó092 Color 10...
  • Page 29 Rogue R1 FX-B QRG Standard Channel Function Value Percent/Setting Mode Head 1 Head 2 Head 3 Head 4 Head 5 ● ● ● ● ● (25CH 000ó005 ○ ● ● ● ● cont.) 006ó011 ○ ○ ● ● ● 012ó017 ○...
  • Page 30 Rogue R1 FX-B QRG Standard Channel Function Value Percent/Setting Mode 000ó015 No function (25CH 016ó020 LED Macro 1 021ó025 LED Macro 2 cont.) 026ó030 LED Macro 3 031ó035 LED Macro 4 036ó040 LED Macro 5 041ó045 LED Macro 6 046ó050 LED Macro 7 051ó055 LED Macro 8...
  • Page 31 Rogue R1 FX-B QRG Standard Channel Function Value Percent/Setting Mode 000ó255 RGBW mode: 0–100% / CMY mode: 100%–0 (25CH Green 000ó255 RGBW mode: 0–100% / CMY mode: 100%–0 cont.) Blue 000ó255 RGBW mode: 0–100% / CMY mode: 100%–0 White 000ó255 RGBW mode: 0–100% / CMY mode: 100%–0...
  • Page 32 Rogue R1 FX-B QRG Basic Mode Channel Function Value Percent/Setting (18CH 000ó009 No function cont.) 010ó014 Manual tilt blackout 015ó019 Cancel manual tilt blackout 020ó024 1 fixture macro 025ó029 2 fixture macro 1 030ó034 2 fixture macro 2 035ó039 4 fixture macro 1 040ó044 4 fixture macro 2...
  • Page 33 Rogue R1 FX-B QRG Basic Mode Channel Function Value Percent/Setting (18CH 000ó013 No function cont.) 014ó020 Color 1 021ó028 Color 2 029ó036 Color 3 037ó044 Color 4 045ó052 Color 5 053ó060 Color 6 061ó068 Color 7 069ó076 Color 8 077ó084 Color 9 085ó092 Color 10...
  • Page 34 Rogue R1 FX-B QRG Basic Mode Channel Function Value Percent/Setting (18CH Head 1 Head 2 Head 3 Head 4 Head 5 ● ● ● ● ● cont.) 000ó005 ○ ● ● ● ● 006ó011 ○ ○ ● ● ● 012ó017 ○...
  • Page 35 Rogue R1 FX-B QRG Basic Mode Channel Function Value Percent/Setting (18CH 000ó015 No function cont.) 016ó020 LED Macro 1 021ó025 LED Macro 2 026ó030 LED Macro 3 031ó035 LED Macro 4 036ó040 LED Macro 5 041ó045 LED Macro 6 046ó050 LED Macro 7 051ó055 LED Macro 8...
  • Page 36 Rogue R1 FX-B QRG Basic Mode Channel Function Value Percent/Setting (18CH 000ó255 RGBW mode: 0–100% / CMY mode: 100%–0 cont.) Green 000ó255 RGBW mode: 0–100% / CMY mode: 100%–0 Blue 000ó255 RGBW mode: 0–100% / CMY mode: 100%–0 White 000ó255 RGBW mode: 0–100% / CMY mode: 100%–0...
  • Page 37 Rogue R1 FX-B QRG Advanced Channel Function Value Percent/Setting Movement 000ó047 No function Mode 048ó055 Tilt macro 1 056ó063 Tilt macro 2 (23CH 064ó071 Tilt macro 3 cont.) 072ó079 Tilt macro 4 080ó087 Tilt macro 5 088ó095 Tilt macro 6 096ó103 Tilt macro 7...
  • Page 38 Rogue R1 FX-B QRG Advanced Channel Function Value Percent/Setting Movement 000ó009 No function Mode 010ó014 Manual tilt blackout 015ó019 Cancel manual tilt blackout (23CH 020ó024 1 fixture macro cont.) 025ó029 2 fixture macro 1 030ó034 2 fixture macro 2 035ó039 4 fixture macro 1 040ó044 4 fixture macro 2...
  • Page 39 Rogue R1 FX-B QRG Standard Channel Function Value Percent/Setting Movement No function Mode 001ó127 Counterclockwise rotation, slow to fast Continuous Tilt 3 Stop (17CH 129ó255 Clockwise rotation, slow to fast cont.) No function 001ó127 Counterclockwise rotation, slow to fast Continuous Tilt 4 Stop 129ó255 Clockwise rotation, slow to fast...
  • Page 40 Rogue R1 FX-B QRG Standard Channel Function Value Percent/Setting Movement 000ó019 Off Mode 020ó024 On (17CH 025ó064 Strobe 1, fast to slow 065ó069 On cont.) 070ó084 Strobe 2 (Fast on, slow off) fast to slow 085ó089 On 090ó104 Strobe 3 (Slow on, fast off) fast to slow 105ó109 On...
  • Page 41 Rogue R1 FX-B QRG Standard Channel Function Value Percent/Setting Movement 000ó009 No function Mode 010ó014 Manual tilt blackout 015ó019 Cancel manual tilt blackout (17CH 020ó024 1 fixture macro cont.) 025ó029 2 fixture macro 1 030ó034 2 fixture macro 2 035ó039 4 fixture macro 1 040ó044 4 fixture macro 2...
  • Page 42 Rogue R1 FX-B QRG Basic Channel Function Value Percent/Setting Movement 000ó047 No function Mode 048ó055 Tilt macro 1 056ó063 Tilt macro 2 (10CH 064ó071 Tilt macro 3 cont.) 072ó079 Tilt macro 4 080ó087 Tilt macro 5 088ó095 Tilt macro 6 096ó103 Tilt macro 7...
  • Page 43 Rogue R1 FX-B QRG Basic Channel Function Value Percent/Setting Movement 000ó009 No function Mode 010ó014 Manual tilt blackout 015ó019 Cancel manual tilt blackout (10CH 020ó024 1 fixture macro cont.) 025ó029 2 fixture macro 1 030ó034 2 fixture macro 2 035ó039 4 fixture macro 1 040ó044 4 fixture macro 2...
  • Page 44 Rogue R1 FX-B QRG Dual Control Pixel Values RGBW Channel Function Value Percent/Setting Mode Head 1 Red 000ó255 RGBW mode: 0–100% / CMY mode: 100%–0 (20CH) Head 1 Green 000ó255 RGBW mode: 0–100% / CMY mode: 100%–0 Head 1 Blue 000ó255 RGBW mode: 0–100% / CMY mode: 100%–0...
  • Page 45 Rogue R1 FX-B GRR La Guía de Referencia Rápida (GRR) del Rogue R1 FX-B contiene información Acerca de básica sobre el producto, como conexión, montaje, opciones de menú y valores DMX. esta Guía Descargue el Manual de Usuario de www.chauvetprofessional.com para información...
  • Page 46 Rogue R1 FX-B GRR Alimentación en Puede enlazar hasta 8 productos Rogue R1 FX-B a 120 V, 14 productos a 208 V o 15 productos a 230 V. Nunca sobrepase este número. Los cables de alimentación en Cadena cadena se pueden adquirir por separado.
  • Page 47 Montaje en Altura Montaje en el Suelo El Rogue R1 FX-B dispone de una pantalla táctil y de 6 botones de control. La Panel de control pantalla táctil se puede bloquear y calibrar a través de las opciones de Setup con pantalla táctil...
  • Page 48 Rogue R1 FX-B GRR Mapa de Menú Niveles de Programación Descripción Control Settings Control Settings Nivel Principal Basic Configura la personalidad DMX Standard Básica (18CH), Estándar (25CH), Personality Advanced Avanzada (47CH) Tour (47CH) o Tour Tour 2 (52CH) Tour 2 Start Address 001–512...
  • Page 49 Rogue R1 FX-B GRR Mapa de Menú (cont.) Niveles de Programación Descripción Test Mode Test Mode Nivel Principal Prueba automática de todas las Auto test funciones Pan Speed Pan 360 Tilt 1 Tilt 2 Tilt 3 Tilt 4 Tilt 5...
  • Page 50 Rogue R1 FX-B GRR Mapa de Menú (cont.) Niveles de Programación Descripción Setup (cont.) Setup Nivel Principal (cont.) Mantener la configuración actual Calibration Calibrar la pantalla táctil La pantalla responden al toque Touchscreen Lock La pantalla no responde al toque Bloqueo los botones y pantalla táctil...
  • Page 51 Rogue R1 FX-B GRR Mapa de Menú (cont.) Niveles de Programación Descripción Sys Info (cont.) Sys Info Nivel Principal (cont.) Muestra la máscara de subred SubMask xxx.xxx.xxx.xxx actual Fixture Information xx.xx.xx.xx.xx.xx Muestra la dirección MAC actual Muestra cualquier error o “No...
  • Page 52 Rogue R1 FX-B GRR Valores “Single Control” Tour 2 Canal Función Valor Porcentaje/Configuración (52CH) Desplazamiento 000ó255 0–100% Lateral Desplazamiento 000ó255 0–100% Lateral Fino Sin función 001ó127 Rotación en el sentido antihoriario, lenta a rápida Desplazamiento lateral continua Detener 129ó255 Rotación en sentido horario, lenta a rápida 000ó047 Sin función...
  • Page 53 Rogue R1 FX-B GRR Tour 2 Canal Función Valor Porcentaje/Configuración (52CH 000ó009 Sin función cont.) 010ó014 Blackout de inclinación manual 015ó019 Cancelar blackout de inclinación manual 020ó024 Macro 1 dispositivo 025ó029 Macro 1, 2 dispositivos 030ó034 Macro 2, 2 dispositivos 035ó039 Macro 4, 1 dispositivos...
  • Page 54 Rogue R1 FX-B GRR Tour 2 Canal Función Valor Porcentaje/Configuración (52CH 000ó013 Sin función cont.) 014ó020 Color 1 021ó028 Color 2 029ó036 Color 3 037ó044 Color 4 045ó052 Color 5 053ó060 Color 6 061ó068 Color 7 069ó076 Color 8 077ó084 Color 9 085ó092 Color 10...
  • Page 55 Rogue R1 FX-B GRR Tour 2 Canal Función Valor Porcentaje/Configuración (52CH Cabeza Cabeza Cabeza Cabeza Cabeza cont.) ● ● ● ● ● 000ó005 ○ ● ● ● ● 006ó011 ○ ○ ● ● ● 012ó017 ○ ○ ○ ● ●...
  • Page 56 Rogue R1 FX-B GRR Tour 2 Canal Función Valor Porcentaje/Configuración (52CH 000ó015 Sin función cont.) 016ó020 Macro LED 1 021ó025 Macro LED 2 026ó030 Macro LED 3 031ó035 Macro LED 4 036ó040 Macro LED 5 041ó045 Macro LED 6 046ó050 Macro LED 7 051ó055 Macro LED 8...
  • Page 57 Rogue R1 FX-B GRR Tour 2 Canal Función Valor Porcentaje/Configuración (52CH Inclinación 1 000ó255 0–100% cont.) Inclinación Fina 1 000ó255 0–100% Sin función 001ó127 Rotación en el sentido antihoriario, lenta a rápida Inclinación continua 1 Detener 129ó255 Rotación en sentido horario, lenta a rápida Cabeza 1 000ó255 0–100%...
  • Page 58 Rogue R1 FX-B GRR Tour 2 Canal Función Valor Porcentaje/Configuración (52CH Cabeza 4 rojo 000ó255 Modo RGBW: 0–100% / Modo CMY: 100%–0 cont.) Cabeza 4 verde 000ó255 Modo RGBW: 0–100% / Modo CMY: 100%–0 Cabeza 4 azul 000ó255 Modo RGBW: 0–100% / Modo CMY: 100%–0 Cabeza 4 blanco 000ó255 Modo RGBW: 0–100% / Modo CMY: 100%–0...
  • Page 59 Rogue R1 FX-B GRR Tour (47CH Canal Función Valor Porcentaje/Configuración cont.) 000ó009 Sin función 010ó014 Blackout de inclinación manual 015ó019 Cancelar blackout de inclinación manual 020ó024 Macro 1 dispositivo 025ó029 Macro 1, 2 dispositivos 030ó034 Macro 2, 2 dispositivos 035ó039 Macro 4, 1 dispositivos 040ó044 Macro 4, 2 dispositivos...
  • Page 60 Rogue R1 FX-B GRR Tour (47CH Canal Función Valor Porcentaje/Configuración cont.) 000ó013 Sin función 014ó020 Color 1 021ó028 Color 2 029ó036 Color 3 037ó044 Color 4 045ó052 Color 5 053ó060 Color 6 061ó068 Color 7 069ó076 Color 8 077ó084 Color 9 085ó092 Color 10...
  • Page 61 Rogue R1 FX-B GRR Tour (47CH Canal Función Valor Porcentaje/Configuración cont.) Cabeza Cabeza Cabeza Cabeza Cabeza ● ● ● ● ● 000ó005 ○ ● ● ● ● 006ó011 ○ ○ ● ● ● 012ó017 ○ ○ ○ ● ● 018ó023 ○...
  • Page 62 Rogue R1 FX-B GRR Tour (47CH Canal Función Valor Porcentaje/Configuración cont.) 000ó015 Sin función 016ó020 Macro LED 1 021ó025 Macro LED 2 026ó030 Macro LED 3 031ó035 Macro LED 4 036ó040 Macro LED 5 041ó045 Macro LED 6 046ó050 Macro LED 7 051ó055 Macro LED 8...
  • Page 63 Rogue R1 FX-B GRR Tour (47CH Canal Función Valor Porcentaje/Configuración cont.) Inclinación 1 000ó255 0–100% Inclinación Fina 1 000ó255 0–100% Sin función 001ó127 Rotación en el sentido antihoriario, lenta a rápida Inclinación continua 1 Detener 129ó255 Rotación en sentido horario, lenta a rápida Cabeza 1 rojo 000ó255 Modo RGBW: 0–100% / Modo CMY: 100%–0...
  • Page 64 Rogue R1 FX-B GRR Modo Canal Función Valor Porcentaje/Configuración “Advanced” Desplazamiento 000ó255 0–100% Lateral (47CH) Desplazamiento 000ó255 0–100% Lateral Fino Sin función 001ó127 Rotación en el sentido antihoriario, lenta a rápida Desplazamiento lateral continua Detener 129ó255 Rotación en sentido horario, lenta a rápida Inclinación 1...
  • Page 65 Rogue R1 FX-B GRR Modo Canal Función Valor Porcentaje/Configuración “Advanced” 000ó047 Sin función (47CH 048ó055 Macro de inclinación 1 056ó063 Macro de inclinación 2 cont.) 064ó071 Macro de inclinación 3 072ó079 Macro de inclinación 4 080ó087 Macro de inclinación 5 088ó095 Macro de inclinación 6...
  • Page 66 Rogue R1 FX-B GRR Modo Canal Función Valor Porcentaje/Configuración “Advanced” 000ó009 Sin función (47CH 010ó014 Blackout de inclinación manual 015ó019 Cancelar blackout de inclinación manual cont.) 020ó024 Macro 1 dispositivo 025ó029 Macro 1, 2 dispositivos 030ó034 Macro 2, 2 dispositivos 035ó039 Macro 4, 1 dispositivos...
  • Page 67 Rogue R1 FX-B GRR Modo Canal Función Valor Porcentaje/Configuración “Advanced” 000ó013 Sin función (47CH 014ó020 Color 1 021ó028 Color 2 cont.) 029ó036 Color 3 037ó044 Color 4 045ó052 Color 5 053ó060 Color 6 061ó068 Color 7 069ó076 Color 8 077ó084 Color 9 085ó092 Color 10...
  • Page 68 Rogue R1 FX-B GRR Modo Canal Función Valor Porcentaje/Configuración “Advanced” Cabeza Cabeza Cabeza Cabeza Cabeza (47CH ● ● ● ● ● 000ó005 cont.) ○ ● ● ● ● 006ó011 ○ ○ ● ● ● 012ó017 ○ ○ ○ ● ●...
  • Page 69 Rogue R1 FX-B GRR Modo Canal Función Valor Porcentaje/Configuración “Advanced” 000ó015 Sin función (47CH 016ó020 Macro LED 1 021ó025 Macro LED 2 cont.) 026ó030 Macro LED 3 031ó035 Macro LED 4 036ó040 Macro LED 5 041ó045 Macro LED 6 046ó050 Macro LED 7 051ó055 Macro LED 8...
  • Page 70 Rogue R1 FX-B GRR Modo Canal Función Valor Porcentaje/Configuración “Advanced” Cabeza 1 rojo 000ó255 Modo RGBW: 0–100% / Modo CMY: 100%–0 (47CH Cabeza 1 verde 000ó255 Modo RGBW: 0–100% / Modo CMY: 100%–0 cont.) Cabeza 1 azul 000ó255 Modo RGBW: 0–100% / Modo CMY: 100%–0 Cabeza 1 blanco 000ó255 Modo RGBW: 0–100% / Modo CMY: 100%–0...
  • Page 71 Rogue R1 FX-B GRR Modo Canal Función Valor Porcentaje/Configuración “Standard” 000ó047 Sin función (25CH 048ó055 Macro de inclinación 1 056ó063 Macro de inclinación 2 cont.) 064ó071 Macro de inclinación 3 072ó079 Macro de inclinación 4 080ó087 Macro de inclinación 5 088ó095 Macro de inclinación 6...
  • Page 72 Rogue R1 FX-B GRR Modo Canal Función Valor Porcentaje/Configuración “Standard” 000ó009 Sin función (25CH 010ó014 Blackout de inclinación manual 015ó019 Cancelar blackout de inclinación manual cont.) 020ó024 Macro 1 dispositivo 025ó029 Macro 1, 2 dispositivos 030ó034 Macro 2, 2 dispositivos 035ó039 Macro 4, 1 dispositivos...
  • Page 73 Rogue R1 FX-B GRR Modo Canal Función Valor Porcentaje/Configuración “Standard” 000ó013 Sin función (25CH 014ó020 Color 1 021ó028 Color 2 cont.) 029ó036 Color 3 037ó044 Color 4 045ó052 Color 5 053ó060 Color 6 061ó068 Color 7 069ó076 Color 8 077ó084 Color 9 085ó092 Color 10...
  • Page 74 Rogue R1 FX-B GRR Modo Canal Función Valor Porcentaje/Configuración “Standard” Cabeza Cabeza Cabeza Cabeza Cabeza (25CH ● ● ● ● ● 000ó005 cont.) ○ ● ● ● ● 006ó011 ○ ○ ● ● ● 012ó017 ○ ○ ○ ● ●...
  • Page 75 Rogue R1 FX-B GRR Modo Canal Función Valor Porcentaje/Configuración “Standard” 000ó015 Sin función (25CH 016ó020 Macro LED 1 021ó025 Macro LED 2 cont.) 026ó030 Macro LED 3 031ó035 Macro LED 4 036ó040 Macro LED 5 041ó045 Macro LED 6 046ó050 Macro LED 7 051ó055 Macro LED 8...
  • Page 76 Rogue R1 FX-B GRR Modo Canal Función Valor Porcentaje/Configuración “Basic” Desplazamiento 000ó255 0–100% Lateral (18CH) Sin función 001ó127 Rotación en el sentido antihoriario, lenta a rápida Desplazamiento lateral continua Detener 129ó255 Rotación en sentido horario, lenta a rápida Inclinación todo 000ó255 0–100%...
  • Page 77 Rogue R1 FX-B GRR Modo Canal Función Valor Porcentaje/Configuración “Basic” 000ó009 Sin función (18CH 010ó014 Blackout de inclinación manual 015ó019 Cancelar blackout de inclinación manual cont.) 020ó024 Macro 1 dispositivo 025ó029 Macro 1, 2 dispositivos 030ó034 Macro 2, 2 dispositivos 035ó039 Macro 4, 1 dispositivos...
  • Page 78 Rogue R1 FX-B GRR Modo Canal Función Valor Porcentaje/Configuración “Basic” 000ó013 Sin función (18CH 014ó020 Color 1 021ó028 Color 2 cont.) 029ó036 Color 3 037ó044 Color 4 045ó052 Color 5 053ó060 Color 6 061ó068 Color 7 069ó076 Color 8 077ó084 Color 9 085ó092 Color 10...
  • Page 79 Rogue R1 FX-B GRR Modo Canal Función Valor Porcentaje/Configuración “Basic” Cabeza Cabeza Cabeza Cabeza Cabeza (18CH ● ● ● ● ● 000ó005 cont.) ○ ● ● ● ● 006ó011 ○ ○ ● ● ● 012ó017 ○ ○ ○ ● ●...
  • Page 80 Rogue R1 FX-B GRR Modo Canal Función Valor Porcentaje/Configuración “Basic” 000ó015 Sin función (18CH 016ó020 Macro LED 1 021ó025 Macro LED 2 cont.) 026ó030 Macro LED 3 031ó035 Macro LED 4 036ó040 Macro LED 5 041ó045 Macro LED 6 046ó050 Macro LED 7 051ó055 Macro LED 8...
  • Page 81 Rogue R1 FX-B GRR Modo Canal Función Valor Porcentaje/Configuración “Basic” Rojo 000ó255 Modo RGBW: 0–100% / Modo CMY: 100%–0 (18CH Verde 000ó255 Modo RGBW: 0–100% / Modo CMY: 100%–0 cont.) Azul 000ó255 Modo RGBW: 0–100% / Modo CMY: 100%–0 Blanco 000ó255 Modo RGBW: 0–100% / Modo CMY: 100%–0...
  • Page 82 Rogue R1 FX-B GRR Modo Canal Función Valor Porcentaje/Configuración “Advanced 000ó047 Sin función Movement” 048ó055 Macro de inclinación 1 056ó063 Macro de inclinación 2 (23CH 064ó071 Macro de inclinación 3 cont.) 072ó079 Macro de inclinación 4 080ó087 Macro de inclinación 5 088ó095 Macro de inclinación 6...
  • Page 83 Rogue R1 FX-B GRR Modo Canal Función Valor Porcentaje/Configuración “Advanced Atenuador 000ó255 0–100% Movement” 000ó019 Apagado (23CH 020ó024 Encendido 025ó064 Rápido a lento cont.) 065ó069 Encendido 070ó084 Encendido rápido, apagado lento, rápido a lento 085ó089 Encendido 090ó104 Encendido lento, apagado rápido, rápido a lento 105ó109 Encendido...
  • Page 84 Rogue R1 FX-B GRR Modo Canal Función Valor Porcentaje/Configuración “Standard Desplazamiento 000ó255 0–100% Lateral Movement” Sin función (17CH) 001ó127 Rotación en el sentido antihoriario, lenta a rápida Desplazamiento lateral continua Detener 129ó255 Rotación en sentido horario, lenta a rápida Inclinación 1 000ó255 0–100%...
  • Page 85 Rogue R1 FX-B GRR Modo Canal Función Valor Porcentaje/Configuración “Standard 224ó231 Macro de inclinación 23 Movement” Macro de 232ó239 Macro de inclinación 24 inclinación 240ó247 Macro de inclinación 25 (17CH 248ó255 Macro de inclinación 26 cont.) Velocidad de macro de 000ó255 Rápida a lenta...
  • Page 86 Rogue R1 FX-B GRR Modo Canal Función Valor Porcentaje/Configuración “Standard 120ó124 Desvincular todas las cabezas de la cabeza 1 Movement” 125ó129 Sin función (reservado para usos futuros) 130ó134 Sin función (reservado para usos futuros) (17CH Control 135ó139 Modo velocidad del atenuador rápido cont.)
  • Page 87 Rogue R1 FX-B GRR Modo Canal Función Valor Porcentaje/Configuración “Basic Atenuador 000ó255 0–100% Movement” 000ó019 Apagado (10CH 020ó024 Encendido 025ó064 Rápido a lento cont.) 065ó069 Encendido 070ó084 Encendido rápido, apagado lento, rápido a lento 085ó089 Encendido 090ó104 Encendido lento, apagado rápido, rápido a lento 105ó109 Encendido...
  • Page 88 Rogue R1 FX-B GRR Valores “Dual Control Pixel” Modo Canal Función Valor Porcentaje/Configuración RGBW Cabeza 1 rojo 000ó255 Modo RGBW: 0–100% / Modo CMY: 100%–0 (20CH) Cabeza 1 verde 000ó255 Modo RGBW: 0–100% / Modo CMY: 100%–0 Cabeza 1 azul 000ó255 Modo RGBW: 0–100% / Modo CMY: 100%–0...
  • Page 89 Rogue R1 FX-B MR Le manuel de référence (MR) du Rogue R1 FX-B Wash reprend des informations À Propos de ce de base sur ce produit notamment en matière de connexions, montage, options de Manuel menu valeurs DMX. Téléchargez Manuel d'Utilisation www.chauvetprofessional.com...
  • Page 90 Revissez le couvercle du porte-fusible et rebranchez l'unité. Vous pouvez relier le Rogue R1 FX-B à un contrôleur ou à un logiciel de contrôle à Connexions du l'aide d'une connexion DMX, une connexion Ethernet ou les deux à la fois. En cas...
  • Page 91 Montage au Sol Montage en Hauteur Le Rogue R1 FX-B est équipé d'un affichage avec un écran tactile ainsi que de 6 Panneau de boutons de commande. L'écran tactile peut être verrouillé et calibré via l'option commande tactile Setup (paramétrage) du menu.
  • Page 92 Rogue R1 FX-B MR Plan du Menu (suite) Niveaux de Programmation Description Control Settings Control Settings Niveau Principal Basic Définir la personnalité Art-Net™, Standard parmi : Basique (18CH), Standard Personality Advanced (25CH), Avancée (47CH) Tour ArtNet Tour (47CH) ou Tour 2 (52CH)
  • Page 93 Rogue R1 FX-B MR Plan du Menu (suite) Niveaux de Programmation Description Test Mode Test Mode Niveau Principal Effectuer un test automatique de Auto test toutes les fonctions Pan Speed Pan 360 Tilt 1 Tilt 2 Tilt 3 Tilt 4...
  • Page 94 Rogue R1 FX-B MR Plan du Menu (suite) Niveaux de Programmation Description Setup (suite) Setup Niveau Principal (suite) L'écran réponds au toucher Touchscreen Lock L'écran ne réponds pas au toucher Boutons de verrouillage et écran Lock Screen tactile Mot de Passe : 0920 L'affichage s'éteint après 30...
  • Page 95 Rogue R1 FX-B MR Plan du Menu (suite) Niveaux de Programmation Description Sys Info Sys Info Niveau Principal Affiche la version du micrologiciel Running Mode Affiche le mode d'exécution actuel DMX Address Affiche l'adresse de départ actuelle Affiche la température actuelle de Temperature l'appareil en °C...
  • Page 96 Rogue R1 FX-B MR Plan du Menu (suite) Niveaux de Programmation Description Sys Info Sys Info Niveau Principal Red 1 Green 1 Blue 1 White 1 Red 2 Green 2 Blue 2 White 2 Red 3 Green 3 Channel Affiche toutes les valeurs actuelles Information des signaux en entrée, 000 à...
  • Page 97 Rogue R1 FX-B MR Valeurs “Single Control” Tour 2 Canal Fonction Valeur Pourcentage/Configuration (52CH) 000ó255 0–100% Pan Précis 000ó255 0–100% Pas de fonction 001ó127 Rotation antihoraire, lent à rapide Pan en continu Arrêt 129ó255 Rotation horaire, lent à rapide 000ó047 Pas de fonction 048ó055 Macro de basculement 1...
  • Page 98 Rogue R1 FX-B MR Tour 2 Canal Fonction Valeur Pourcentage/Configuration (52CH suite) 000ó009 Pas de fonction 010ó014 Noir général en basculement manuel 015ó019 Annulation du noir général en basculement manuel 020ó024 Macro pour 1 unité 025ó029 Macro 1 pour 2 unités 030ó034 Macro 2 pour 2 unités...
  • Page 99 Rogue R1 FX-B MR Tour 2 Canal Fonction Valeur Pourcentage/Configuration (52CH suite) 000ó013 Pas de fonction 014ó020 Couleur 1 021ó028 Couleur 2 029ó036 Couleur 3 037ó044 Couleur 4 045ó052 Couleur 5 053ó060 Couleur 6 061ó068 Couleur 7 069ó076 Couleur 8 077ó084 Couleur 9...
  • Page 100 Rogue R1 FX-B MR Tour 2 Canal Fonction Valeur Pourcentage/Configuration (52CH suite) Tête 1 Tête 2 Tête 3 Tête 4 Tête 5 ● ● ● ● ● 000ó005 ○ ● ● ● ● 006ó011 ○ ○ ● ● ● 012ó017 ○...
  • Page 101 Rogue R1 FX-B MR Tour 2 Canal Fonction Valeur Pourcentage/Configuration (52CH suite) 000ó015 Pas de fonction 016ó020 Macro LED 1 021ó025 Macro LED 2 026ó030 Macro LED 3 031ó035 Macro LED 4 036ó040 Macro LED 5 041ó045 Macro LED 6 046ó050 Macro LED 7...
  • Page 102 Rogue R1 FX-B MR Tour 2 Canal Fonction Valeur Pourcentage/Configuration (52CH suite) Tilt 1 000ó255 0–100% Tilt Précis 1 000ó255 0–100% Pas de fonction 001ó127 Rotation antihoraire, lent à rapide Tilt en continu 1 Arrêt 129ó255 Rotation horaire, lent à rapide Tête Gradateur...
  • Page 103 Rogue R1 FX-B MR Tour 2 Canal Fonction Valeur Pourcentage/Configuration (52CH suite) Tête 4 Rouge 000ó255 Mode RGBW : 0 à 100% / mode CMY : 100% à 0 Tête 4 Vert 000ó255 Mode RGBW : 0 à 100% / mode CMY : 100% à 0 Tête 4 Bleu...
  • Page 104 Rogue R1 FX-B MR Tour (47CH Canal Fonction Valeur Pourcentage/Configuration suite) 000ó009 Pas de fonction 010ó014 Noir général en basculement manuel 015ó019 Annulation du noir général en basculement manuel 020ó024 Macro pour 1 unité 025ó029 Macro 1 pour 2 unités 030ó034 Macro 2 pour 2 unités...
  • Page 105 Rogue R1 FX-B MR Tour (47CH Canal Fonction Valeur Pourcentage/Configuration suite) 000ó013 Pas de fonction 014ó020 Couleur 1 021ó028 Couleur 2 029ó036 Couleur 3 037ó044 Couleur 4 045ó052 Couleur 5 053ó060 Couleur 6 061ó068 Couleur 7 069ó076 Couleur 8 077ó084 Couleur 9 085ó092 Couleur 10...
  • Page 106 Rogue R1 FX-B MR Tour (47CH Canal Fonction Valeur Pourcentage/Configuration suite) Tête 1 Tête 2 Tête 3 Tête 4 Tête 5 ● ● ● ● ● 000ó005 ○ ● ● ● ● 006ó011 ○ ○ ● ● ● 012ó017 ○...
  • Page 107 Rogue R1 FX-B MR Tour (47CH Canal Fonction Valeur Pourcentage/Configuration suite) 000ó015 Pas de fonction 016ó020 Macro LED 1 021ó025 Macro LED 2 026ó030 Macro LED 3 031ó035 Macro LED 4 036ó040 Macro LED 5 041ó045 Macro LED 6 046ó050 Macro LED 7 051ó055 Macro LED 8...
  • Page 108 Rogue R1 FX-B MR Tour (47CH Canal Fonction Valeur Pourcentage/Configuration suite) Tilt 1 000ó255 0–100% Tilt Précis 1 000ó255 0–100% Pas de fonction 001ó127 Rotation antihoraire, lent à rapide Tilt en continu 1 Arrêt 129ó255 Rotation horaire, lent à rapide Tête 1 Rouge...
  • Page 109 Rogue R1 FX-B MR Mode Canal Fonction Valeur Pourcentage/Configuration “Advanced” 000ó255 0–100% (47CH) Pan Précis 000ó255 0–100% Pas de fonction 001ó127 Rotation antihoraire, lent à rapide Pan en continu Arrêt 129ó255 Rotation horaire, lent à rapide Tilt 1 000ó255 0–100% Tilt Précis 1...
  • Page 110 Rogue R1 FX-B MR Mode Canal Fonction Valeur Pourcentage/Configuration “Advanced” 000ó047 Pas de fonction (47CH suite) 048ó055 Macro de basculement 1 056ó063 Macro de basculement 2 064ó071 Macro de basculement 3 072ó079 Macro de basculement 4 080ó087 Macro de basculement 5 088ó095 Macro de basculement 6...
  • Page 111 Rogue R1 FX-B MR Mode Canal Fonction Valeur Pourcentage/Configuration “Advanced” 000ó009 Pas de fonction (47CH suite) 010ó014 Noir général en basculement manuel 015ó019 Annulation du noir général en basculement manuel 020ó024 Macro pour 1 unité 025ó029 Macro 1 pour 2 unités 030ó034 Macro 2 pour 2 unités...
  • Page 112 Rogue R1 FX-B MR Mode Canal Fonction Valeur Pourcentage/Configuration “Advanced” 000ó013 Pas de fonction (47CH suite) 014ó020 Couleur 1 021ó028 Couleur 2 029ó036 Couleur 3 037ó044 Couleur 4 045ó052 Couleur 5 053ó060 Couleur 6 061ó068 Couleur 7 069ó076 Couleur 8 077ó084 Couleur 9...
  • Page 113 Rogue R1 FX-B MR Mode Canal Fonction Valeur Pourcentage/Configuration “Advanced” Tête 1 Tête 2 Tête 3 Tête 4 Tête 5 ● ● ● ● ● (47CH suite) 000ó005 ○ ● ● ● ● 006ó011 ○ ○ ● ● ● 012ó017 ○...
  • Page 114 Rogue R1 FX-B MR Mode Canal Fonction Valeur Pourcentage/Configuration “Advanced” 000ó015 Pas de fonction (47CH suite) 016ó020 Macro LED 1 021ó025 Macro LED 2 026ó030 Macro LED 3 031ó035 Macro LED 4 036ó040 Macro LED 5 041ó045 Macro LED 6 046ó050 Macro LED 7...
  • Page 115 Rogue R1 FX-B MR Mode Canal Fonction Valeur Pourcentage/Configuration “Advanced” Tête 1 Rouge 000ó255 Mode RGBW : 0 à 100% / mode CMY : 100% à 0 (47CH suite) Tête 1 Vert 000ó255 Mode RGBW : 0 à 100% / mode CMY : 100% à 0 Tête 1 Bleu...
  • Page 116 Rogue R1 FX-B MR Mode Canal Fonction Valeur Pourcentage/Configuration “Standard” 000ó255 0–100% (25CH) Pas de fonction 001ó127 Rotation antihoraire, lent à rapide Pan en continu Arrêt 129ó255 Rotation horaire, lent à rapide Tilt 1 000ó255 0–100% Tilt 2 000ó255 0–100% Tilt 3 000ó255 0–100%...
  • Page 117 Rogue R1 FX-B MR Mode Canal Fonction Valeur Pourcentage/Configuration “Standard” 000ó047 Pas de fonction (25CH suite) 048ó055 Macro de basculement 1 056ó063 Macro de basculement 2 064ó071 Macro de basculement 3 072ó079 Macro de basculement 4 080ó087 Macro de basculement 5 088ó095 Macro de basculement 6...
  • Page 118 Rogue R1 FX-B MR Mode Canal Fonction Valeur Pourcentage/Configuration “Standard” 000ó009 Pas de fonction (25CH suite) 010ó014 Noir général en basculement manuel 015ó019 Annulation du noir général en basculement manuel 020ó024 Macro pour 1 unité 025ó029 Macro 1 pour 2 unités 030ó034 Macro 2 pour 2 unités...
  • Page 119 Rogue R1 FX-B MR Mode Canal Fonction Valeur Pourcentage/Configuration “Standard” 000ó013 Pas de fonction (25CH suite) 014ó020 Couleur 1 021ó028 Couleur 2 029ó036 Couleur 3 037ó044 Couleur 4 045ó052 Couleur 5 053ó060 Couleur 6 061ó068 Couleur 7 069ó076 Couleur 8 077ó084 Couleur 9...
  • Page 120 Rogue R1 FX-B MR Mode Canal Fonction Valeur Pourcentage/Configuration “Standard” Tête 1 Tête 2 Tête 3 Tête 4 Tête 5 ● ● ● ● ● (25CH suite) 000ó005 ○ ● ● ● ● 006ó011 ○ ○ ● ● ● 012ó017 ○...
  • Page 121 Rogue R1 FX-B MR Mode Canal Fonction Valeur Pourcentage/Configuration “Standard” 000ó015 Pas de fonction (25CH suite) 016ó020 Macro LED 1 021ó025 Macro LED 2 026ó030 Macro LED 3 031ó035 Macro LED 4 036ó040 Macro LED 5 041ó045 Macro LED 6 046ó050 Macro LED 7...
  • Page 122 Rogue R1 FX-B MR Mode Canal Fonction Valeur Pourcentage/Configuration “Standard” Rouge 000ó255 Mode RGBW : 0 à 100% / mode CMY : 100% à 0 (25CH suite) Vert 000ó255 Mode RGBW : 0 à 100% / mode CMY : 100% à 0 Bleu 000ó255 Mode RGBW : 0 à...
  • Page 123 Rogue R1 FX-B MR Mode Canal Fonction Valeur Pourcentage/Configuration “Basic” 000ó009 Pas de fonction (18CH suite) 010ó014 Noir général en basculement manuel 015ó019 Annulation du noir général en basculement manuel 020ó024 Macro pour 1 unité 025ó029 Macro 1 pour 2 unités 030ó034 Macro 2 pour 2 unités...
  • Page 124 Rogue R1 FX-B MR Mode Canal Fonction Valeur Pourcentage/Configuration “Basic” 000ó013 Pas de fonction (18CH suite) 014ó020 Couleur 1 021ó028 Couleur 2 029ó036 Couleur 3 037ó044 Couleur 4 045ó052 Couleur 5 053ó060 Couleur 6 061ó068 Couleur 7 069ó076 Couleur 8 077ó084 Couleur 9...
  • Page 125 Rogue R1 FX-B MR Mode Canal Fonction Valeur Pourcentage/Configuration “Basic” Tête 1 Tête 2 Tête 3 Tête 4 Tête 5 ● ● ● ● ● (18CH suite) 000ó005 ○ ● ● ● ● 006ó011 ○ ○ ● ● ● 012ó017 ○...
  • Page 126 Rogue R1 FX-B MR Mode Canal Fonction Valeur Pourcentage/Configuration “Basic” 000ó015 Pas de fonction (18CH suite) 016ó020 Macro LED 1 021ó025 Macro LED 2 026ó030 Macro LED 3 031ó035 Macro LED 4 036ó040 Macro LED 5 041ó045 Macro LED 6 046ó050 Macro LED 7...
  • Page 127 Rogue R1 FX-B MR Mode Canal Fonction Valeur Pourcentage/Configuration “Basic” Rouge 000ó255 Mode RGBW : 0 à 100% / mode CMY : 100% à 0 (18CH suite) Vert 000ó255 Mode RGBW : 0 à 100% / mode CMY : 100% à 0 Bleu 000ó255 Mode RGBW : 0 à...
  • Page 128 Rogue R1 FX-B MR Mode Canal Fonction Valeur Pourcentage/Configuration “Advanced 000ó047 Pas de fonction Movement” 048ó055 Macro de basculement 1 056ó063 Macro de basculement 2 (23CH suite) 064ó071 Macro de basculement 3 072ó079 Macro de basculement 4 080ó087 Macro de basculement 5 088ó095 Macro de basculement 6...
  • Page 129 Rogue R1 FX-B MR Mode Canal Fonction Valeur Pourcentage/Configuration “Advanced Gradateur 000ó255 0–100% Movement” 000ó019 Arrêt (23CH suite) 020ó024 Marche 025ó064 Rapide à lent 065ó069 Marche 070ó084 Marche rapide, arrêt lent, rapide à lent 085ó089 Marche 090ó104 Marche lente ,arrêt rapide, rapide à lent 105ó109 Marche...
  • Page 130 Rogue R1 FX-B MR Mode Canal Fonction Valeur Pourcentage/Configuration “Advanced 000ó009 Pas de fonction Movement” 010ó014 Noir général en basculement manuel 015ó019 Annulation du noir général en basculement manuel (23CH suite) 020ó024 Macro pour 1 unité 025ó029 Macro 1 pour 2 unités 030ó034 Macro 2 pour 2 unités...
  • Page 131 Rogue R1 FX-B MR Mode Canal Fonction Valeur Pourcentage/Configuration “Standard Pas de fonction Movement” 001ó127 Rotation antihoraire, lent à rapide Tilt en continu 3 Arrêt (17CH suite) 129ó255 Rotation horaire, lent à rapide Pas de fonction 001ó127 Rotation antihoraire, lent à rapide Tilt en continu 4 Arrêt...
  • Page 132 Rogue R1 FX-B MR Mode Canal Fonction Valeur Pourcentage/Configuration “Standard 000ó019 Arrêt Movement” 020ó024 Marche (17CH suite) 025ó064 Rapide à lent 065ó069 Marche 070ó084 Marche rapide, arrêt lent, rapide à lent 085ó089 Marche 090ó104 Marche lente ,arrêt rapide, rapide à lent 105ó109 Marche...
  • Page 133 Rogue R1 FX-B MR Mode Canal Fonction Valeur Pourcentage/Configuration “Standard 000ó009 Pas de fonction Movement” 010ó014 Noir général en basculement manuel 015ó019 Annulation du noir général en basculement manuel (17CH suite) 020ó024 Macro pour 1 unité 025ó029 Macro 1 pour 2 unités 030ó034 Macro 2 pour 2 unités...
  • Page 134 Rogue R1 FX-B MR Mode Canal Fonction Valeur Pourcentage/Configuration “Basic 000ó047 Pas de fonction Movement” 048ó055 Macro de basculement 1 056ó063 Macro de basculement 2 (10CH suite) 064ó071 Macro de basculement 3 072ó079 Macro de basculement 4 080ó087 Macro de basculement 5 088ó095 Macro de basculement 6...
  • Page 135 Rogue R1 FX-B MR Mode Canal Fonction Valeur Pourcentage/Configuration “Basic Gradateur 000ó255 0–100% Movement” 000ó019 Arrêt (10CH suite) 020ó024 Marche 025ó064 Rapide à lent 065ó069 Marche 070ó084 Marche rapide, arrêt lent, rapide à lent 085ó089 Marche 090ó104 Marche lente ,arrêt rapide, rapide à lent 105ó109 Marche...
  • Page 136 Rogue R1 FX-B MR Mode Canal Fonction Valeur Pourcentage/Configuration “Basic 000ó009 Pas de fonction Movement” 010ó014 Noir général en basculement manuel 015ó019 Annulation du noir général en basculement manuel (10CH suite) 020ó024 Macro pour 1 unité 025ó029 Macro 1 pour 2 unités 030ó034 Macro 2 pour 2 unités...
  • Page 137 Rogue R1 FX-B MR Valeurs “Dual Control Pixel” Mode Canal Fonction Valeur Pourcentage/Configuration RGBW Tête 1 Rouge 000ó255 Mode RGBW : 0 à 100% / mode CMY : 100% à 0 (20CH) Tête 1 Vert 000ó255 Mode RGBW : 0 à 100% / mode CMY : 100% à 0 Tête 1 Bleu...
  • Page 138 Power Linking U kunt tot 8 Rogue R1 FX-B -producten koppelen bij 120 V, 14 producten bij 208 V of 15 producten bij 230 V. Dit aantal niet overschrijden. Power Linking-snoeren kunnen apart aangeschaft worden.
  • Page 139 Gebruikt DMX, Art-Net, Basic (18-kanaal) Basic (10-kanaal) sACN, of Kling-Net Gebruikt DMX, Art-Net™, of sACN DMX-aansluiting De Rogue R1 FX-B kan met een DMX-controller werken met een 3-pins of 5-pins DMX- gegevensverbinding. Op www.chauvetprofessional.com is een DMX-basishandleiding verkrijgbaar. Art-Net™- Art-Net™ is een ethernet-protocol dat gebruikmaakt van TCP/IP dat over een groot...
  • Page 140 Veiligheidskabel Montagediagram van het product Montage boven het hoofd Plaatsing op de vloer De Rogue R1 FX-B heeft een aanraakscherm en 6 bedieningsknoppen. Via de Aanraakscherm- opties Setup in het menu kan het aanraakscherm worden vergrendeld en bedieningspaneel gekalibreerd. Beschrijving...
  • Page 141 Rogue R1 FX-B BH Menumap (vervolg) Programmeerniveaus Beschrijving Control Settings Control Settings belangrijkste niveau Basic Stelt de Art-Net™-persoonlijkheid Standard in, vanaf Basic (18CH), Standaard Personality Advanced (25CH), Advanced (47CH Tour ArtNet Tour (47CH), of Tour 2 (52CH) Tour 2 Start Address 001–512...
  • Page 142 Rogue R1 FX-B BH Menumap (vervolg) Programmeerniveaus Beschrijving Test Mode Test Mode belangrijkste niveau Auto test Test alle functies automatisch Pan Speed Pan 360 Tilt 1 Tilt 2 Tilt 3 Tilt 4 Tilt 5 Tilt Speed Tilt 1 360 Tilt 2 360...
  • Page 143 Rogue R1 FX-B BH Menumap (vervolg) Programmeerniveaus Beschrijving Setup (vervolg) Setup belangrijkste niveau (vervolg) Beeldscherm schakelt uit na 30 seconden Beeldscherm schakelt uit na 1 minuut Backlight Timer Beeldscherm schakelt uit na 5 minuten Beeldscherm blijft aan Hold Houdt laatst ontvangen signaal vast...
  • Page 144 Rogue R1 FX-B BH Menumap (vervolg) Programmeerniveaus Beschrijving Sys Info Sys Info belangrijkste niveau Toont de firmwareversie Running Mode Toont de huidige bedrijfsmodus DMX Address Toont het huidige startadres Toont de huidige temperatuur van Temperature het product in °C Fixture Information...
  • Page 145 Rogue R1 FX-B BH Menumap (vervolg) Programmeerniveaus Beschrijving Sys Info Sys Info belangrijkste niveau Red 1 Green 1 Blue 1 White 1 Red 2 Green 2 Blue 2 White 2 Red 3 Green 3 Toont alle huidige waarden van Channel Information...
  • Page 146 Rogue R1 FX-B BH “Single Control”-waarden Tour 2 Kanaal Functie Waarde Percentage/instelling Modus Zwenken 000ó255 0–100% (52CH) Fijn zwenken 000ó255 0–100% Geen functie 001ó127 Rotatie tegen de klok in, langzaam tot snel Continue zwenken Stop 129ó255 Rotatie met de klok mee, langzaam tot snel 000ó047 Geen functie...
  • Page 147 Rogue R1 FX-B BH Tour 2 Kanaal Functie Waarde Percentage/instelling (52CH 000ó009 Geen functie vervolg) 010ó014 Handmatige kantelverduistering 015ó019 Annuleer handmatige kantelverduistering 020ó024 1 armatuurmacro 025ó029 2 armatuurmacro 2 030ó034 4 armatuurmacro 1 035ó039 4 armatuurmacro 2 040ó044 4 armatuurmacro 2 045ó049 4 armatuurmacro 3...
  • Page 148 Rogue R1 FX-B BH Tour 2 Kanaal Functie Waarde Percentage/instelling (52CH 000ó013 Geen functie vervolg) 014ó020 Kleur 1 021ó028 Kleur 2 029ó036 Kleur 3 037ó044 Kleur 4 045ó052 Kleur 5 053ó060 Kleur 6 061ó068 Kleur 7 069ó076 Kleur 8 077ó084 Kleur 9 085ó092 Kleur 10...
  • Page 149 Rogue R1 FX-B BH Tour 2 Kanaal Functie Waarde Percentage/instelling (52CH Kop 1 Kop 2 Kop 3 Kop 4 Kop 5 ● ● ● ● ● vervolg) 000ó005 ○ ● ● ● ● 006ó011 ○ ○ ● ● ● 012ó017 ○...
  • Page 150 Rogue R1 FX-B BH Tour 2 Kanaal Functie Waarde Percentage/instelling (52CH 000ó015 Geen functie vervolg) 016ó020 LED-macro 1 021ó025 LED-macro 2 026ó030 LED-macro 3 031ó035 LED-macro 4 036ó040 LED-macro 5 041ó045 LED-macro 6 046ó050 LED-macro 7 051ó055 LED-macro 8 056ó060 LED-macro 9 061ó065 LED-macro 10...
  • Page 151 Rogue R1 FX-B BH Tour 2 Kanaal Functie Waarde Percentage/instelling (52CH Kantelen 1 000ó255 0–100% vervolg) Fijn kantelen 1 000ó255 0–100% Geen functie 001ó127 Rotatie tegen de klok in, langzaam tot snel Continue Kantelen 1 Stop 129ó255 Rotatie met de klok mee, langzaam tot snel Kop 1 Dimmer 000ó255 0–100%...
  • Page 152 Rogue R1 FX-B BH Kanaal Functie Waarde Percentage/instelling Tour 2 Kop 5 Dimmer 000ó255 0–100% (52CH Kop 5 Rood 000ó255 RGBW-modus: 0–100%/CMY-modus: 100%–0 vervolg) Kop 5 Groen 000ó255 RGBW-modus: 0–100%/CMY-modus: 100%–0 Kop 5 Blauw 000ó255 RGBW-modus: 0–100%/CMY-modus: 100%–0 Kop 5 Wit 000ó255 RGBW-modus: 0–100%/CMY-modus: 100%–0...
  • Page 153 Rogue R1 FX-B BH Tour (47CH Kanaal Functie Waarde Percentage/instelling vervolg) 000ó009 Geen functie 010ó014 Handmatige kantelverduistering 015ó019 Annuleer handmatige kantelverduistering 020ó024 1 armatuurmacro 025ó029 2 armatuurmacro 2 030ó034 4 armatuurmacro 1 035ó039 4 armatuurmacro 2 040ó044 4 armatuurmacro 2 045ó049 4 armatuurmacro 3...
  • Page 154 Rogue R1 FX-B BH Tour (47CH Kanaal Functie Waarde Percentage/instelling vervolg) 000ó013 Geen functie 014ó020 Kleur 1 021ó028 Kleur 2 029ó036 Kleur 3 037ó044 Kleur 4 045ó052 Kleur 5 053ó060 Kleur 6 061ó068 Kleur 7 069ó076 Kleur 8 077ó084 Kleur 9 085ó092 Kleur 10...
  • Page 155 Rogue R1 FX-B BH Tour (47CH Kanaal Functie Waarde Percentage/instelling vervolg) Kop 1 Kop 2 Kop 3 Kop 4 Kop 5 ● ● ● ● ● 000ó005 ○ ● ● ● ● 006ó011 ○ ○ ● ● ● 012ó017 ○...
  • Page 156 Rogue R1 FX-B BH Tour (47CH Kanaal Functie Waarde Percentage/instelling vervolg) 000ó015 Geen functie 016ó020 LED-macro 1 021ó025 LED-macro 2 026ó030 LED-macro 3 031ó035 LED-macro 4 036ó040 LED-macro 5 041ó045 LED-macro 6 046ó050 LED-macro 7 051ó055 LED-macro 8 056ó060 LED-macro 9 061ó065 LED-macro 10...
  • Page 157 Rogue R1 FX-B BH Tour (47CH Kanaal Functie Waarde Percentage/instelling vervolg) Kantelen 1 000ó255 0–100% Fijn kantelen 1 000ó255 0–100% Geen functie 001ó127 Rotatie tegen de klok in, langzaam tot snel Continue Kantelen 1 Stop 129ó255 Rotatie met de klok mee, langzaam tot snel Kop 1 Rood 000ó255 RGBW-modus: 0–100%/CMY-modus: 100%–0...
  • Page 158 Rogue R1 FX-B BH “Advanced” Kanaal Functie Waarde Percentage/instelling Modus Zwenken 000ó255 0–100% (47CH) Fijn zwenken 000ó255 0–100% Geen functie 001ó127 Rotatie tegen de klok in, langzaam tot snel Continue zwenken Stop 129ó255 Rotatie met de klok mee, langzaam tot snel Kantelen 1 000ó255 0–100%...
  • Page 159 Rogue R1 FX-B BH “Advanced” Kanaal Functie Waarde Percentage/instelling Modus 000ó047 Geen functie (47CH 048ó055 Kantelmacro 1 056ó063 Kantelmacro 2 vevolg) 064ó071 Kantelmacro 3 072ó079 Kantelmacro 4 080ó087 Kantelmacro 5 088ó095 Kantelmacro 6 096ó103 Kantelmacro 7 104ó111 Kantelmacro 8 112ó119 Kantelmacro 9 120ó127 Kantelmacro 10...
  • Page 160 Rogue R1 FX-B BH “Advanced” Kanaal Functie Waarde Percentage/instelling Modus 000ó009 Geen functie (47CH 010ó014 Handmatige kantelverduistering 015ó019 Annuleer handmatige kantelverduistering vervolg) 020ó024 1 armatuurmacro 025ó029 2 armatuurmacro 2 030ó034 4 armatuurmacro 1 035ó039 4 armatuurmacro 2 040ó044 4 armatuurmacro 2 045ó049 4 armatuurmacro 3...
  • Page 161 Rogue R1 FX-B BH “Advanced” Kanaal Functie Waarde Percentage/instelling Modus 000ó013 Geen functie (47CH 014ó020 Kleur 1 021ó028 Kleur 2 vervolg) 029ó036 Kleur 3 037ó044 Kleur 4 045ó052 Kleur 5 053ó060 Kleur 6 061ó068 Kleur 7 069ó076 Kleur 8 077ó084 Kleur 9 085ó092 Kleur 10...
  • Page 162 Rogue R1 FX-B BH “Advanced” Kanaal Functie Waarde Percentage/instelling Modus Kop 1 Kop 2 Kop 3 Kop 4 Kop 5 ● ● ● ● ● (47CH 000ó005 ○ ● ● ● ● vervolg) 006ó011 ○ ○ ● ● ● 012ó017 ○...
  • Page 163 Rogue R1 FX-B BH “Advanced” Kanaal Functie Waarde Percentage/instelling Modus 000ó015 Geen functie (47CH 016ó020 LED-macro 1 021ó025 LED-macro 2 vervolg) 026ó030 LED-macro 3 031ó035 LED-macro 4 036ó040 LED-macro 5 041ó045 LED-macro 6 046ó050 LED-macro 7 051ó055 LED-macro 8 056ó060 LED-macro 9 061ó065 LED-macro 10...
  • Page 164 Rogue R1 FX-B BH “Advanced” Kanaal Functie Waarde Percentage/instelling Modus Kop 1 Rood 000ó255 RGBW-modus: 0–100%/CMY-modus: 100%–0 (47CH Kop 1 Groen 000ó255 RGBW-modus: 0–100%/CMY-modus: 100%–0 vervolg) Kop 1 Blauw 000ó255 RGBW-modus: 0–100%/CMY-modus: 100%–0 Kop 1 Wit 000ó255 RGBW-modus: 0–100%/CMY-modus: 100%–0 Kop 2 Rood 000ó255 RGBW-modus: 0–100%/CMY-modus: 100%–0...
  • Page 165 Rogue R1 FX-B BH “Standard” Kanaal Functie Waarde Percentage/instelling Modus Zwenken 000ó255 0–100% (25CH) Geen functie 001ó127 Rotatie tegen de klok in, langzaam tot snel Continue zwenken Stop 129ó255 Rotatie met de klok mee, langzaam tot snel Kantelen 1 000ó255 0–100% Kantelen 2 000ó255 0–100%...
  • Page 166 Rogue R1 FX-B BH “Standard” Kanaal Functie Waarde Percentage/instelling Modus 000ó047 Geen functie (25CH 048ó055 Kantelmacro 1 056ó063 Kantelmacro 2 vervolg) 064ó071 Kantelmacro 3 072ó079 Kantelmacro 4 080ó087 Kantelmacro 5 088ó095 Kantelmacro 6 096ó103 Kantelmacro 7 104ó111 Kantelmacro 8 112ó119 Kantelmacro 9 120ó127 Kantelmacro 10...
  • Page 167 Rogue R1 FX-B BH “Standard” Kanaal Functie Waarde Percentage/instelling Modus 000ó009 Geen functie (25CH 010ó014 Handmatige kantelverduistering 015ó019 Annuleer handmatige kantelverduistering vervolg) 020ó024 1 armatuurmacro 025ó029 2 armatuurmacro 2 030ó034 4 armatuurmacro 1 035ó039 4 armatuurmacro 2 040ó044 4 armatuurmacro 2 045ó049 4 armatuurmacro 3...
  • Page 168 Rogue R1 FX-B BH “Standard” Kanaal Functie Waarde Percentage/instelling Modus 000ó013 Geen functie (25CH 014ó020 Kleur 1 021ó028 Kleur 2 vervolg) 029ó036 Kleur 3 037ó044 Kleur 4 045ó052 Kleur 5 053ó060 Kleur 6 061ó068 Kleur 7 069ó076 Kleur 8 077ó084 Kleur 9 085ó092 Kleur 10...
  • Page 169 Rogue R1 FX-B BH “Standard” Kanaal Functie Waarde Percentage/instelling Modus Kop 1 Kop 2 Kop 3 Kop 4 Kop 5 ● ● ● ● ● (25CH 000ó005 ○ ● ● ● ● vervolg) 006ó011 ○ ○ ● ● ● 012ó017 ○...
  • Page 170 Rogue R1 FX-B BH “Standard” Kanaal Functie Waarde Percentage/instelling Modus 000ó015 Geen functie (25CH 016ó020 LED-macro 1 021ó025 LED-macro 2 vervolg) 026ó030 LED-macro 3 031ó035 LED-macro 4 036ó040 LED-macro 5 041ó045 LED-macro 6 046ó050 LED-macro 7 051ó055 LED-macro 8 056ó060 LED-macro 9 061ó065 LED-macro 10...
  • Page 171 Rogue R1 FX-B BH “Standard” Kanaal Functie Waarde Percentage/instelling Modus Rood 000ó255 RGBW-modus: 0–100%/CMY-modus: 100%–0 (25CH Groen 000ó255 RGBW-modus: 0–100%/CMY-modus: 100%–0 vervolg) Blauw 000ó255 RGBW-modus: 0–100%/CMY-modus: 100%–0 000ó255 RGBW-modus: 0–100%/CMY-modus: 100%–0 “Basic” Kanaal Functie Waarde Percentage/instelling Modus Zwenken 000ó255 0–100%...
  • Page 172 Rogue R1 FX-B BH “Basic” Kanaal Functie Waarde Percentage/instelling Modus 000ó009 Geen functie (18CH 010ó014 Handmatige kantelverduistering 015ó019 Annuleer handmatige kantelverduistering vervolg) 020ó024 1 armatuurmacro 025ó029 2 armatuurmacro 2 030ó034 4 armatuurmacro 1 035ó039 4 armatuurmacro 2 040ó044 4 armatuurmacro 2 045ó049 4 armatuurmacro 3...
  • Page 173 Rogue R1 FX-B BH 000ó013 Geen functie 014ó020 Kleur 1 021ó028 Kleur 2 029ó036 Kleur 3 037ó044 Kleur 4 045ó052 Kleur 5 053ó060 Kleur 6 061ó068 Kleur 7 069ó076 Kleur 8 077ó084 Kleur 9 085ó092 Kleur 10 Kleurenmacro 093ó100 Kleur 11 101ó108 Kleur 12...
  • Page 174 Rogue R1 FX-B BH “Basic” Kanaal Functie Waarde Percentage/instelling Modus Kop 1 Kop 2 Kop 3 Kop 4 Kop 5 ● ● ● ● ● (18CH 000ó005 ○ ● ● ● ● vervolg) 006ó011 ○ ○ ● ● ● 012ó017 ○...
  • Page 175 Rogue R1 FX-B BH “Basic” Kanaal Functie Waarde Percentage/instelling Modus 000ó015 Geen functie (18CH 016ó020 LED-macro 1 021ó025 LED-macro 2 vervolg) 026ó030 LED-macro 3 031ó035 LED-macro 4 036ó040 LED-macro 5 041ó045 LED-macro 6 046ó050 LED-macro 7 051ó055 LED-macro 8 056ó060 LED-macro 9 061ó065 LED-macro 10...
  • Page 176 Rogue R1 FX-B BH “Basic” Kanaal Functie Waarde Percentage/instelling Modus LED-Macro 000ó255 Langzaam tot snel snelheid (18CH Rood 000ó255 RGBW-modus: 0–100%/CMY-modus: 100%–0 vervolg) Groen 000ó255 RGBW-modus: 0–100%/CMY-modus: 100%–0 Blauw 000ó255 RGBW-modus: 0–100%/CMY-modus: 100%–0 000ó255 RGBW-modus: 0–100%/CMY-modus: 100%–0 “Dual Control Movement”-waarden “Advanced...
  • Page 177 Rogue R1 FX-B BH “Advanced Kanaal Functie Waarde Percentage/instelling Movement” 000ó047 Geen functie Modus 048ó055 Kantelmacro 1 056ó063 Kantelmacro 2 (23CH 064ó071 Kantelmacro 3 vervolg) 072ó079 Kantelmacro 4 080ó087 Kantelmacro 5 088ó095 Kantelmacro 6 096ó103 Kantelmacro 7 104ó111 Kantelmacro 8 112ó119 Kantelmacro 9...
  • Page 178 Rogue R1 FX-B BH “Advanced Kanaal Functie Waarde Percentage/instelling Movement” 210ó224 Infaden, uitfaden, snel tot langzaam Modus 225ó229 Aan Sluiter (23CH 230ó244 Willekeurige puls, snel tot langzaam 245ó255 Aan vervolg) 000ó009 Geen functie 010ó014 Handmatige kantelverduistering 015ó019 Annuleer handmatige kantelverduistering 020ó024 1 armatuurmacro...
  • Page 179 Rogue R1 FX-B BH “Standard Kanaal Functie Waarde Percentage/instelling Movement” Geen functie Modus 001ó127 Rotatie tegen de klok in, langzaam tot snel Continue Kantelen 2 (17CH Stop 129ó255 Rotatie met de klok mee, langzaam tot snel vervolg) Geen functie 001ó127 Rotatie tegen de klok in, langzaam tot snel...
  • Page 180 Rogue R1 FX-B BH “Standard Kanaal Functie Waarde Percentage/instelling Movement” 000ó019 Uit Modus 020ó024 Aan (17CH 025ó064 Langzaam tot snel 065ó069 Aan vervolg) 070ó084 Snel aan, langzaam uit, snel tot langzaam 085ó089 Aan 090ó104 Langzaam aan, snel uit, snel tot langzaam 105ó109 Aan...
  • Page 181 Rogue R1 FX-B BH “Basic Kanaal Functie Waarde Percentage/instelling Movement” Zwenken 000ó255 0–100% Modus Geen functie 001ó127 Rotatie tegen de klok in, langzaam tot snel (10CH) Continue zwenken Stop 129ó255 Rotatie met de klok mee, langzaam tot snel Kantelen alle 000ó255 0–100%...
  • Page 182 Rogue R1 FX-B BH “Basic Kanaal Functie Waarde Percentage/instelling Movement” 000ó019 Uit Modus 020ó024 Aan (10CH) 025ó064 Langzaam tot snel 065ó069 Aan 070ó084 Snel aan, langzaam uit, snel tot langzaam 085ó089 Aan 090ó104 Langzaam aan, snel uit, snel tot langzaam 105ó109 Aan...
  • Page 183 Rogue R1 FX-B BH “Dual Control Pixel”-waarden RGBW Kanaal Functie Waarde Percentage/instelling Modus Kop 1 Rood 000ó255 RGBW-modus: 0–100%/CMY-modus: 100%–0 (20CH) Kop 1 Groen 000ó255 RGBW-modus: 0–100%/CMY-modus: 100%–0 Kop 1 Blauw 000ó255 RGBW-modus: 0–100%/CMY-modus: 100%–0 Kop 1 Wit 000ó255 RGBW-modus: 0–100%/CMY-modus: 100%–0 Kop 2 Rood 000ó255 RGBW-modus: 0–100%/CMY-modus: 100%–0...
  • Page 184 Visit the applicable website above to verify our contact information and instructions to request support. Outside the U.S., United Kingdom, Ireland, Mexico or Benelux, contact the dealer of record. ROGUE R1 FX-B QRG, Rev. 8 ML4│ © Copyright 2018 Chauvet │All rights reserved. Printed in P. R. C.
